1）文字、符号标注

关于图形的标注方法在前面已经介绍过，对于1∶100的图形，我们是按照1∶1绘制的，所有标注的符号、文字大小等在绘制时都比制图规范要求的样式大小扩大了100倍，包括图框尺寸也扩大了100倍，如制图规范要求“7 mm”高的图名，我们绘制的高度是“700”；“直径24 mm”的指北针，我们绘制的圆直径为“2400”。这样在出图时，设置打印比例为“1∶100”，输出的图形就缩小为1/100，标注的符号、文字大小、图框等在出图缩小为1/100后，正好是制图规范所规定的样式大小。

对于1∶20的图形，按照上面1∶100的绘制和标注方法，已经按照1∶1绘制了图形，那么在标注时只要把规范要求的标注符号、文字大小、图框等都比制图规范扩大20倍，在出图时，设置打印比例为“1∶20”，输出的图形就缩小为1/20（即1∶20），标注的符号、文字大小、图框等在出图缩小为1/20后与制图规范要求正好一致。

具体在标注时，由于1∶100的图形已标注过，能将其复制过来进行修改，要比直接绘制快得多，在这种情况下，只要将复制来的图形符号缩小为1/5就可以用了。

2）尺寸标注

尺寸标注的符号大小、文字大小是由“标注样式”设定的，这就需要针对“1∶20”的图形新建一个标注样式“20”（自定）。

（1）设置“20”的标注样式

单击下拉菜单的“格式”→“标注样式”，弹出“标注样式管理器”，单击“样式”列表中的“100”样式→“新建”按钮，弹出“创建新标注样式”对话框（图5.22），在将“新样式名”下的名称修改为“20”（用于1∶20图形的标注样式），此时基础样式是“100”，即在“100”标注样式的基础上进行修改。

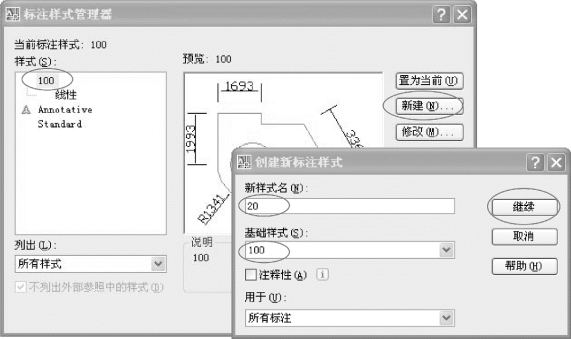

图5.22　在标注样式“100”的基础上新建标注样式“20”

单击“继续”按钮，弹出“新标注样式：20”对话框。只需将“调整”选项中的“调整”下“使用全局比例”修改为“20”，其他项均保持不变（图5.23）。

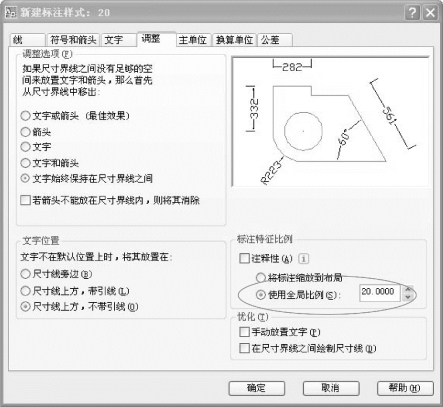

图5.23　新建标注样式“20”调整“全局比例”

（2）为“20”的标注样式创建“副本”

样式“20”的起止符是箭头，用于“所有标注”，即角度、半径、直径等，创建副本的目的是将“副本”的样式用于“线性标注”〔建筑尺寸标注的起止符（即箭头）是斜线（即建筑标记〕。前面讲述过为“100”的样式创建“副本”，同样用于标注样式“20”（图5.24～图5.25）。创建副本后，在标注时将“20”置为当前，线性标注用“副本20”，其他标注用样式“20”。

（3）尺寸标注与修改

①尺寸标注。在对“1∶20”的图形进行尺寸标注时，应将“20”的标注样式置为当前，然后用前面标注过的方法进行标注。

②尺寸的修改。在详图中经常会将某些不需要详细表达的构件中部被折断，如本墙身详图的窗〔图5.26（a）〕，由于被折断，正常标注的尺寸“457”是系统测量尺寸，不是我们想要标注的“1800”，可通过【编辑标注】（Dimedit）来修改。单击“标注”工具栏的，命令行提示及操作如下：

输入标注编辑类型[默认（H）/新建（N）/旋转（R）/倾斜（O）]＜默认＞：N　＞＞键入N，选择“新建”，弹出如图5.27所示的“文字格式”对话框，在图中光标闪动处输入“1800”，然后单击“确定”按钮。

选择对象：找到1个　　＞＞点击尺寸“457”。

选择对象：　　＞＞回车。尺寸文字“457”修改为“1800”，如图5.26（b）所示。(www.daowen.com)

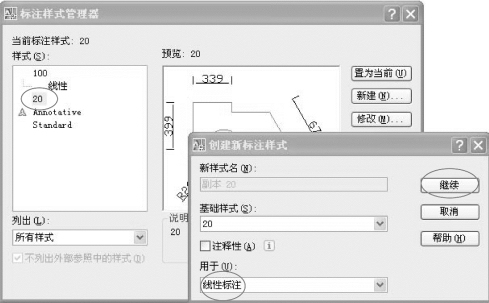

图5.24　为“20”的标注样式创建“副本”

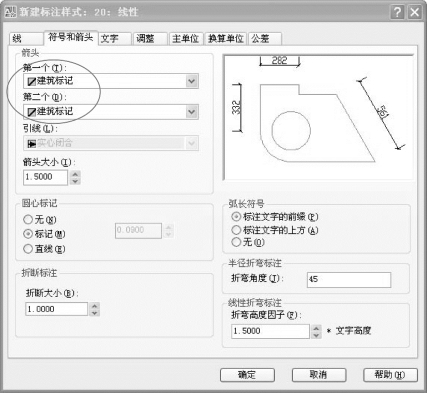

图5.25　修改副本的“箭头”为“建筑标记”

另外，还可通过【特性】命令来修改。【特性】命令能同时修改对象的所有特性。调用【特性】的方法有：单击下拉菜单的“修改”→“特性”；键入命令“Properties”；双击需要修改对象。

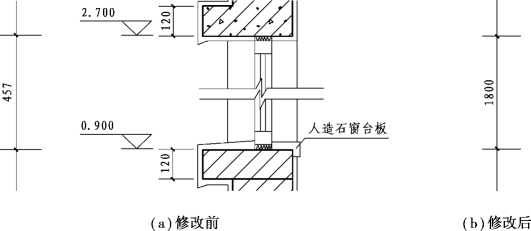

图5.26　线性标注的窗高

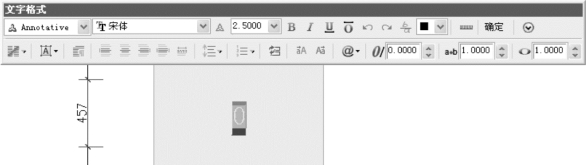

图5.27　在“文字格式”对话框中编辑尺寸文字

前两种方法调出的特性对话框，由于没选择对象，对话框左上角显示“无选择”，对话框下面所列的内容为“当前图层”的特性（图5.28）。当选择一个对象（如需要修改的尺寸）后，对话框中显示该对象的特性（图5.29），如“直线和箭头”“调整”等都是标注样式的选项。通过特性对话框，可以修改对象的任一特性，而不改变标注样式。

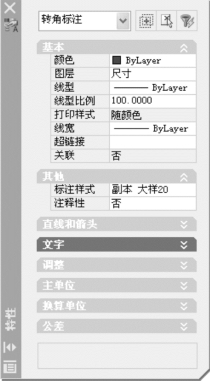

图5.28　无选择对象时的特性对话框

图5.29　选择尺寸后的特性对话框

图5.30　在“特性”对话框中修改尺寸标注的文字

在图5.29中单击“文字”后面的，展开“文字”列表，在“测量单位”后可看到尺寸标注的文字“457.1331”，在下一行的“文字替代”后面的空格中填入“1800”（图5.30）。单击屏幕，也可看到图中的尺寸文字已改为“1800”。

若要修改其他对象，按键盘的“Esc”键，再选择其他对象即可。修改完对象特性后点击“特性”对话框中的“×”即可关闭。

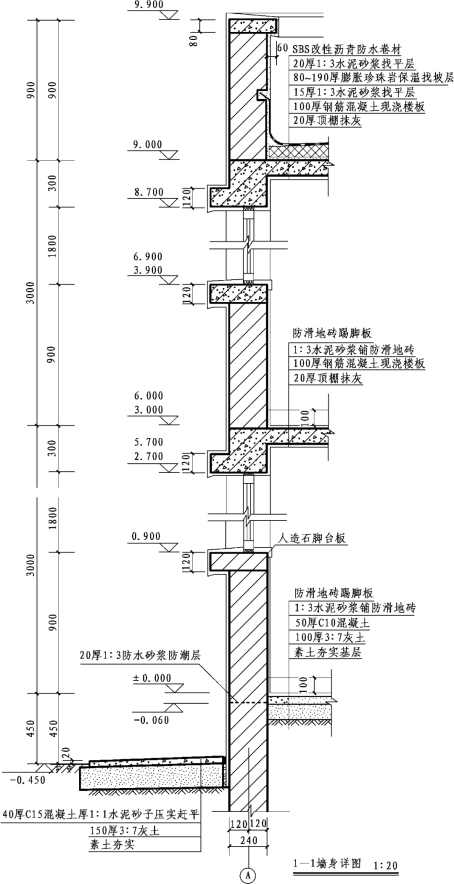

标注完毕的墙身详图如图5.31所示。

图5.31　墙身详图
