1）获取与绘制檐口节点的基形（图5.12）

①复制的墙身雏形，如图5.12（a）所示。

②删除窗线，并将已绘楼层节点处的窗上口相关图线复制到该节点图，如图5.12（b）所示。

③向上【拉伸】楼板面层线20 mm，回复原标高位置（注意屋顶标高在结构层上表面）。在“剖-梁板”图层绘制楼板结构线，如图5.12（c）所示。

2）绘制泛水

（1）绘制油毡下部层次（图5.13）

油毡下部包括保温找坡层、泛水收头的凹槽和找平层。

①绘制保温层找坡层的斜线，斜度能显示出即可。

②向上【复制】斜线，位移为20 mm，形成找平层。

③绘制油毡收头处的墙体凹槽，凹槽尺寸为60 mm×60 mm，下部距找平层斜线约为250 mm。

④将面层竖线打断，下部向左移动8 mm（油毡厚度）。

⑤绘制进入凹槽的斜线。

（2）绘制油毡防水层（图5.14）

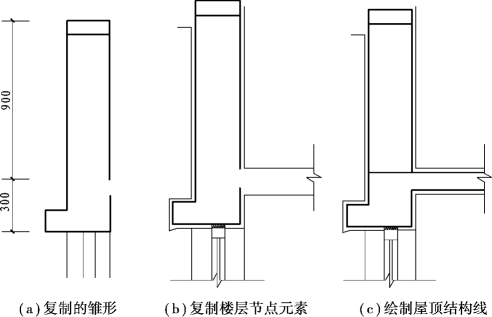

图5.12　檐口节点基形

图5.13　油毡下部层次

①沿着泛水找平层的轮廓绘制多段线，如图5.14（a）所示。

②将多段线在泛水处做圆角，圆角半径设为100 mm，如图5.14（b）所示。

③将多段线向右上方定距偏移（偏移距离为4 mm）2次，形成3条多段线，如图5.14（c）所示。

④将中间一条多段线的线型修改为虚线（DASH）。做法如下：先将“线型管理器”（linetype或下拉菜单的“格式→线型”）中的“当前对象缩放比例”设为“100”；然后点选该线，在“特性”工具栏中的“线型控制”下拉列表中选择“DASH”，如果没有，可在“线型管理器”中单击“加载”，在“加载和重载线型”的列表中选择该线型。(www.daowen.com)

⑤用多线编辑命令（PE）将上步的虚线线宽改为8 mm。即在1∶20的图形中，该线宽为0.4 mm×20=8 mm（0.4 mm为打印线宽），如图5.14（d）所示。

3）修改完善泛水和压顶

泛水需做收头处理，压顶面层应坡向屋面并做滴水（图5.15）。

（1）泛水收头的处理

①用直线绘制水泥钉；

②将上部面层线延伸到油毡。

（2）绘制压顶

①将压顶向屋顶伸出60 mm。利用【夹点】将上下水平线向右拉伸60 mm。点竖直线的中间夹点，向右移动60 mm。

②修改面层线。

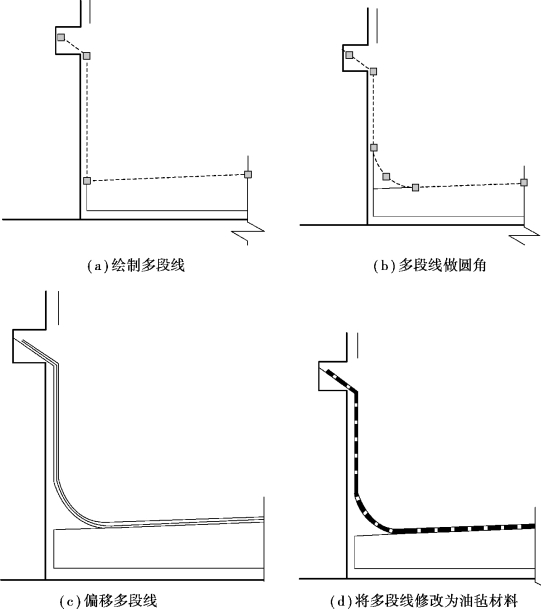

图5.14　绘制油毡防水层

③拉伸压顶左上角和右下角，使上表面向右坡；右下角向下拉形成滴水。

图5.15　绘制泛水收头处理和压顶

4）材料图案填充

钢筋混凝土、砖材的填充同楼层节点。

砂浆的填充图案选择“填充图案选项板”的“其他预定义”中第4行第1个“AR-SAND”图案；填充比例约为“20”，如图5.16（a）所示。

保温材料的填充图案选择“填充图案选项板”的“ANSI”中第2行第3个“ANSI37”图案；填充比例约为“300”，如图5.16（b）所示。

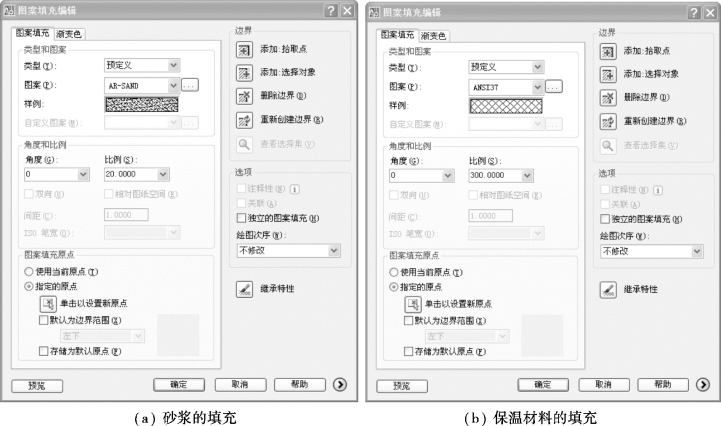

图5.16　砂浆和保温材料的填充

填充后的檐口详图如图5.17所示。
