建筑CAD(第2版):绘制楼层处墙身详图方法

时间:2023-08-22 理论教育 版权反馈
【摘要】:处理内窗台①绘制通过D点的;将面层多段线在D点处,如图5.5所示。图5.5内窗台处理绘制窗框与墙之间的填充物窗框与墙体之间的缝隙应填充沥青麻丝等填充物,可以用命令来完成。图5.7窗上部细部绘制与修改绘制踢脚踢脚高度为100 mm。图5.8标高位置的调整4)绘制折断线符号并进行图案填充折断线符号和填充图案如图5.9所示。

建筑CAD(第2版):绘制楼层处墙身详图方法

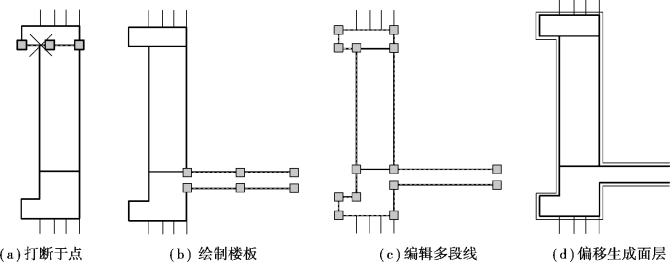

1)构造结构层多段线并生成面层(图5.3)

(1)用【打断于点】命令打断窗台板下线〔图5.3(a)〕

图5.3 将墙身和楼板结构线编辑为多段线

将图中点虚的线在“×”点打断,将其变为2个对象,左段用于构造多段线。

单击“修改”工具栏的图标命令行提示及操作如下:

命令:_break选择对象:  >>点选“点虚的线”。

指定第二个打断点 或[第一点(F)]:_f指定第一个打断点:  >>单击图中的“×”点,再单击虚线对象,发现已变为2个对象。

(2)绘制楼板结构线〔图5.3(b)〕

在“剖-楼板梁”图层绘制楼板结构线(板厚100 mm),并进行【修剪】。

(3)将圈梁和楼板结构线编辑为多段线〔图5.3(c)〕

【编辑多段线】命令的调用方法有:在命令行中键入“PEdit”(PE)命令,或单击下拉菜单的“修改”→“对象”→“多段线”。命令行提示如下及操作如下:

命令:PE

PEDIT选择多段线或[多条(M)]:M >>键入“M”,回车。

选择对象:找到1个  >>点选或窗选对象。

……

选择对象:找到1个,总计13个  >>所选的13个对象为图5.3(d)中用来偏移生成面层的对象。

选择对象:  >>选择完毕,回车结束选择。

是否将直线和圆弧转换为多段线?[是(Y)/否(N)]?<Y> >>回车,执行“是(Y)”。

输入选项[闭合(C)/打开(O)/合并(J)/宽度(W)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/放弃(U)]:J  >>键入“J”回车,执行“合并”选项。

合并类型=延伸

输入模糊距离或[合并类型(J)]<0.0000>:  >>回车,执行模糊距离“0.0000”。

多段线已增加12条线段

输入选项[闭合(C)/打开(O)/合并(J)/宽度(W)/拟合(F)/样条曲线(S)/非曲线化(D)/线型生成(L)/放弃(U)]: >>回车结束。

在编辑完的多段线对象上单击,对象变虚,可见其已变为一个对象。

(4)绘制面层〔图5.3(d)〕

将“面层”图层置为当前,执行【偏移】命令,将结构轮廓线的多段线向外偏移20,生成面层多段线。

2)窗台节点处理

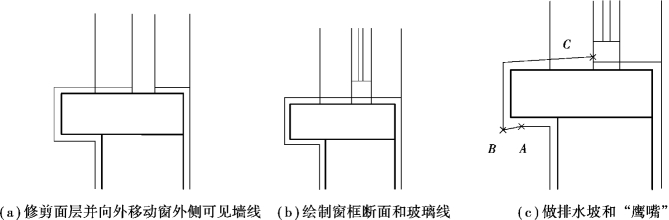

(1)处理外窗台(图5.4)

图5.4 外窗台处理

①修剪面层,以窗中间的2条线修剪面层线,将窗台分为内外。同时将窗两侧的2条墙面可见线各向外【移动】20 mm,使其与墙的面层对齐,如图5.4(a)所示。

②将“门窗”图层置为当前,绘制【矩形】窗框断面轮廓;绘制窗玻璃的2条竖线,如图5.4(b)所示。

③绘制外窗台的排水坡和滴水线,如图5.4(c)所示。将面层多段线在A点【打断于点】(A点距B点约40 mm);通过【夹点】将图中C点向上拉约10 mm,形成外窗台的排水坡;将B点向下拉约5 mm,形成“鹰嘴”(面层贴瓷砖,常做这种滴水形式)。

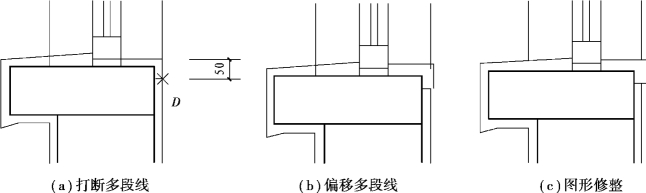

(2)处理内窗台(图5.5)

①绘制通过D点的【直线】(D点距面层水平线50 mm,);将面层多段线在D点处【打断于点】,如图5.5(a)所示。

②将D点之上的面层多段线(┐形)向外定距10 mm做【偏移】,偏移过程中选择删除源对象,如图5.5(b)所示。

③利用【夹点】将线条缩短和拉长,如图5.5(c)所示。

图5.5 内窗台处理

(3)绘制窗框与墙之间的填充物

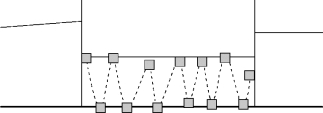

窗框与墙体之间的缝隙应填充沥青麻丝等填充物(图5.6),可以用【样条曲线】命令来完成。(www.daowen.com)

图5.6 用“样条曲线”命令绘制窗框与墙之间的填充物

【样条曲线】命令的调用方法有3种:单击绘图工具栏的图标单击下拉菜单的“绘图→样条曲线”;在命令行键入命令“Spline”。调用命令后,命令行提示及操作如下:

命令:_spline

指定第一个点或[对象(O)]: 在填充区域的左上侧任意点处单击,如图5.6中的左上夹点位置。

指定下一点:  >>在区域下部任意点处单击。

指定下一点或[闭合(C)/拟合公差(F)]<起点切向>: >>再在区域上部任意点处单击。

……  >>反复点取上下点。

指定下一点或[闭合(C)/拟合公差(F)]<起点切向>: >>回车,执行“起点切向”。

指定起点切向: >>在起点靠左上方任意点处单击(观察曲线光滑即可)。

指定端点切向: >>在端点靠右上方任意点处单击(观察曲线光滑即可)。

用“样条曲线”命令绘制的图形为一个对象。

3)楼板及窗楣处节点处理

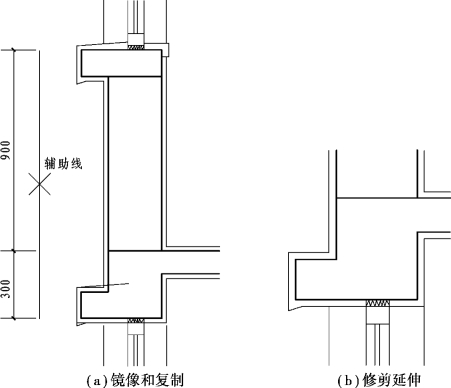

(1)窗楣(窗上口)细部绘制与修改

①绘制如图5.7(a)所示的辅助线。将绘制好的窗台节点处的窗和填充物【镜像】到下部。镜像轴为通过辅助线中点的水平线。将外窗台的面层线复制到下部窗楣处。

②利用【修剪】/【延伸】命令修改图形,如图5.7(b)所示。

图5.7 窗上部细部绘制与修改

(2)绘制踢脚

踢脚高度为100 mm。绘制直线距楼板结构层120 mm(利用“对象追踪”),如图5.8所示。

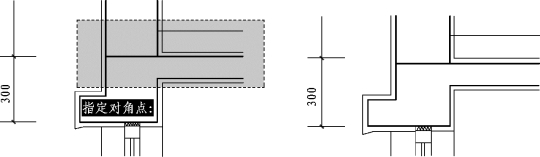

(3)调整标高位置

由于1∶100的图形没有面层,标高位置标在结构层的上表面,而详图画了20 mm厚的面层,故应将楼板往下降,梁截面高度缩小20 mm。用【拉伸】命令修改如图5.8所示。如图5.8(a)所示是拉伸中“选择对象”的窗口,如图5.8(b)所示是拉伸后的结果。图5.8(a)中的“300”高指向楼板结构层上表面;图5.8(b)中的“300”高指向楼板面层上表面,实际上是梁结构高度缩小了20 mm。

图5.8 标高位置的调整

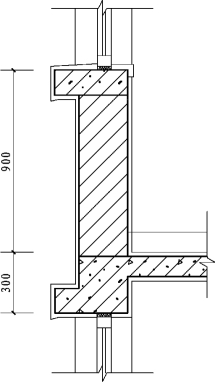

4)绘制折断线符号并进行图案填充

折断线符号和填充图案如图5.9所示。

图5.9 绘制折断线符号并进行图案填充

(1)绘制折断线符号

①用【缩放】命令将复制来的折断线符号缩小为1/5(比例因子为0.2)。注意复制来的折断线符号是1∶100图形的符号,用于1∶20的图形应将其缩小为1/5。

②将缩小后的折断线符号【复制】到窗的折断位置。

③将缩小后的折断线符号【复制】并【旋转】90°,然后将其移动到楼板折断位置。

④【修剪】折断线之外的窗线、楼板等。

(2)图案填充

砖墙的图案可一次填充完毕。窗台和梁板为钢筋混凝土材料,AutoCAD图案库中没有这种图案,需要分两次填充。

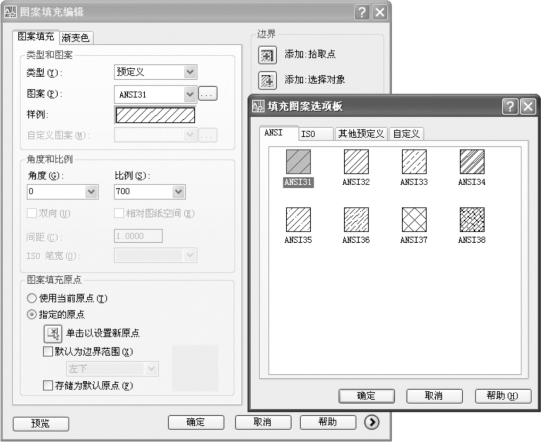

①在窗台、墙体和梁板的界线内填充45°斜线图案,即砖材符号。图案选择“ANSI”选项的第一个,“比例”约为“700”,如图5.10所示。

图5.10 砖材图案的填充

注意:各种图案的“比例”都不同,需要试填,建筑图形一般先试填“100”,再根据“预览”效果调整比例,比例越小填充的图案越密,反之越稀。

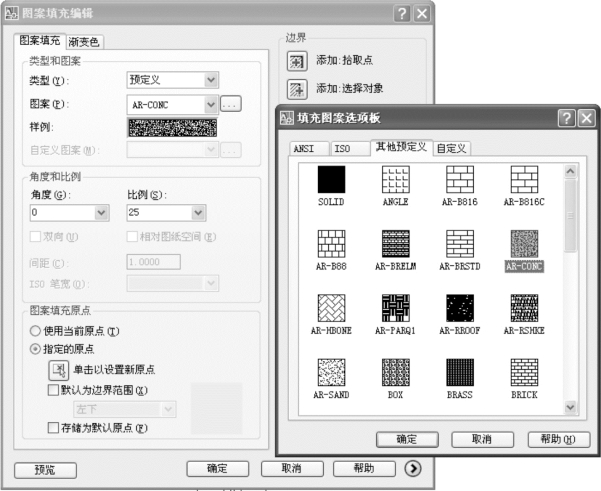

②在窗台和梁板界线填充“混凝土”材料图案。图案选择“其他预定义”选项的第2行第4个“AR-CONC”,“比例”约为“25”,如图5.11所示。

图5.11 混凝土图案的填充
