首层和顶层剖面图无须重新绘制，向上、向下复制“标准层剖面图”到顶层和首层（位移为层高3 000 mm）如图4.48所示，再进行修改。

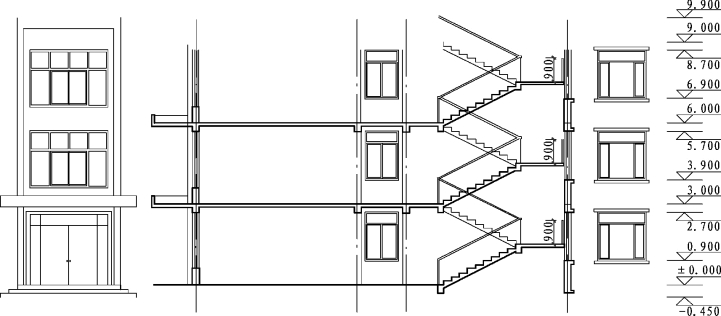

图4.48　复制标准层剖面图

1）修改首层剖面图

首层剖面图需要修改的地方包括：删除地面以下多余线条；绘制主入口处台阶和门，复制走道尽头可见的次入口门，绘制地下墙体等。

①删除多余线条，处理室内地面，如图4.49所示。

图4.49　删除多余线条，处理室内地面

②修改主入口处门和台阶，如图4.50所示。

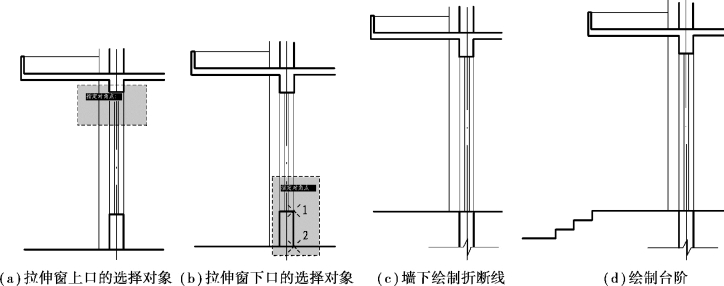

图4.50　修改主入口处门和台阶

a.将窗改为门：窗上口向下【拉伸】100 mm，如图4.50（a）所示选择对象后，“基点”任点，“第二点”向下输入100 mm；窗下口向下【拉伸】落地，如图4.50（b）所示选择对象后，“基点”和“第二点”分别选图中的“1”点和“2”点。

b.绘制墙线及其下部的折断符号（画法同平面图的楼梯处），如图4.50（c）所示。

c.绘制台阶，如图4.50（d）所示。

③绘制走道尽端的次入口门“M-3”，如图4.51所示。

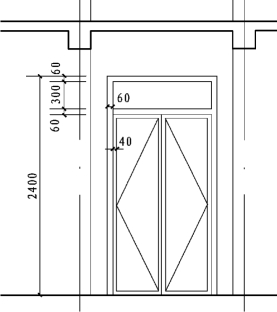

图4.51　次入口立面门“M-3”

④地下墙和地坪的处理，如图4.52所示。

a.复制Ⓐ轴处的地下墙到其他位置，并将地下墙向下适当拉伸（超出室外地坪线）。

b.复制左侧室外地坪线到右侧。

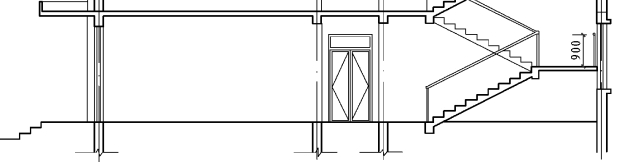

图4.52　地下墙和地坪的处理

2）修改顶层剖面图

①删除复制标准层剖面图带来的多余的线条，如图4.53所示。

(www.daowen.com)

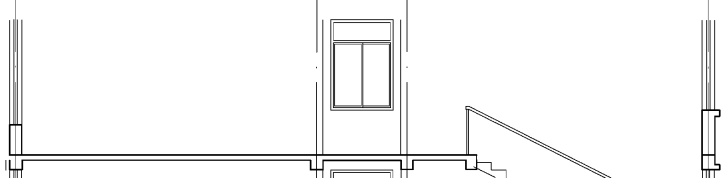

图4.53　删除复制标准层剖面图带来的多余的线条

②修改屋顶（图4.54）：

a.用“夹点”处理Ⓐ轴过梁和平台梁，使其封闭；然后将顶层楼板向上复制，位移为3000 mm，作为屋顶雏形，如图4.54（a）所示。

b.用【合并】命令连接屋顶上边线与右面过梁上边线。

c.【镜像】Ⓐ轴过梁内竖线到Ⓔ轴过梁内竖线，然后与屋顶下边线做【倒角】。

d.绘制屋面坡度线。

修改后的屋顶如图4.54（b）所示。

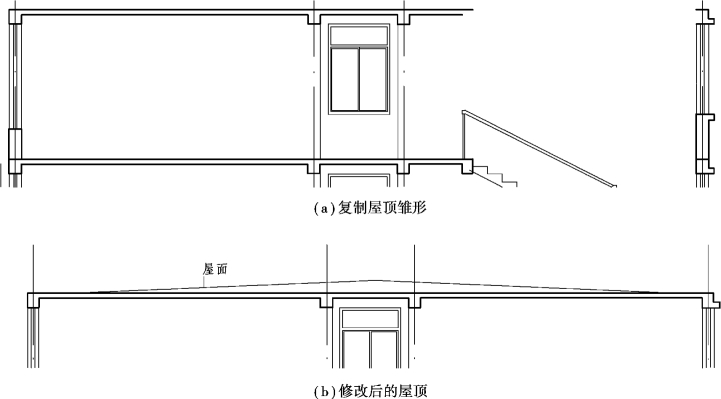

图4.54　绘制屋顶

③绘制女儿墙（图4.55）：

a.用【直线】和【复制】命令绘制Ⓐ轴女儿墙断面。

b.用【夹点】连接壁柱线到女儿墙。

c.绘制Ⓔ轴处女儿墙断面。

d.连接女儿墙可见线。

④绘制顶层Ⓑ轴处墙体的剖面图（图4.56）：

a.在“门窗”图层上绘制窗线。

b.在“墙体”图层上绘制墙线。门上部绘制120 mm高的过梁。

绘制完的顶层剖面图如图4.57所示。

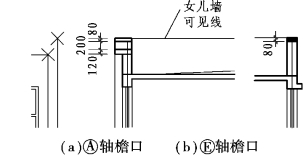

图4.55　绘制女儿墙

图4.56　顶层Ⓑ轴处的墙体

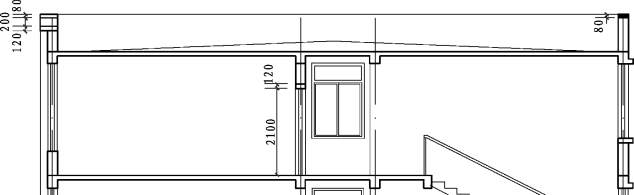

图4.57　绘制完的顶层剖面图
