标准层楼梯剖面图如图4.44所示。先绘制梯段、平台、平台梁，再绘制扶手、栏杆。

1）绘制梯段、平台和平台梁

先绘制梯段和平台的上表面线，再绘制下表面线，最后加平台梁并进行修剪和删除处理，绘制步骤如图4.45所示。

（1）绘制楼梯段的上表面线〔图4.45（a）〕

①将图层“剖-可见楼梯”置为当前。

②先绘制一个踏步（宽300 mm，高150 mm），通过复制完成10个踏步，将最上面一步的踏面水平线延伸到窗线，形成平台线。

③将踏步（不包括平台线）以平台线为镜像轴，镜像到上侧。

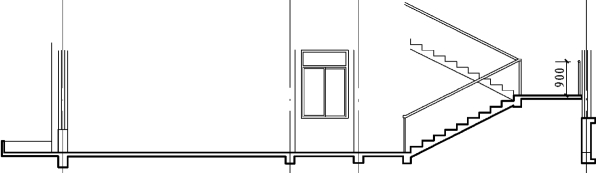

图4.44　标准层楼梯剖面图

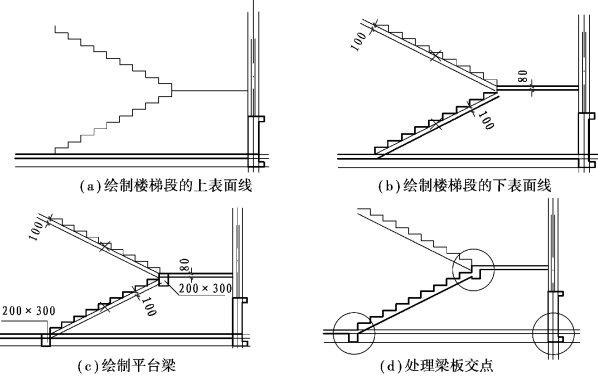

图4.45　梯段、平台和平台梁的绘制步骤

（2）绘制楼梯段的下表面线〔图4.45（b）〕

①将下部梯段和平台线（剖到部位）的图层修改。先选择要修改图层的对象，然后在“图层”工具栏的下拉列表中点“剖-楼梯”图层名即可。

②绘制连接踏步的辅助线，图中带“×”的直线。

③将梯段辅助线向下偏移100 mm（梯段厚为100 mm），注意修改下梯段偏移线的图层（粗线）；将平台上表面线向下偏移80 mm（平台板厚为80 mm）。

（3）绘制200 mm×300 mm的矩形平台梁

绘成的平台梁如图4.45（c）所示。

（4）处理梁板交点〔图4.45（d）〕(www.daowen.com)

①删除梯段的辅助线。

②【修剪】/【延伸】梁板节点的图线。

2）绘制楼梯扶手和栏杆

楼梯扶手和栏杆的绘制过程如图4.46所示，先绘制扶手并作扶手接头处理，再绘制栏杆，并处理扶手对踏步的遮挡问题。

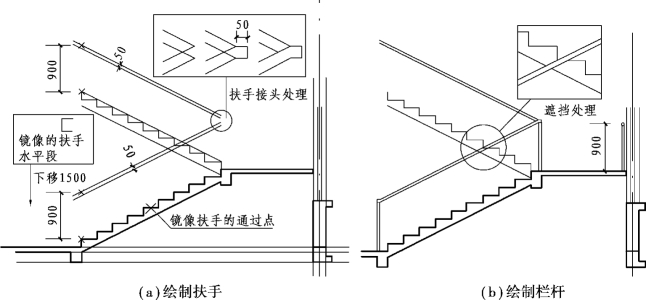

图4.46　绘制楼梯扶手和栏杆

（1）绘制扶手〔图4.46（a）〕

①绘制连接踏步的辅助线。

②将辅助线向上【移动】900 mm（扶手高度），并将移动后的线向下偏移50 mm（扶手高）。

③扶手接头的处理：将上下扶手线做2次【倒角】；绘制扶手连接处的平直段；作【修剪】处理。

④下面扶手左侧转折处的处理：将右侧扶手接头的平直段【镜像】到左侧，镜像轴通过踏步上的“×”点；再向下移动1500 mm（一个梯段高）；用【倒角】命令连接斜扶手。

（2）绘制栏杆〔图4.46（b）〕

①先绘制扶手转折处的栏杆，栏杆直径为40 mm。踏步上的栏杆等楼层【复制】完后，再画局部2～3个踏步的细部栏杆。

②绘制平台窗口处的栏杆及扶手。栏杆两条竖线间距40 mm，扶手绘制半径为25 mm的圆，扶手顶面高为900 mm。

③用【修剪】命令修剪扶手对梯段的遮挡。

绘制完的标准层剖面图如图4.47所示。

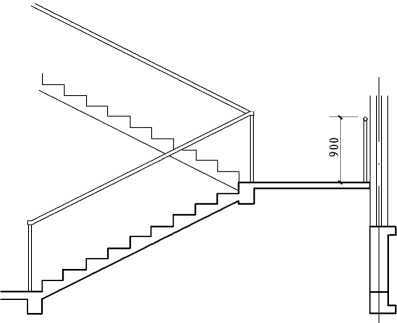

图4.47　绘制完的标准层剖面图
