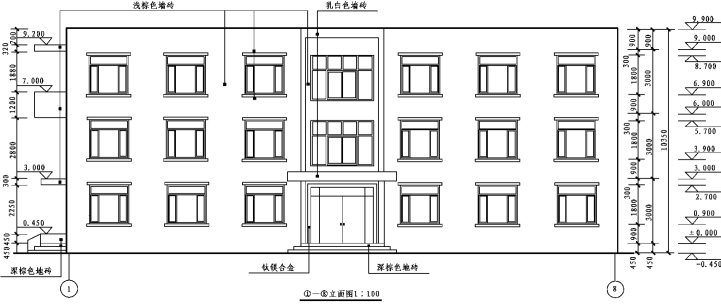

立面图的图形标注包括高度方向的尺寸标注、标高标注、外观材料颜色的文字标注等，如图4.26所示。水平方向只标注两端轴号，不标注尺寸（相关尺寸需查看平面图）。

图4.26　图形标注

1）尺寸标注

尺寸标注只需标注高度方向的三道尺寸。做法与平面图相同，先绘制三道尺寸线位置的辅助线，用“线性标注”和“连续标注”进行标注，如果各层相同，可标注一层后，复制其他层。标注好以后进行尺寸编辑。

2）标高标注

立面图的标高需标注室内外地面标高、门窗洞口标高、层高处标高以及突出物标高。具体的标注方法是：

①绘制需标注标高位置的水平线。

②复制平面图中的任一标高到各处。

③修改复制的标高文字（以m为单位，保留3位有效数字）。

④将拥挤的标高镜像到下方。

3）文字符号标注

（1）轴号标注

标注立面图两端轴号：①轴和⑧轴。只需将平面图中的①轴和⑧轴复制到立面图，调整位置即可。

（2）图名标注

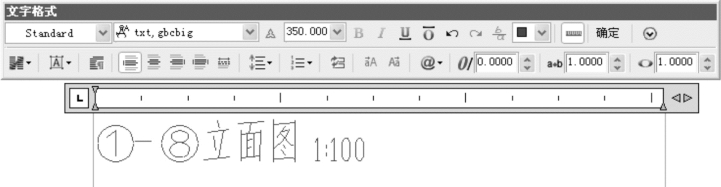

用【多行文字】注写图名，如图4.27所示。图名中的“①”和“⑧”可通过软键盘插入，高度为600 mm，宽度因子可调大些，使圆美观；“立面图”字高为700 mm；“1∶100”：字高为350 mm。

图4.27　注写图名(www.daowen.com)

（3）文字引注

立面图中需表达清楚各部位所有的材料和颜色，建筑中采用实心小圆点指引相关位置，用直线引出说明文字。绘图时需要绘制实心小圆点，然后绘制直线，用单行文字（动态文字）书写文字内容。小圆点的绘制方法如下：

图4.28　“图案填充和渐变色”对话框

先绘制半径为50 mm的圆，再将圆内进行【图案填充】。

“图案填充”的功能是在指定的封闭区域或定义的边界内绘制剖面符号或填充物，以表现该区域的特征。

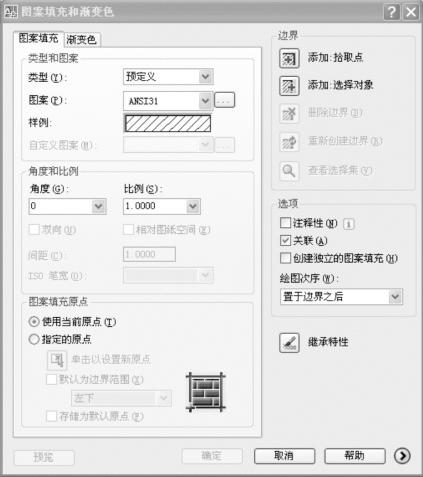

单击绘图工具栏的图标单击下拉菜单的“绘图”→“图案填充”或输入命令“Bhatch”都可调用【图案填充】命令，弹出“图案填充和渐变色”对话框，如图4.28所示。利用该对话框，可以设置图案填充时的图案特性、填充边界以及填充方式等。

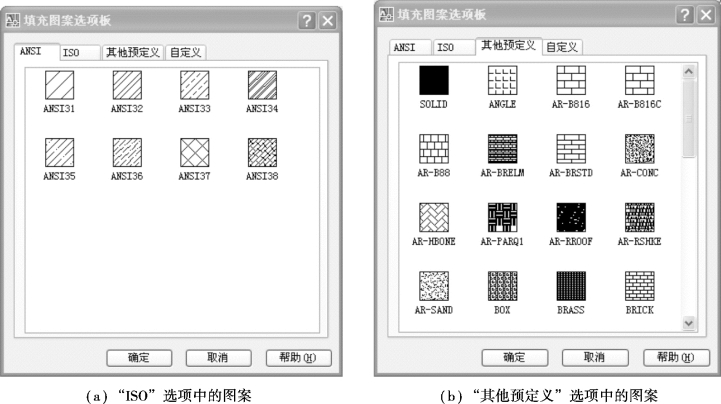

①选择填充图案。单击对话框中“图案”后面的“…”，弹出“图案填充选项板”，如图4.29（a）所示。单击“其他预定义”，选择第一个“SOLID”，如图4.29（b）所示，单击“确定”按钮即可。

图4.29　图案填充选项板

②选择填充边界（图4.30）。选择填充边界有两种方法：

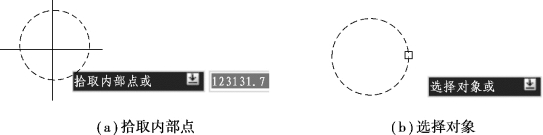

a.单击“添加：拾取点”前的“拾取一个内部点”按钮即临时切换到绘图屏幕。在半径为50 mm的圆中某点处单击后，AutoCAD会自动确定出包围该点的封闭填充边界“圆”，同时以虚线形式显示这些边界，如图4.30（a）所示。如果在拾取点后，AutoCAD不能形成封闭的填充边界，则会给出相应的提示信息。

b.单击“添加：选择对象”前的“选择对象”按钮即临时切换到绘图屏幕。在绘图屏幕中选择“圆”，“圆”即以虚线形式显示这些边界，如图4.30（b）所示。被选择的对象应能够构成封闭的边界区域，否则达不到所希望的填充效果。

图4.30　选择填充边界

③单击“确定”按钮，完成对圆的填充，如图4.31所示。

图4.31　填充前后的圆
