图形左侧轮廓之外有次入口的台阶、雨篷和三层的阳台。
1)绘制次入口台阶

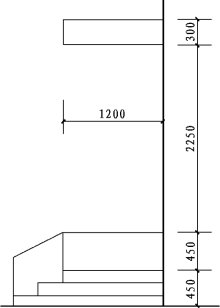

次入口台阶和雨篷的尺寸如图4.22所示。绘制台阶的步骤如下:

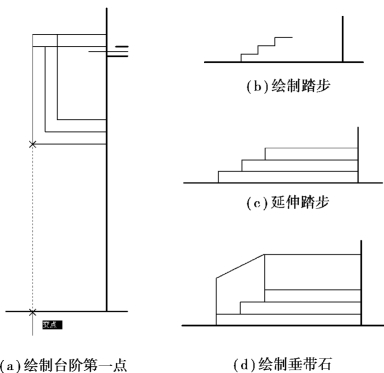

①用【直线】命令绘制第一步台阶。【直线】第一点的画法是:追踪平面图位置点,向下拖动到地坪线,交点即为第一点,如图4.23(a)所示。
②【复制】第一步2次,如图4.23(b)所示。
图4.22 次入口处台阶和雨篷
图4.23 次入口处台阶的绘制步骤
③将踏面3条水平线【延伸】到外墙竖直线,如图4.23(c)所示。
④绘制垂带石,如图4.23(d)所示。
2)绘制次入口雨篷、三层阳台及上部雨篷

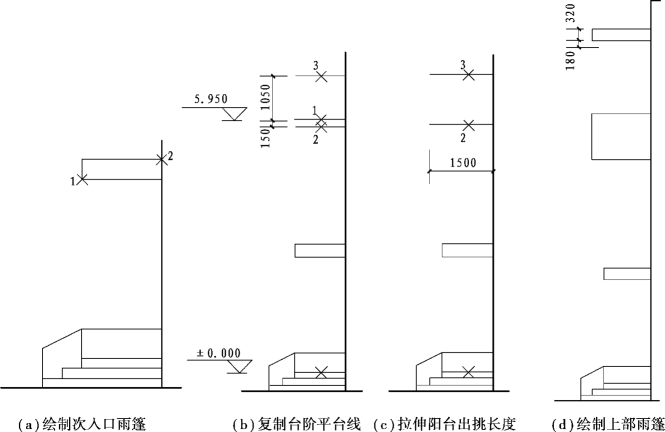

次入口雨篷、三层阳台及上部雨篷绘制步骤如图4.24所示。(www.daowen.com)
(1)用【矩形】命令绘制次入口雨篷
第一角点利用“对象追踪”,对角点输入“1200,300”,如图4.24(a)所示。
(2)绘制三层阳台
从顶层平层平面图可知,阳台地面标高为5.950 mm,底板总厚度取150 mm,栏杆高度取1050 mm。
①向上【复制】台阶平台线,位移为5800 mm(5950-150),得到“线2”;位移7000 mm(5950+1050)得到“线3”,如图4.24(b)所示,不画“线1”。
②阳台出挑1500 mm。故向左【拉伸】“线2”和“线3”,位移为300 mm,如图4.24(c)所示。
③绘制【直线】连接“线2”和“线3”。
④绘制阳台上的矩形雨篷,雨篷出挑长度同阳台,距窗洞上部180 mm,如图4.24(d)所示。

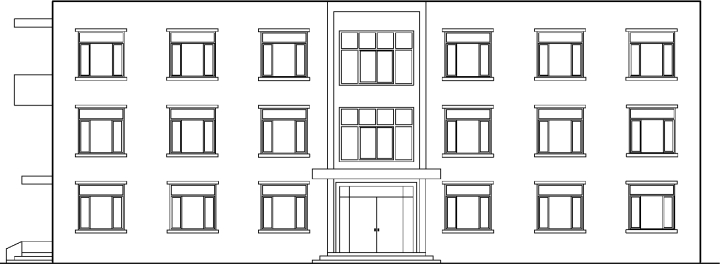

绘制完左侧面的台阶、雨篷和阳台后,完成立面图形的绘制,如图4.25所示。
图4.24 次入口雨篷、三层阳台及上部雨篷绘制步骤
图4.25 完成的立面图
