建筑CAD第2版:图形标注与图像编辑

1)文字标注

平面图中房间名称注写的文字样式为“Standard”,字高350 mm;门窗名称注写的文字样式为“仿宋体”,字高350 mm。

2)尺寸标注和编辑

(1)绘制确定尺寸线位置的辅助线

建筑制图标准规定:图样轮廓线以外的尺寸界线,距图样最外轮廓之间的距离,不宜小于10 mm。平行排列的尺寸线的间距,宜为7~10 mm,并应保持一致。

增加“辅助线”图层,绘制和偏移生成上、下、右最内侧(第三道)尺寸线大概位置的辅助线,尺寸线间距为700 mm,如图3.42所示。

(2)线性标注尺寸

开间相同的房间第二道和第三道尺寸可复制(锁住“辅助线”和“轴线”图层);上下3道尺寸可镜像;内门尺寸可【复制】、【镜像】到其他位置。

关掉“辅助线”图层,完成的尺寸标注,如图3.43所示。

(3)通过夹点编辑尺寸标注

①编辑端部尺寸标注“120”的文字位置,使文字往外移。

②编辑“C-3”处的尺寸(图3.44)。

a.选择“900,1800,900”3个尺寸,注意两个相邻尺寸的界线重合,夹点重合,如图3.44(a)所示。

b.激活A点拖动到B点,激活C点拖动到D点,改变尺寸大小;激活2个“360”文字夹点,调整文字位置,如3.44图(b)所示。

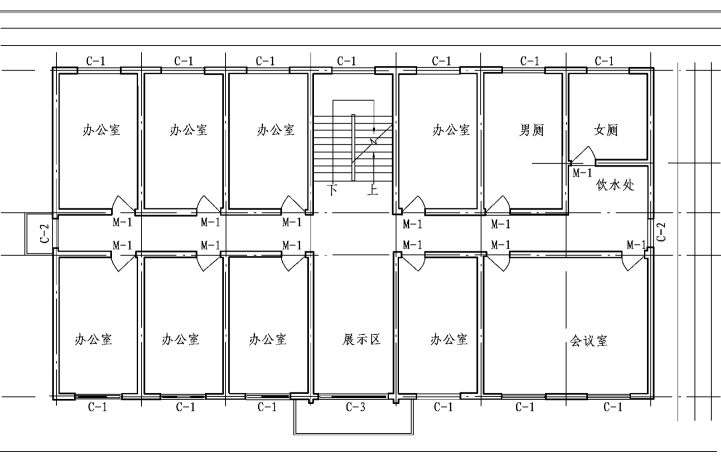

图3.42 绘制尺寸线位置的辅助线

图3.43 标注完成的尺寸(未编辑)

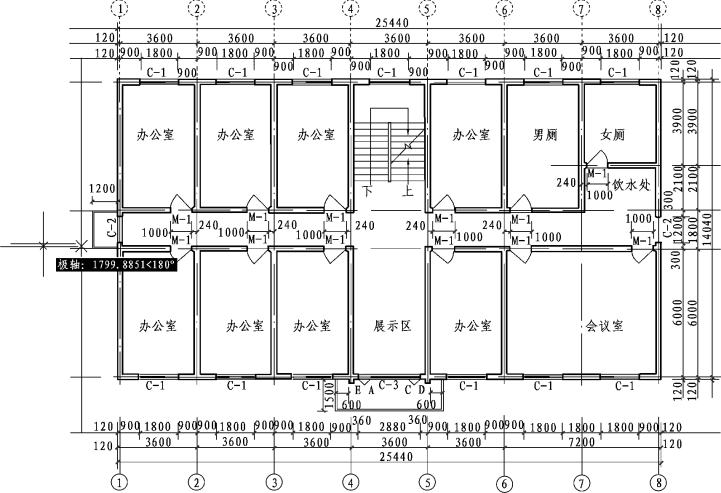

图3.44 夹点编辑“C-3”处的尺寸标注

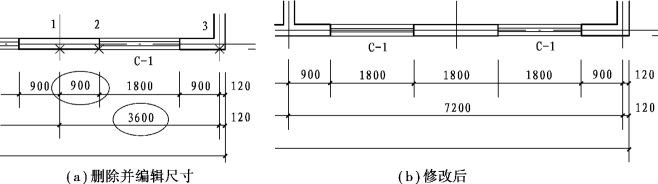

③修改会议室外墙处的尺寸(图3.45)。

图3.45 会议室外墙处尺寸的修改

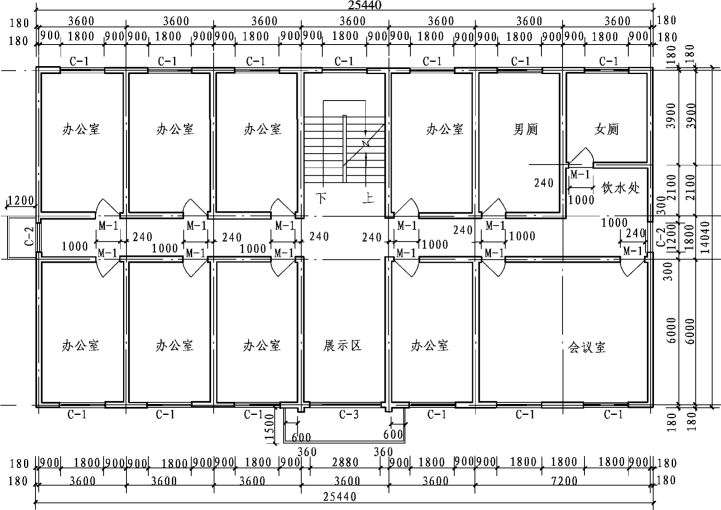

图3.46 编辑后的尺寸标注(“轴线”和“辅助线”图层关掉)

a.删除图3.45(a)圈中的“900”和“3600”两个尺寸。

b.将图中左侧“900”的尺寸标注的夹点“1”拖动到点“2”位置。

c.将左侧“3600”的尺寸标注的夹点“1”拖动到点“3”位置。

编辑后的尺寸标注如图3.45(b)所示。

绘制编辑好的尺寸标注如图3.46所示。

3)标注轴号

(1)绘制第一个轴号(图3.47)

图3.47 轴线标注

①用【直线】命令,绘制轴号引线(竖直线)。

②用“2P”选项绘制直径为“800”的圆。输入【圆】命令后,命令行提示:

命令:_circle指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:2P

指定圆直径的第一个端点:  >>单击轴线上部端点。

指定圆直径的第二个端点:800  >>光标向上引出方向,键入“800”,回车。

③用“单行文字”(dt)在圆内标注文字“1”(长仿宋体),字高500 mm。

(2)复制轴号

复制第一个轴号到其他轴线位置。

(3)双击修改轴号文字

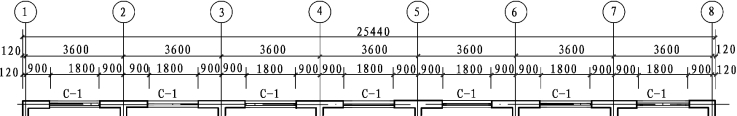

依次修改轴号顺序数字,如图3.48所示。

图3.48 修改其他轴文字

(4)绘制下部轴号

打开“辅助线”图层,将上部轴号【镜像】到下部(图3.49)。删除“7轴”,完成横向定位轴线的标注。

(5)绘制右侧轴号

①复制⑧轴到任意位置,并将其【旋转】90°,如图3.50所示。

②将上步旋转后的⑧轴【移动】到Ⓐ轴位置,并【复制】到Ⓑ~Ⓔ轴位置,如图3.51(a)所示。

③双击修改文字,如图3.51(b)所示。

图3.49 下部定位轴线的镜像过程

(www.daowen.com)

图3.50 绘制Ⓐ轴

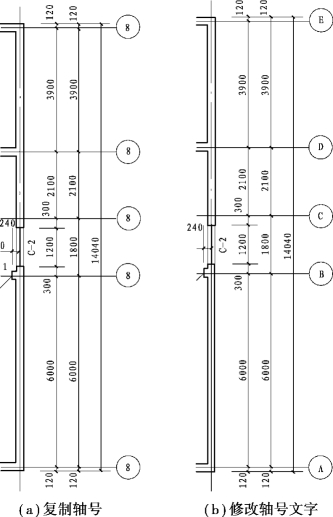

图3.51 绘制右侧轴号

4)标高标注

(1)绘制楼面标高(图3.52)

图3.52 标高

①在走廊中间位置先绘制水平直线。

②绘制左侧斜线,起点为水平线的左端点,第二点输入:“@300,-300”。

③将左侧斜线【镜像】到右侧。

④注写单行文字“3.000”。

(2)复制标高到厕所

将“3.000”的标高【复制】到“男厕”,并修改为“2.980”,再将修改后的标高【复制】到“女厕”。

5)用“多行文字”注写文字说明和图名

(1)注写文字说明

【多行文字】的命令调用方法有:单击绘图工具栏图标;执行下拉菜单的“绘图”→“文字”→“多行”命令;执行命令“t(text)”。执行命令后,命令行提示及操作如下:

命令:_mtext当前文字样式: “standard” 文字高度:350.0000 注释性:否

指定第一角点:

指定对角点或[高度(H)/对正(J)/行距(L)/旋转(R)/样式(S)/宽度(W)/栏(C)]:

通过指定第一对角点和对角点确定的矩形框来定义多行段落文字边界框。然后弹出如图3.53所示的“文字格式”工具栏和文字输入窗口。

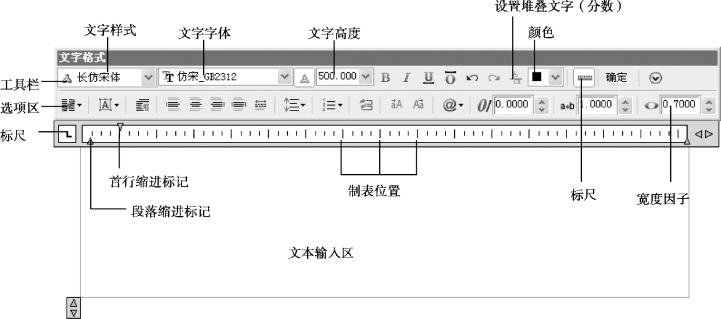

图3.53 “文字格式”工具栏和文字输入窗口

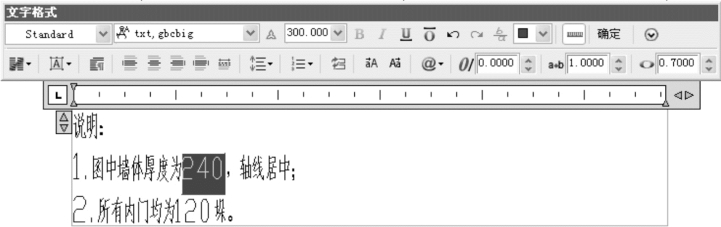

如图3.54所示,设置文字样式为“Standard”,高度为“350”,“宽度因子”为“1”,在多行文字对话框中输入需要注写的文字。注意这种字体在字高一致的情况下,文字小而数字大。选择数字将高度改为“300”,宽度“宽度因子”改为“0.7”。

单击确定,在绘图区设定的矩形边框中插入了文字。

图3.54 多行文字的“文字格式”对话框

命令行的其他选项说明:

①高度(H):该选项用于定义多行文字的字高。

②对正(J):该选项用于定义多行文字字符在边界框里的对齐排列方式。

③行距(L):用于设定多行文字对象的行间距。

④旋转(R):用于设置文字边界框的旋转角度。

⑤样式(S):用于设置多行文字使用的文字样式。

⑥宽度(W):输入文本的总宽度。

⑦栏:指定栏宽、栏间距宽和栏高。

(2)注写图名

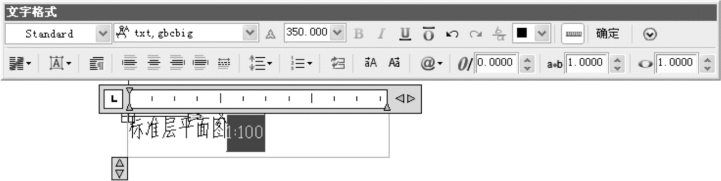

①同样用【多行文字】注写图名。图名“标准层平面图1∶100”的文字样式为“Standard”;“标准层平面图”字高700 mm,“1∶100”字高350 mm。如图3.55所示。

②在文字下面画多段线,线宽50 mm。

③将多段线向下复制,间距约60 mm,将其分解为细线。

图3.55 注写图名

(3)特殊字符的标注

实际绘图时,有时需要标注一些特殊字符,如在一段文本的上方或下方加画线、标注“°”“±”和“Φ”等,以满足特殊需要。由于这些特殊字符不能从键盘上直接输入,因此AutoCAD提供了各种相应控制符,以实现这些特殊标注要求。CAD的控制符由两个百分号(%%)及其后紧跟的一个字符构成。常用的控制符如表3.1所示。

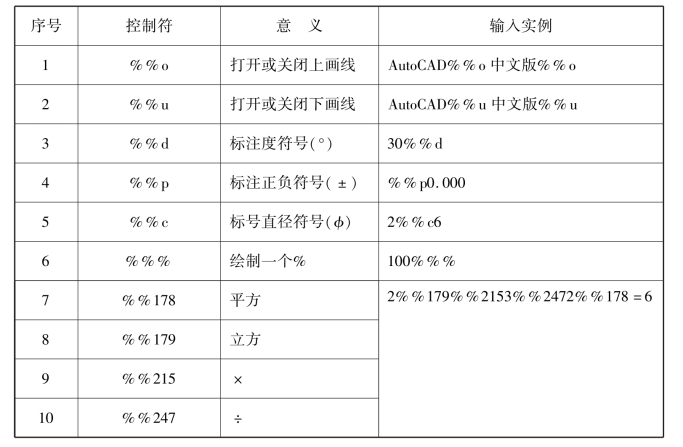

表3.1 常用控制符

表中各实例的输出结果如图3.56所示,图中字体为宋体。

图3.56 特殊字符的标注

如下几点请注意:

①%%u文字下画线开/关总是成对出现,第一次出现时表示下画线开始,第二次出现时表示下画线结束;%%o也如此。

②在输入这些字符时,相应控制码输入完成后AutoCAD就立刻在文字输入处显示出该特殊字符。如要输入字符“±”,则当用户输入完%%p控制字符后,%%p控制字符将立刻被“±”替代。

③一般工程图样中常使用仿宋体,在该字样下,%%c控制字符不起作用,即标注完毕后不能显示“φ”。此时,%%c控制字符的字体应采用宋体、“ISOCP”、“SOLIDEDGE ISO”等其他字体。

6)插入图框

插入2.6节绘制的图块“3号图框”,比例尺为1∶100,并填写相关内容。全部绘制完的图形如图3.57所示。

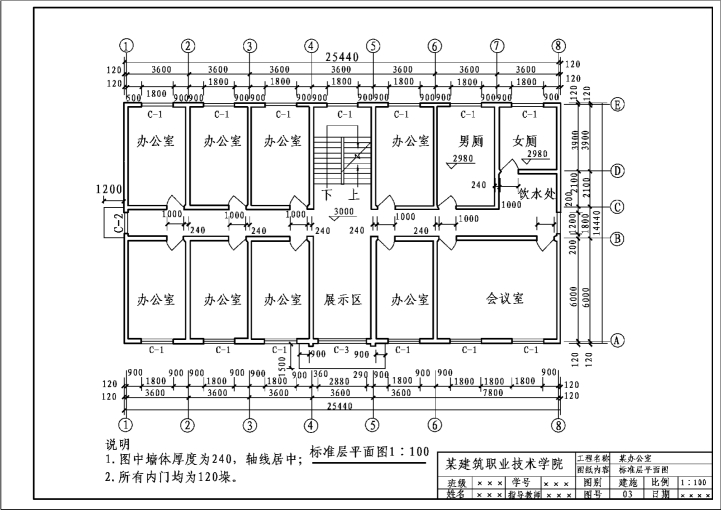

图3.57 绘制完的标准层平面图(“轴线”图层关闭)
