1)绘制雨篷

主入口和次入口雨篷如图3.37所示。下面介绍主入口雨篷的绘制方法。

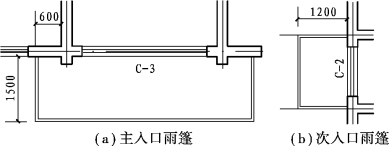

图3.37 主入口与次入口雨篷

①绘制多段线。起点的绘制要利用“对象追踪”,如图3.38(a)所示。

②多段线绘制的“下一点”如图3.38(b)所示,这样可减少计算步骤,绘图较快。

③将多段线向内【偏移】60。

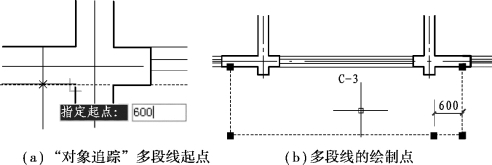

图3.38 主入口雨篷绘制步骤

2)绘制楼梯

(1)楼梯踏步、梯井和扶手的绘制(图3.39)

①绘制距外墙内侧1800 mm,长为1600 mm的水平直线,如图3.39(a)所示。

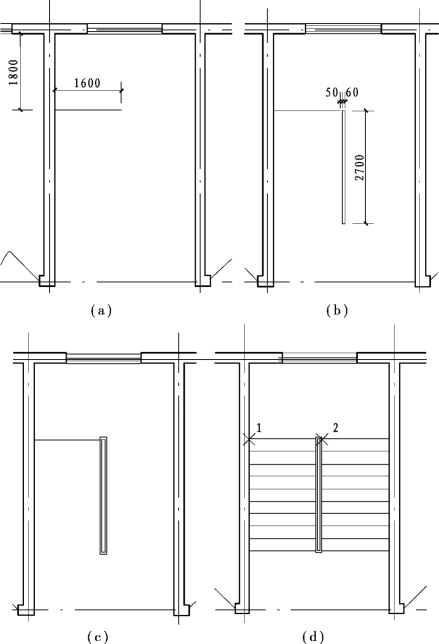

图3.39 楼梯踏步、梯井和扶手的绘制步骤

②绘制60 mm×2700 mm矩形。先绘左上角点:利用【对象追踪】,追踪直线右端点,暂停后向右引出方向,键入50(留出扶手宽度);对角点键入“@60,-2700”,如图3.39(b)所示。

③将矩形向外【偏移】50,形成扶手,如图3.39(c)所示。

④【阵列】直线。其中“列偏移”可通过在屏幕上点“1”和“2”两点确定的距离,行偏移为“-300”,如图3.39(d)所示。

(2)绘制楼梯折断线符号(图3.40)

①绘制45°斜线:注意关闭“对象捕捉”,打开“极轴”追踪(“增量角”仍为45°),单击两端点,如图3.40(a)所示。

②绘制与斜线垂直的【直线】“AB”和斜线“BC”:“A”点为长斜线的中点,AB线长约为200 mm,要利用“极轴追踪”;∠B≈30°。(www.daowen.com)

③【镜像】“AB”和“BC”,得到线“AD”和线“CD”。镜像轴为长斜线。

④【镜像】线“CD”。镜像轴为线“BD”,要删除“源对象”,得到图3.40(b)结果。

⑤【修剪】“BC”和“DF”之间的斜线,得到图3.40(c)结果。

图3.40 绘制楼梯折断线

(3)绘制楼梯箭头符号(图3.41)

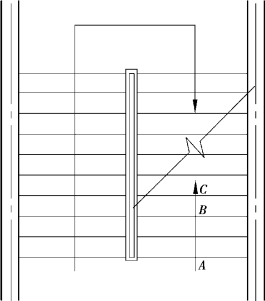

图3.41 绘制楼梯箭头符号

①用【多段线】(PL)绘制下部箭头。执行命令后,命令行提示及操作如下:

命令:_pline

指定起点:  >>单击A点。

当前线宽为0.0000

指定下一个点或[圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:  >>单击B点(AB为箭杆)。

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:W  >>键入“W”,回车,改变线宽。

指定起点宽度<0.0000>:50  >>键入“50”回车,箭尾50宽。

指定端点宽度<50.0000>:0  >>键入“0”回车,箭头0宽。

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:300 >>键入“300”,回车,箭头BC长约300。

指定下一点或[圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]: >>回车,结束。

②同样用【多段线】绘制上部箭头。
