先绘制左上方3个房间的墙体和门窗，然后完成其他部分的墙体和门窗。

1）绘制左上方3个房间的墙体

先用【多线】命令绘制3个房间的墙体并进行交点编辑，然后绘制一个房间的门和窗，将门窗复制到另两个房间，关掉轴线和门窗图层，修剪墙体洞口。

（1）用【多线】命令绘制墙体并编辑墙体（图3.14）

将“墙体”置为当前层，先绘制3个房间的外轮廓，再绘制中间2条竖向墙体。

【多线】命令的调用方法有：单击下拉菜单“绘图”→“多线”；在命令行键入命令“Mline”（Ml）。执行命令后，命令行提示及操作如下：

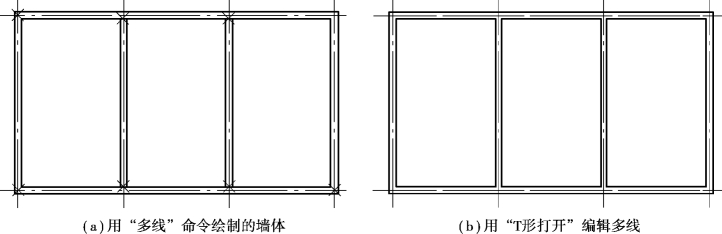

图3.14　用“多线”命令绘制墙体并编辑

命令：_mline

当前设置：对正=下，比例=1.00，样式=STANDARD　　＞＞自带的样式“STANDARD”为2条线，间距为“1”，当前绘图光标在两条线的下线上。

指定起点或[对正（J）/比例（S）/样式（ST）]：　J　　＞＞键入“J”，改变“对正”方式。

输入对正类型[上（T）/无（Z）/下（B）]＜下＞：　Z　　＞＞键入“Z”，选择对正方式为“无”，即绘图光标在2条线的中间。

当前设置：对正=无，比例=1.00，样式=STANDARD

指定起点或[对正（J）/比例（S）/样式（ST）]：　S　　＞＞键入“S”，改变比例。

输入多线比例＜1.00＞：　240　　＞＞键入“240”，改比例为240，即2条线间距为240，直接绘制240墙。

当前设置：对正=无，比例=240.00，样式=STANDARD

指定下一点：　　＞＞单击3个房间外轮廓的轴线交点（图中“×”点）。

指定下一点或[放弃（U）]：　　＞＞单击轴线交点（图中“×”点）。

指定下一点或[闭合（C）/放弃（U）]：　　＞＞单击轴线交点（图中“×”点）。

指定下一点或[闭合（C）/放弃（U）]：　C　　＞＞键入“C”，闭合多线，完成3个开间的外轮廓。

重复2次【多线】，绘制中间2条竖直多线（点图中“×”点），打开状态栏的【线宽】，显示墙体线宽，如图3.14（a）所示。

（2）编辑多线

依次点击下拉菜单的“修改”→“对象”→“多线…”，弹出如图3.15所示的对话框，选择“T形打开”，返回绘图屏幕。

命令行提示及操作如下：

命令：_mledit

选择第一条多线：　单击图3.14（a）中内部竖直墙体。

选择第二条多线：　单击图3.14（a）轮廓墙体的水平段。

重复提示“选择第一条多线”和“选择第二条多线”，完成4个多线交点的编辑，如图3.14（b）所示。

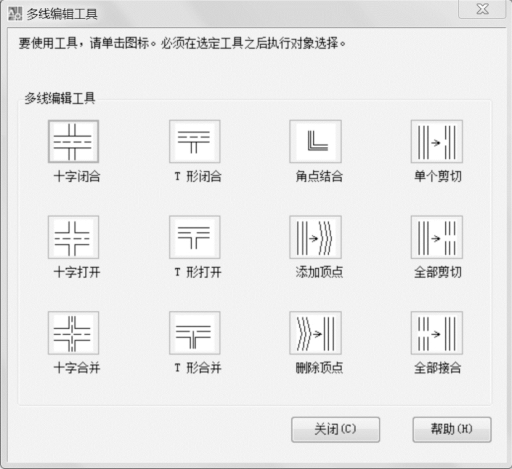

图3.15　多线编辑工具

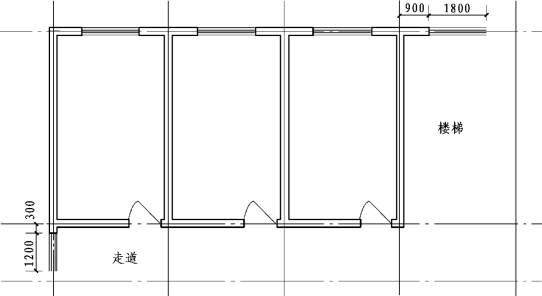

2）用“多线”命令绘制一个房间的窗

先在墙线图层中绘制窗洞位置（图3.16），再绘制窗。

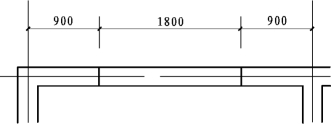

图3.16　窗洞位置

系统自带的多线样式“STANDARD”是两条间距为1的多线。通过多线绘制四线窗，首先要创建“多线样式”。

（1）创建多线样式

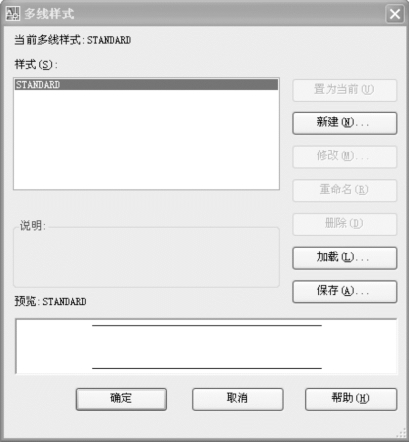

①单击下拉菜单的“格式”→“多线样式”，弹出“多线样式”对话框（图3.17）。对话框中可以看到系统自带的“STANDARD”样式，在下部的“预览”窗口中显示了该样式。

②单击“新建”按钮，弹出如图3.18所示的“创建新的多线样式”对话框，在该对话框中为多线样式命名“四线窗-100”（外侧两条线间距为100）。单击“继续”按钮弹出“新建多线样式：四线窗-100”对话框（图3.19），在对话框右上角的“图元”项中能看到基础样式“STANDARD”的“偏移”：“0.5”和“-0.5”，即两条线间距为1。

图3.17　“多线样式”对话框

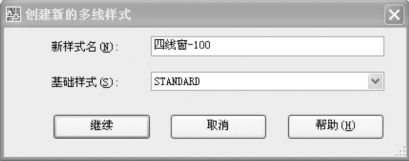

图3.18　为多线样式命名

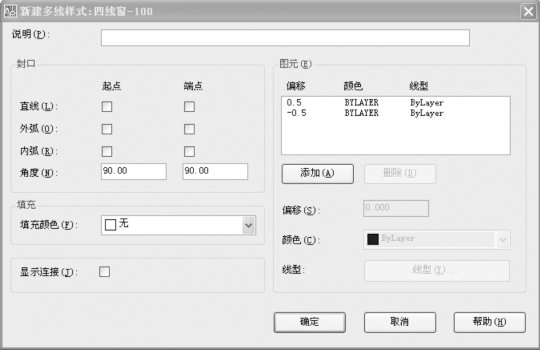

图3.19　“新建多线样式：四线窗-100”对话框中显示基础样式“STANDARD”的参数

③单击对话框中的“添加”按钮，在其下方的“偏移”数据框自动添加“0.000”，将其改为“50”；继续“添加”，“偏移”数据分别改为“-50”“15”“-15”，在图元数据列表中显示所有的图元，如图3.20（a）所示；然后单击数据列表中的“0.5”，“删除”按钮变亮，将该图元“删除”，同样删除“-0.5”。修改好的图元数据列表如图3.20（b）所示。

创建窗的多线样式，最外侧的两条线间距为100，而不是240，是为了使多线样式具有通用性。如在240墙中画窗，将比例改为2.4；绘制370墙中的窗，将比例改为3.7。

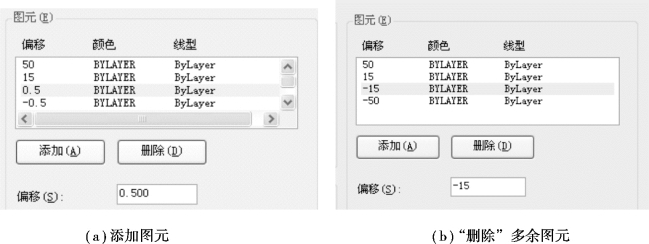

图3.20　添加和删除“图元”

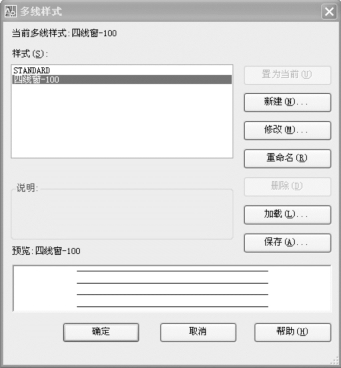

④单击“新建多线样式：四线窗-100”对话框的“确定”按钮，返回“多线样式”对话框（图3.21），在该对话框中可见“样式”下方的列表中多了新建的样式“四线窗-100”，同时在下方的“预览：四线窗-100”中可见其样式。单击“四线窗-100”可对其进行“修改”“重命名”和“保存”等操作。

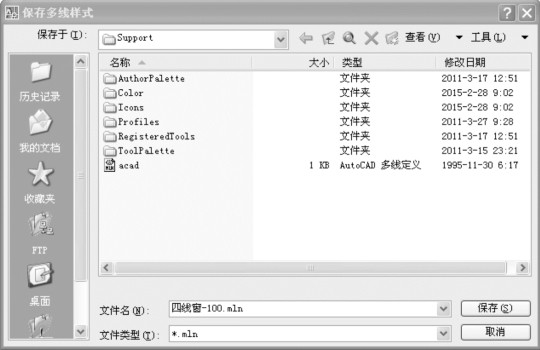

⑤单击如图3.21所示的“多线样式”对话框中的“保存”按钮，弹出“保存多线样式”对话框（图3.22）。将“四线窗-100”保存在文件中，可在不同的文件中加载调用。单击“保存多线样式”对话框中的“保存”按钮，返回“多线样式”对话框，将“四线窗-100”样式置为当前；单击“确定”按钮，完成多线样式的创建。

（2）用新建的多线样式“四线窗-100”绘制窗

调用【多线】（ML）命令，命令行提示及操作如下：

命令：ML　　＞＞快捷命令。

MLINE　＞＞显示命令全称。

当前设置：对正=无，比例=1.00，样式=四线窗-100　　＞＞创建多线样式时已将“四线窗-100”置为当前。

指定起点或[对正（J）/比例（S）/样式（ST）]：　S　　＞＞键入“S”并回车，改变比例。

输入多线比例＜1.00＞：　2.4　　＞＞键入“2.4”并回车，将“四线窗-100”的线间距扩大2.4倍，用于240墙。

当前设置：对正=无，比例=2.40，样式=四线窗-100

指定起点或[对正（J）/比例（S）/样式（ST）]：　＞＞单击窗洞的墙线与轴线的一个交点。

指定下一点或[放弃（U）]：　＞＞单击窗洞的墙线与轴线的另一个交点。

绘制的窗如图3.23所示。单击绘制的窗，可见多线对象和两个夹点（即绘制窗时点“起点”和“下一点”。

图3.21　返回“多线样式”对话框

图3.22　“保存多线样式”对话框

图3.23　用多线绘制的窗

3）绘制一个房间的门

(www.daowen.com)

图3.24　房间的门

房间的门如图3.24所示。洞口两侧竖线为墙线。

绘制门的1000 mm长斜线时，斜线的第一点（右下点）选墙线与轴线的交点，下一点可键入“@1000＜135”。也可通过“极轴追踪”快速绘制，方法是：右键单击状态栏的“极轴”，弹出“草图设置”对话框（图3.25），将“增量角”下方的“90”改为“45”，单击“确定”按钮。在输入下一点时，光标向大致左上方引出，自动追踪135°（极轴追踪按45°增加），键入1000，回车。

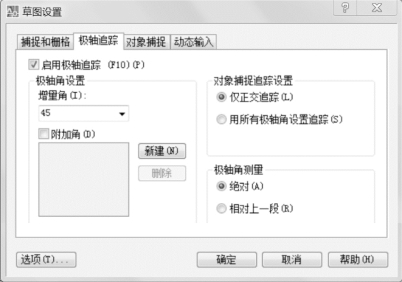

图3.25　设置“极轴追踪”

4）复制另2个房间的门和窗

将绘制好的第一个房间的门和窗复制到另两个房间（图3.26）。在命令行执行过程中，“基点”选“1”点，“下一点”分别单击“2”点和“3”点。

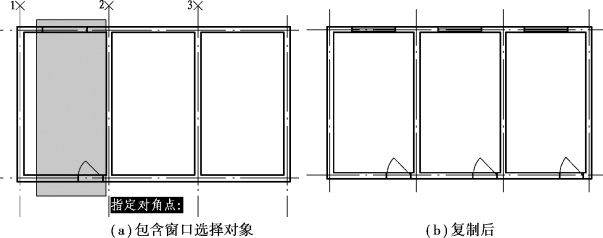

图3.26　复制门窗

5）修剪门窗洞口的墙体

（1）图层操作

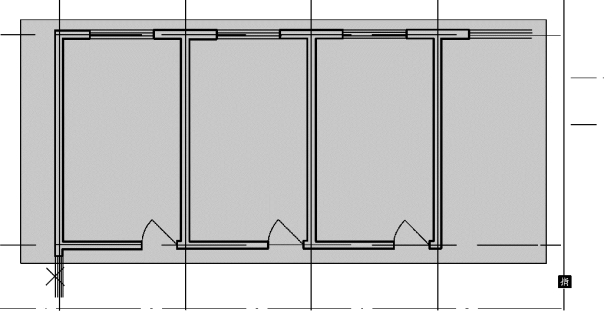

在“图层工具栏”的下拉列表中单击“轴线”和“门窗”图层最前面的“开/关”图标，关闭“轴线”和“门窗”图层，图中只显示“墙体”（图3.27），方便图形修剪。

（2）修剪墙体

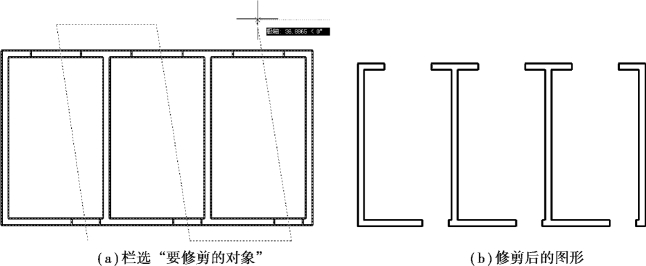

【多线】命令绘制的墙体不能【修剪】，应将其【分解】，洞口的【修剪】过程如图3.28所示。

执行命令后，部分命令行提示及操作如下：

选择对象：　　＞＞直接回车，全选。

选择要修剪的对象，或按住Shift键选择要延伸的对象，或[栏选（F）/窗交（C）/投影（P）/边（E）/删除（R）/放弃（U）]：　F　　＞＞键入“F”，选择“栏选”方式。

指定第一个栏选点：　＞＞点选第一房间的门外一点。

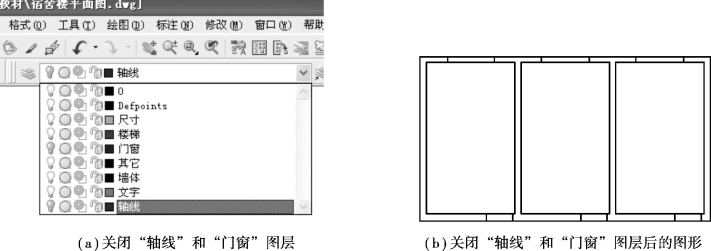

图3.27　关闭“轴线”和“门窗”图层及图形显示

指定下一个栏选点或[放弃（U）]：　＞＞穿过第一房间的门窗任意处点击。

依次点选下一点，如图3.28（a）所示，栏选穿过所有门窗后，回车结束。修剪后的图形如图3.28（b）所示。

图3.28　修剪门窗洞口的墙体

6）完成其他部分的墙体和门窗

（1）绘制走道和楼梯间的墙和窗（图3.29）

图3.29　走道和楼梯间的墙和窗

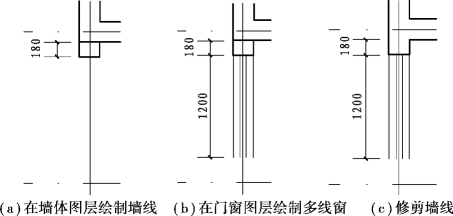

走道墙和窗的绘制过程如图3.30所示，楼梯间墙和窗的绘制过程相同。

图3.30　走道墙和窗的绘制过程

（2）向下【镜像】已绘的窗和门窗

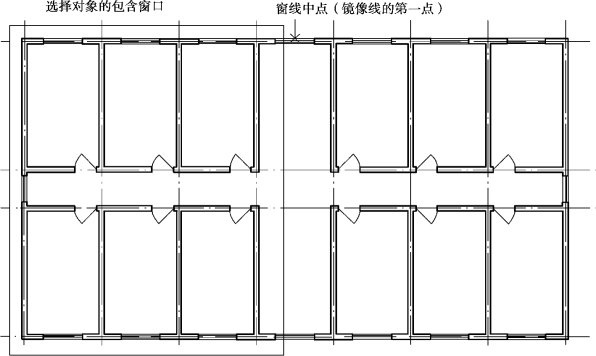

选择对象时用包含窗口（从左到右），如图3.31所示；镜像轴为通过图中“×”点的水平线：第一点选走道窗的中点（图中“×”点），第二点向水平方向引出，单击回车完成图形镜像。

图3.31　向下镜像已绘的窗和门窗

（3）用“镜像”命令完成右侧的墙和窗

镜像后图形如图3.32所示。

（4）修改会议室

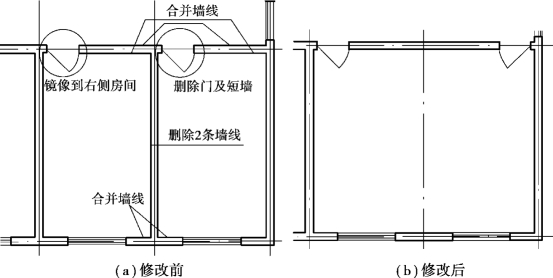

将右下角的2个房间合为1个会议室，如图3.33所示。修改步骤如下：

①删除2条竖墙线及右门和门两侧短墙；

②合并断开的墙线；

③将左侧房间的门（包括门洞墙线）镜像到右侧房间，镜像轴为两房中间的竖轴线；

④修剪右侧门的墙线，打开洞口。

（5）修改女卫生间

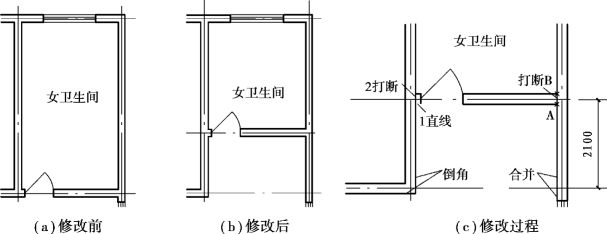

女卫生间的修改如图3.34所示。

图3.32　用【镜像】命令完成右侧墙线和窗线

图3.33　会议室的修改

图3.34　女卫生间的修改

①将墙与门向上移动2100，并补绘该墙的轴线；用【倒角】命令修改左下墙角；用【合并】命令修改右下墙角。

②用【打断】命令修改右上墙角（也可用修剪命令）。

【打断】命令的调用方法有：单击“修改”工具栏的图标单击下拉菜单的“修改”→“打断”；在命令行键入命令“Break”（Br）。执行命令后，命令行提示及操作如下：

命令：_break选择对象：　　＞＞点选要打断的墙线（必须点选）。

指定第二个打断点 或[第一点（F）]：F　　＞＞键入“F”，回车。重新选第一打断点。如直接回车，会将上一步点选对象的点作为第一点。

指定第一个打断点：　　＞＞单击“A”点。

指定第二个打断点：　　＞＞单击“B”点。（A，B点可交换）。

③绘制左上角墙线1，同样【打断】墙线2。

7）修改展示区外墙

①用【拉伸】命令将窗和相应的尺寸向两侧分别扩大540，如图3.35所示。

图3.35　窗的修改

②增加墙垛，如图3.36所示。

a.打开墙体图层，利用对象追踪绘制直线，完成一个墙垛；【复制】第一个墙垛，完成第二个墙垛，如图3.36（a）所示。

b.用【打断】或【修剪】命令修改墙垛，如图3.36（b）所示。

图3.36　增加墙垛
