建筑CAD教程:设置图层并提升绘图效率

形象地说,一个图层就像一张透明图纸,可以在不同的透明图纸上分别绘制不同的实体,再将这些透明图纸叠加起来,从而得到最终复杂图形。在屏幕上所看到的图形,实际上是由若干图层叠加的结果。如在平面图中,把墙体分为一层,门窗分为一层,标注分为一层,不同的图层通过不同的颜色、线型和线宽来区分,这样可以方便绘图和看图,提高绘图质量,易于管理绘图信息。

1)图层的设置

本例创建“轴线、墙体、门窗、尺寸、文字、其他”6个图层。6个图层的颜色自定;轴线的线型为点画线,其余为连续线(默认);墙体的线宽为粗线,设为0.50 mm宽,其余默认。

【图层】命令的调用方法有:单击下拉菜单的“格式”→“图层”;单击“图层”工具栏上的“”(图3.2),在命令行输入“Layer或Ddlmode”(La)。启动图层命令后,弹出如图3.3所示的“图层特性管理器”对话框。在该对话框中可以创建新图层、删除图层和管理图层。

图3.2 “图层”工具栏

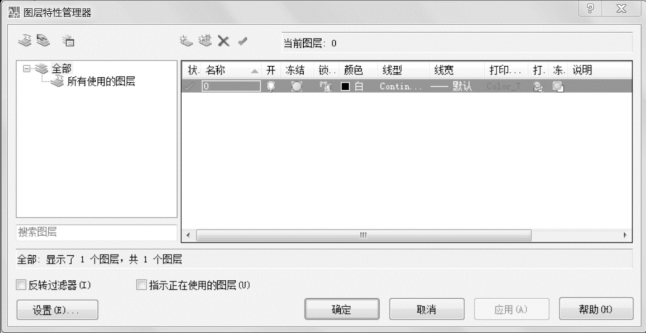

图3.3 “图层特性管理器”对话框

(1)创建新图层

在“图层特性管理器”对话框中单击“新建”按钮,一个新图层“图层1”将出现在图层显示窗口中。此时“图层1”的层名处于活动状态,可改变层名为“轴线”。重复以上操作,新建其他图层。图层创建后可在任何时候新建图层和更改图层的名称。

如果多次单击按钮,图层显示依次列出“图层1”,…,“图层n”。再点图层名,也可依次更改图层名。

注意:图层名称没有大小写字母之分,中文、英文均可;如果用户在创建新图层时,图层显示在窗口中存在一个选定图层,则新图层将沿用选定图层的特性。

(2)删除图层

在绘图过程中,用户可随时删除一些不用的图层。其方法是选择要删除的图层,然后单击“删除”按钮即可。但需注意的是,不能删除0层、Defpoit(定义点)层、当前层、外部引用所在层以及包含有对象的图层。

(3)设置图层颜色

默认的各图层颜色为白色,若要改变图层颜色,在“图层特性管理器”对话框中,选中要设置颜色的图层,单击图层中的颜色图标,AutoCAD弹出一个“选择颜色”对话框。在对话框中选择所需的颜色,单击“确定”按钮即可。如将“轴线”图层设为红色,单击轴线行的颜色按钮,在“颜色选择”对话框中选红色,单击“确定”按钮即可(图3.4)。

注意:在图形打印输出时可以设置每种颜色的打印线宽,如果以颜色来控制打印线宽,需要将不同线宽的对象设置为不同的颜色。

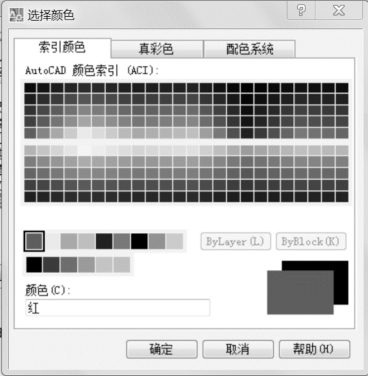

图3.4 “选择颜色”对话框

(4)设置线型

默认的各图层线型为连续线(Continous),将“轴线”图层的线型改为点画线。

在“图层特性管理器”对话框中,选中要设置线型的图层“轴线”层,单击图层中的线型,AutoCAD弹出一个“线型选择”对话框。

列表框中默认只有“Continuous”(连续线),选择“加载...”按钮装载线型,弹出如图3.5所示的对话框。

选择“ACAD-IS004W100”,然后单击“确定”按钮,线型即被装入(图3.6)。

在“选择线型”对话框中选择所需线型“ACAD-IS004W100”,单击确定。

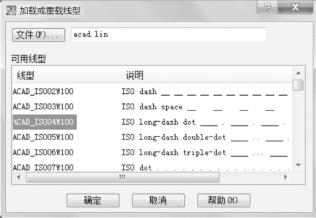

图3.5 “加载或重载线型”对话框

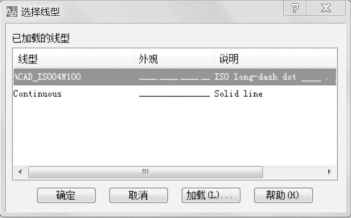

图3.6 “选择线型”对话框

单击下拉菜单【格式】→【线型…】,弹出“线型管理器”对话框(图3.7)。将“全局比例因子”改为“100”。

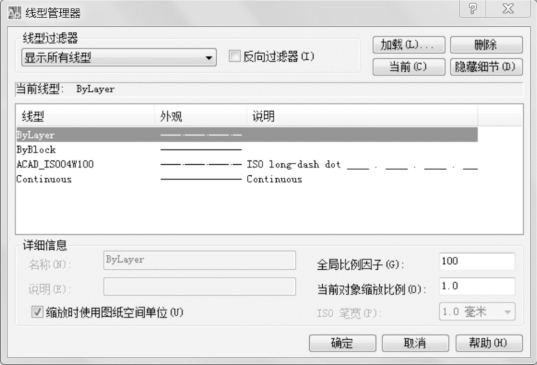

图3.7 “线型管理器”对话框

(5)设置线宽(www.daowen.com)

将“墙体”图层的线宽改为“0.50毫米”。

在“图层特性管理器”中选中“墙体”图层,选择图层中的线宽,AutoCAD弹出一个“线宽”对话框(图3.8);选择“0.50毫米”,单击“确定”按钮。

注意:如果以颜色控制打印线宽,可不设置各层的线宽。如果以对象控制打印线宽,需要设置不同图层对象的线宽。本书为了在绘图过程中显示不同对象的线宽,采用对象来控制打印线宽。

(6)将“轴线”图层置为当前层

要绘制轴线,需将该层置为当前层,当前层就是当前绘图层。AutoCAD默认0层为当前层。在“图层特性管理器”对话框中,选择“轴线”图层使其呈高亮度显示,然后单击(置为当前),可将该层置为当前层。此外还可以在“图层特性管理器”中用鼠标双击“轴线”图层将该层设置为当前层。将“图层特性管理器”对话框的各项设置好,单击“确定”完成图层的设置。

当前层的层名和属性状态都显示在“图层”工具栏上。单击“图层”工具栏右侧的“▼”,点选某图层,也可将该图层置为当前层,如图3.9所示。

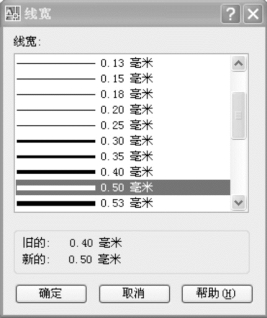

图3.8 “线宽”对话框

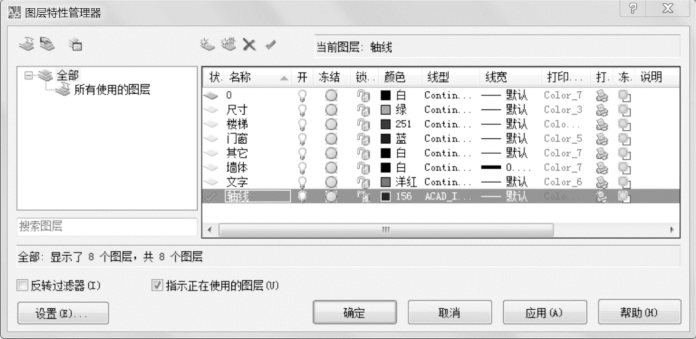

图3.9 设置好的图层

2)图层的管理

对图层管理熟练与否直接影响绘图效率,AutoCAD提供了一组状态开关,用以控制图层状态属性。这些状态开关有:

①打开/关闭:图层关闭后,该层上的对象不能显示和打印。如果关闭当前层,AutoCAD会弹出警告对话框,提示用户关闭了当前正在工作的图层。

②冻结/解冻:图层冻结后,该层上的对象不会显示、打印或重新生成,从而加快了ZOOM,PAN,VPOINT命令的速度,有利于对象的选择,节省了复杂图形重新生成的时间。

③上锁/解锁:图层上锁后,用户只能观察该层上的实体,不能对其进行编辑和修改,但实体仍可以显示和输出。

④打印:设置该层是否打印输出。

3)“图层”与“特性”工具栏的使用

(1)“图层”工具栏(图3.10)

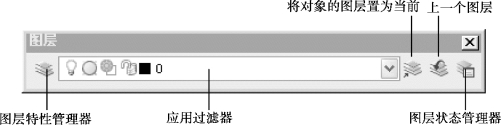

图3.10 “图层”工具栏

①图层特性管理器:单击该按钮,打开“图层特性管理器”对话框,可进行图层设置。

②应用过滤器:对图层的应用。如图中显示出来的当前层是“0”层,并显示当前层的状态为“打开、解冻、解锁”等。单击其右侧的按钮,在下拉列表中,可看到所有的图层,点选某图层可将其置为当前并控制其状态。先选对象再点某图层,会改变对象的图层。

③将对象的图层置为当前:先选择图中的某个对象,再单击该按钮,可将该对象所在的图层置为当前。

④上一个图层:单击该按钮将上一个图层置为当前。

(2)“特性”工具栏(图3.11)

图3.11 “特性”工具栏

①颜色控制:该下拉列表框中列出了随层(ByLayer)、随块(ByBlock)以及图形可选用的颜色。单击列表框中的最后一项“选择颜色…”,将弹出“颜色”选择对话框,给用户提供更多的颜色选择。当图形中没有选择实体时,在该列表框中选取的颜色将被设置为系统当前颜色;当图形中选取了实体后,选中的实体颜色将显示在列表中,而系统的当前颜色不会改变。

②线型控制:该下拉列表框中列出了随层、随块以及当前图形中可用的各种线型。当图形中没有实体选中时,在列表框中选取的线型将成为系统当前线型;当图形中有实体被选中时,则选中的实体线型将显示在表中,系统的当前线型不变。

③线宽控制:该下拉列表框中列出了随层、随块以及其他所有可用的线宽。当图形中没有选择实体时,用户在列表框中选取的线宽将成为系统当前线宽;当图形中选中了实体时,则选中实体的线宽将显示在列表中,当前线宽不变。

先选对象再单击某“特性”工具栏中的某个“颜色”“线型”或“线宽”,会改变对象的特性。

注意:特性工具栏的“颜色”“线型”“线宽”控制对象的属性。当设置了图层,一般要将特性工具栏中的“颜色”“线型”“线宽”均设置为随层(ByLayer),这样绘制的对象特性由该层所设置的“颜色”“线型”“线宽”来控制,保证图层上的对象风格一致,便于观察和出图打印。
