图2.27　造型顶

造型顶的绘图步骤如图2.28所示。

1）绘制同心圆〔图2.28（a）〕

【圆】命令调用方法：

①单击“绘图”工具栏的图标

②单击下拉菜单的“绘图→圆”；

③输入命令“Circle（C）”。命令行提示如下：

命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]：　　＞＞任意点击确定圆心位置。

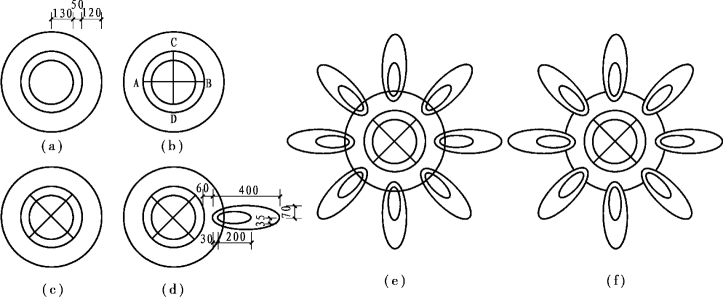

图2.28　造型顶的绘图步骤

指定圆的半径或[直径（D）]＜1007.2811＞：130　　＞＞键入“130”，回车，画半径为130的圆。

命令：　　＞＞空格（重复画圆命令）。

CIRCLE指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]：　＞＞勾选【对象捕捉】的“圆心”，并在打开状态，光标从圆滑向内侧，单击捕捉到的圆心点，画同心圆。

指定圆的半径或[直径（D）]＜130.0000＞：180　　＞＞键入半径“180”，回车，画半径为180的圆。

命令：　　＞＞空格（重复画圆命令）。

CIRCLE指定圆的圆心或[三点（3P）/两点（2P）/相切、相切、半径（T）]：　　＞＞重复单击同心圆的圆心。

指定圆的半径或[直径（D）]＜180.0000＞：300　　＞＞键入半径“300”，回车，画半径为300的圆。

2）绘制直线，旋转直线〔图2.28（b）、（c）〕

①设置【对象捕捉】的“象限点”，并在打开状态，绘制直线AB和CD，ABCD四点为圆的象限点，如图2.28（b）所示。

②用【旋转】将AB和CD直线旋转45°，如图2.28（c）所示。

【旋转】命令的调用方法：

①单击“修改”工具栏的图标

②单击下拉菜单的“修改→旋转”；

③输入命令“Rotate（Ro）”。命令行提示如下：

命令：_rotate

UCS当前的正角方向：　ANGDIR=逆时针　ANGBASE=0

选择对象：指定对角点：找到2个　　＞＞选择AB和CD直线2个对象。

选择对象：　　＞＞回车，结束选择对象。

指定基点：　＞＞单击AB和CD的交点或中点。

指定旋转角度，或[复制（C）/参照（R）]：45　　＞＞键入“45”，回车，所选对象逆时针旋转45°。

注意：当输入负值时，对象将顺时针旋转。

3）绘制2个椭圆〔图2.28（d）〕

【椭圆】命令的调用方法：

①单击“绘图”工具栏的图标

②单击下拉菜单的“绘图→椭圆”；

③输入命令“Ellipse（EL）”。命令行提示如下：

命令：_ellipse(www.daowen.com)

指定椭圆的轴端点或[圆弧（A）/中心点（C）]：　＜对象捕捉追踪 开＞60　　＞＞追踪中间圆的右“象限点”，向右引出光标，键入“60”并回车，此时光标指向大椭圆左侧象限点。

指定轴的另一个端点：400　　＞＞向右引出光标，键入“400”并回车，确定了椭圆的长轴。

指定另一条半轴长度或[旋转（R）]：70　＞＞键入“70”并回车，确定了椭圆另一轴的半轴长度。

命令：_ellipse　　＞＞空格，重复命令。

指定椭圆的轴端点或[圆弧（A）/中心点（C）]：30　＞＞追踪大椭圆左侧“象限点”，向右引出光标，键入“30”并回车，此时光标指向小椭圆左侧象限点。

指定轴的另一个端点：200　　＞＞同上。

指定另一条半轴长度或[旋转（R）]：35　＞＞同上。

4）环形阵列生成8组椭圆〔图2.28（e）〕

【阵列】命令调用方法：

①单击“修改”工具栏的图标

②单击下拉菜单的“修改→阵列”；

③输入命令“Array（Ar）”。弹出阵列对话框（图2.29）。

点选“环形阵列”，然后单击“选择对象”前的图标，返回绘图屏幕，选择要阵列的对象（2个椭圆），命令行提示：

选择对象：指定对角点：找到2个　　＞＞选择2个椭圆。

选择对象：　　＞＞回车，结束选择对象，返回阵列对话框，单击中心点后面的图标，返回绘图屏幕。

指定阵列中心点：　点击圆的中心（即AB与CD的交叉点），返回对话框。

在对话框的“项目总数”后，将原数据改为“8”；填充角度默认“360”（项目间角度自动换算为“45”）随着数据的修改，对话框右侧不断变换显示阵列效果，单击“确定”完成图形绘制。

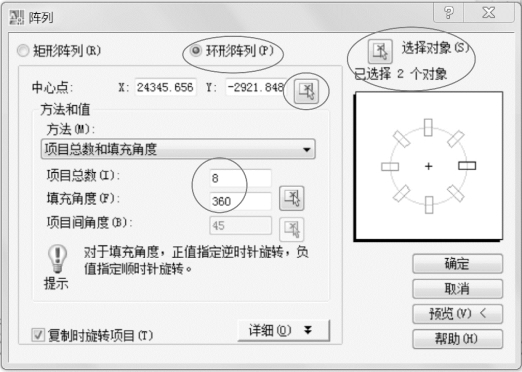

图2.29　“阵列”对话框

5）修剪8个大椭圆之间的圆上部分弧线〔图2.28（f）〕

【修剪】命令调用方法：

①单击“修改”工具栏的图标

②单击下拉菜单的“修改→修剪”；

③输入命令“Trim（T）”。命令行提示如下：

命令：_trim

当前设置：投影=UCS，边=无

选择剪切边...

选择对象或＜全部选择＞：　找到1个　　＞＞点选一个大椭圆，下同。

……　　＞＞依次点取8个大椭圆。

选择对象：找到1个，总计8个

选择对象：　　＞＞回车，结束选择对象，如图2.30（a）所示。

注意：对于8个椭圆的选择，可用“快速选择”的方法，详见本节命令拓展。

选择要修剪的对象，或按住Shift键选择要延伸的对象，或

[栏选（F）/窗交（C）/投影（P）/边（E）/删除（R）/放弃（U）]：　＞＞拾取框点大椭圆之间的圆部分，被剪掉该部分，如图2.30（b）、（c）所示。

选择要修剪的对象，或按住Shift键选择要延伸的对象，或

[栏选（F）/窗交（C）/投影（P）/边（E）/删除（R）/放弃（U）]：　＞＞同样将其他7个大椭圆之间的圆部分剪掉，完成图形。

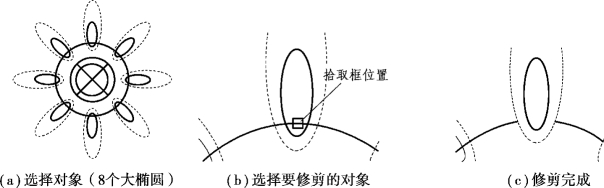

图2.30　修剪8个大椭圆之间的圆上部分弧线
