1）圆弧

除了本节绘平面门时所用的“圆心、起点、端点”方式，在下拉菜单的“绘图”→“圆弧”中可看到11种绘制圆弧的方式（图2.20），可根据绘图时的条件进行选择。下面介绍绘制建筑图时常用的方法：

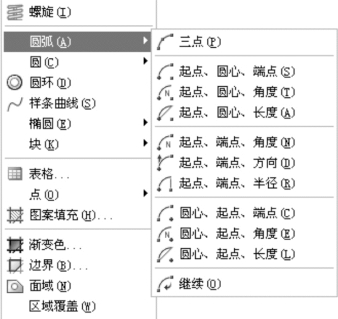

图2.20　绘制圆弧的方式

图2.21　三点画圆弧

（1）“三点”方式

通过指定圆弧上的3个点绘制圆弧。如图2.21所示，绘制拱形窗时，已绘制窗洞（已有A，C两点）和已知拱高的辅助线（已有中点B），通过A，B，C三点可绘制圆弧拱。

该项是Arc命令的缺省选项，选择该选项后，命令行提示：

命令：_arc指定圆弧的起点或[圆心（C）]：　　＞＞单击A点。

指定圆弧的第二个点或[圆心（C）/端点（E）]：　＞＞单击B点。

指定圆弧的端点：　　＞＞单击C点。

注意：三点要按顺序单击。A—B—C，或C—B—A均可。

（2）“起点、圆心、角度”和“圆心、起点、角度”方式

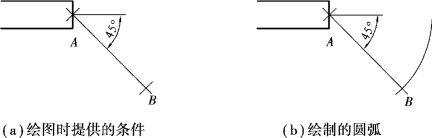

这两种方式所提供的绘图条件是一样的，只是先确定哪项的问题。如图2.22所示，在绘制门的开启弧线时，已确定圆心为A点，起点B点，门的斜线是“45°”。调用命令后命令行提示如下：

图2.22　“起点、圆心、角度”绘制圆弧

命令：_arc指定圆弧的起点或[圆心（C）]：　　＞＞单击B点。

指定圆弧的第二个点或[圆心（C）/端点（E）]：_c指定圆弧的圆心：　＞＞单击A点。

指定圆弧的端点或[角度（A）/弦长（L）]：_a指定包含角：45　　＞＞键入“45”，回车。

2）多段线

多段线是作为单个对象创建的相互连接的序列线段，可以创建直线段、弧线段或两者的组合线段。绘制多段线的弧线段时，圆弧的起点就是前一条线段的端点，可以指定圆弧的角度、圆心、方向或半径。通过指定一个中间点和一个端点，也可以完成圆弧的绘制。

使用“宽度”和“半宽”选项可以设置要绘制的下一条多段线的宽度。零（0）宽度生成细线；大于0的宽度生成宽线。如果“填充”模式打开则填充该宽线，如果关闭则只画出轮廓。“半宽”选项通过指定宽多段线的中心到外边缘的距离来设置宽度。

多段线提供单个直线所不具备的编辑功能。例如，可以调整多段线的宽度和曲率。创建多段线之后，可以使用“多线编辑（PEDIT）”命令对其进行编辑，或者使用【分解】（EXPLODE）命令将其转换成单独的直线段和弧线段。

如图2.23所示，绘制带阴影的窗，图中包含线宽“200”和“0”，有直线和圆弧。绘制过程如下：

命令：_pline

图2.23　用“多段线”绘制带阴影的窗

指定起点：　　＞＞单击A点。

当前线宽为0.0000

指定下一个点或[圆弧（A）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：2000　＞＞水平向右键入“2000”，回车。

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：1500　＞＞竖直向上键入“1500”，回车。

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：W　　＞＞键入“W”，回车，改变线宽。

指定起点宽度＜0.0000＞：　　＞＞回车，绘制圆弧CD段的起点为“0”宽。

指定端点宽度＜0.0000＞：200　　＞＞键入“200”，回车，圆弧段CD的端点为“200”宽。

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：A　＞＞键入“A”，回车，改画圆弧。

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：A　＞＞键入“A”，回车，确定圆弧的角度。

指定包含角：135　　＞＞键入“135”回车。

注意：如果是绘制180°的角度可不用此步和上一步，系统默认180°。

指定圆弧的端点或[圆心（CE）/半径（R）]：　＞＞单击D点。

指定圆弧的端点或[角度（A）/圆心（CE）/闭合（CL）/方向（D）/半宽（H）/直线（L）/半径（R）/第二个点（S）/放弃（U）/宽度（W）]：L　＞＞键入“L”回车，改画直线。

指定下一点或[圆弧（A）/闭合（C）/半宽（H）/长度（L）/放弃（U）/宽度（W）]：C　＞＞键入“C”，回车，闭合图形。

3）倒角

（1）用直线命令绘制平台的台阶处理

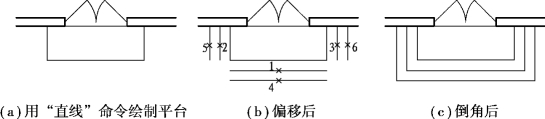

在本节前面绘制台阶平面图时，用【多段线】命令绘制平台，偏移后即生成完整的踏步。如果用【直线】命令绘制平台，如图2.24（a）所示；定距300【偏移】平台线后得到的踏步线如图2.24（b）所示。需要用【倒角】命令加以处理。

图2.24　用直线命令绘制平台的台阶处理步骤

【倒角】命令的调用方法有：

①单击“修改”工具栏的图标

②单击下拉菜单的“修改”→“倒角”；

③在命令行键入命令“Chamfer”。执行命令后，命令行提示及操作如下：

命令：_chamfer

（“修剪”模式）当前倒角距离1=0，距离2=0　＞＞默认选项为“修剪”，两个对象的倒角距离都是0。可以通过选项“距离”（D）来改变两边的倒角距离（与绘制矩形时设置倒角距离类似）。

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：　M　　＞＞键入“M”，回车，选择“多个”。

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：　　＞＞单击“线1”。

选择第二条直线，或按住Shift键选择要应用角点的直线：　　＞＞单击“线2”。(www.daowen.com)

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：　　＞＞单击“线1”。

选择第二条直线，或按住Shift键选择要应用角点的直线：　　＞＞单击“线3”。

…　　＞＞同样单击“线4”和“线5”；单击“线4”和“线6”。完成【倒角】操作的台阶如图2.24（c）所示。

（2）其他选项的说明和示例

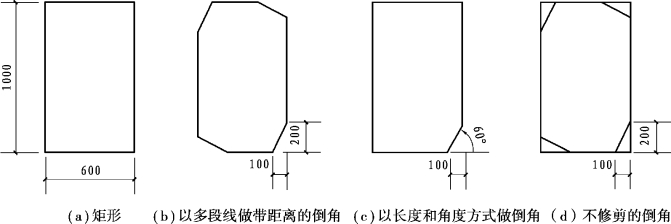

绘制如图2.25（a）所示的矩形，并复制3个，将复制的3个矩形分别修改为如图2.25（b）、（c）、（d）所示的形状。

图2.25　倒角的不同处理方式

①以多段线做带距离的倒角〔图2.25（b）〕：

（“修剪”模式）当前倒角距离1=0.0000，距离2=0.0000　　＞＞当前倒角环境描述。

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：　D　　＞＞键入“D”并回车，设置倒角距离。

指定第一个倒角距离＜0.0000＞：100　　＞＞键入“100”并回车。

指定第二个倒角距离＜100.0000＞：200　　＞＞键入“200”并回车。

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：　P　　＞＞键入“P”并回车，对多段线（矩形）进行倒角。

选择二维多段线：　　＞＞点选矩形。

4条直线已被倒角　　＞＞一次操作多段线所有的角。

②以角度方式做倒角〔图2.25（c）〕：

（“修剪”模式）当前倒角距离1=100，距离2=200　　＞＞当前倒角环境描述，默认上一次。

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：　　A　　＞＞键入“A”并回车，选择长度和角度的方式。

指定第一条直线的倒角长度＜0.0000＞：100　　＞＞键入“100”并回车，设置长度。

指定第一条直线的倒角角度＜0＞：60　　＞＞键入“60”并回车，设置角度。

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：　＞＞单击矩形下边线。

选择第二条直线，或按住Shift键选择要应用角点的直线：　　＞＞单击矩形右边线。

③以距离方式做不修剪的倒角〔图2.25（d）〕：

（“修剪”模式）当前倒角长度=100.0000，角度=60　　＞＞当前倒角环境描述：“修剪”的“角度”方式。

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：　E　　＞＞键入“E”并回车，改变方式。

输入修剪方法[距离（D）/角度（A）]＜角度＞：D　＞＞键入“D”并回车，选择“距离”的方式。

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：　T　　＞＞键入“T”并回车。

输入修剪模式选项[修剪（T）/不修剪（N）＜修剪＞]：N　＞＞键入“N”并回车，选择不修剪。

选择第一条直线或[放弃（U）/多段线（P）/距离（D）/角度（A）/修剪（T）/方式（E）/多个（M）]：　P

选择二维多段线：

4条直线已被倒角

注意：对于多段线可以按多段线一次操作所有角，也可以将其看成简单对象来处理一个角。

4）圆角

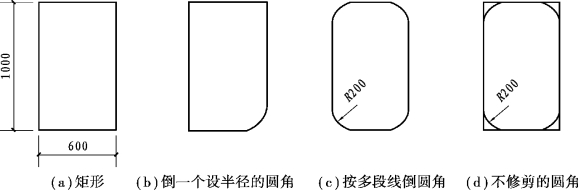

绘制如图2.26（a）所示的矩形，并复制3个，将复制的3个矩形加上圆角，如图2.26（b）、（c）、（d）所示的形状。

图2.26　“圆角”的使用

【圆角】命令的调用方法有：

①单击“修改”工具栏的图标

②单击下拉菜单的“修改”→“圆角”；

③在命令行键入命令“Fillet”。执行命令后，命令行提示及操作如下：

a.倒一个设半径的圆角〔图2.26（b）〕：

命令：_fillet

当前设置：模式=修剪，半径=0.0000　＞＞当前圆角环境描述。

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：R　　＞＞键入“R”并回车，设置圆角半径。

指定圆角半径＜0.0000＞：200　　＞＞键入“200”并回车，设置圆角半径为200。

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：　＞＞单击矩形下边线。

选择第二个对象，或按住Shift键选择要应用角点的对象：　　＞＞单击矩形右边线。

b.按多段线倒圆角〔图2.26（c）〕：

当前设置：模式=修剪，半径=200.0000

选择第一个对象或[放弃（U）/多段线（P）/半径（R）/修剪（T）/多个（M）]：P　　＞＞键入“P”并回车，按多段线倒圆角。

选择二维多段线：　　＞＞点击矩形。

4条直线已被圆角　　＞＞多段线的所有直线都倒圆角。

c.倒不修剪的圆角〔图2.26（d）〕：

在选项“修剪（T）”中设置“不修剪，再按图2.26（c）操作。

【圆角】与【倒角】的操作方法非常相似，其选项“放弃、多段线、修剪、多个”用法一样。
