1）选择对象的方法

在AutoCAD中，编辑修改操作一般需要先选择操作对象，然后进行操作。所选择的对象便构成了一个集合，称为选择集，在构造选择集的过程中，被选中的物体将用虚线显示。常用构造选择集方法如下：

（1）单选

将光标移动到需要的图元上，按鼠标左键进行选取，每次只能选取一个图元。

（2）窗选

①窗口选取。点击鼠标左键从左到右构成矩形窗口，只有完全包含在这个窗口中的对象才被选中。如图2.3中，只能选中完全包含的下部两个对象，不能选中上部对象。

②窗交选取。点击鼠标左键从右到左构成矩形窗口，不仅完全包括在这个窗口中的对象被选中，与这个窗口相交的对象也会被选中。如图2.4中，所有对象都被选中。

图2.3　窗口选取

图2.4　窗交选取

（3）选择所有图元

使用快捷键Ctrl+A，即可选中所有图元。

（4）返回（undo）选项

去除选择集中最后一次选择的对象而不退出选择对象的提示。在选择对象提示下，输入“u”，然后回车，就可以返回到前一个选择状态。

（5）将对象从选择集中删除

如果想从选择集中删除某些对象的话，只要按住“Shift”键并单击要删除的图形对象即可。

（6）循环选择

如果在图形中某些对象重叠，想选择其中某一个对象时，采用一般的选择方法很难选中，此时可以按住“Ctrl”键并在重叠对象上依次单击，直到选中需要的对象为止。

2）对象捕捉

“对象捕捉”是AutoCAD提供的一个十分有效的方法。在绘图命令执行过程中，将光标移动到对象目标的附近，AutoCAD就会自动准确地捕捉对象上的特殊点。

（1）运行对象捕捉

单击屏幕下方状态栏的“对象捕捉”，可实现“对象捕捉”的开启与关闭，快捷键为“F3”。

在状态栏中的“对象捕捉”上单击鼠标右键，弹出“草图设置”对话框（图2.5），也可以单击下拉菜单的“工具”→“草图设置”来启动该对话框。从对话框中可看到对象捕捉的13种模式。打“√”的模式为已选择的对象捕捉模式，用户可通过点选来实现某种模式选择与否，也可通过“全部选择”和“全部清除”来快速选择。单击“确定”按钮就完成了对捕捉模式的设置。

这种捕捉方式可设置多种对象捕捉模式并同时打开它们，各种模式在整个绘图过程中都有效，直到通过设置来关闭它们为止。

（2）单点对象捕捉

在绘图过程中，要捕捉对象上的某个特殊点，可按住Shift键或Ctrl键的同时，在绘图区域单击鼠标右键，然后从弹出的对象捕捉快捷菜单中选择所需的对象捕捉模式（图2.6）；还可以将“对象捕捉”工具栏放在桌面上，点取快捷图标（图2.7）。这种捕捉方式是临时对象捕捉模式，在执行命令过程中只能使用一次，下次使用时必须再次单击该种对象捕捉模式，即只能一次性使用。

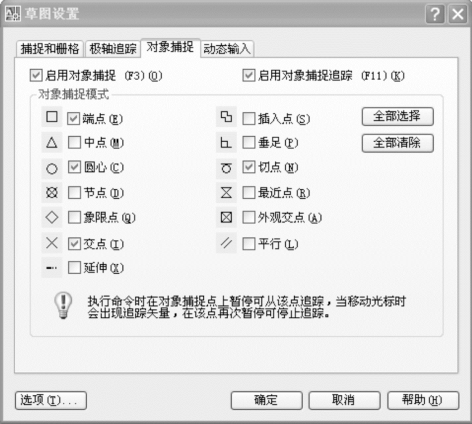

图2.5　对象捕捉模式的设置

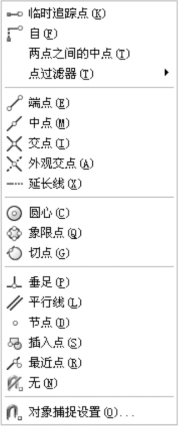

图2.6　对象捕捉快捷菜单

图2.7　对象捕捉工具栏

（3）按“Tab”键辅助捕捉(www.daowen.com)

当需要捕捉一个物体上的特殊点时，只要将光标靠近这个实体，不断地按“Tab”键，这个实体上的特殊点就会轮换显示出来；当需要的点显示出来时，单击左键即可捕中该点。当光标靠近两个及以上实体附近时，这些实体上的特殊点将先后轮换显示（其所属实体会变为虚线），这对图形局部较为复杂时捕捉点很有用。

3）对象捕捉追踪

对象捕捉追踪是快速而精确绘图的有效方法，要熟练使用。使用对象捕捉追踪可追踪以对象捕捉点为基础的对齐路径。例如，可以沿着基于对象的端点、中点或两对象交点的路径选取点。使用对象捕捉追踪时，将光标移动到目标对象捕捉点上，不要单击，暂停可临时获取该点，然后当移动鼠标到基于该点的水平、垂直或追踪极角增量方向的对齐路径时，这些路径就会显示出来（虚线显示）。沿路径移动鼠标可定位到所需点上，鼠标旁会显示离获取点的长度和追踪极角值等。

使用前，首先打开对象捕捉，然后打开状态栏上的“对象追踪”按钮（F11）。也可在“草图设置”对话框的“对象捕捉”选项卡中打开“启用对象捕捉追踪”复选框，如图2.8所示。

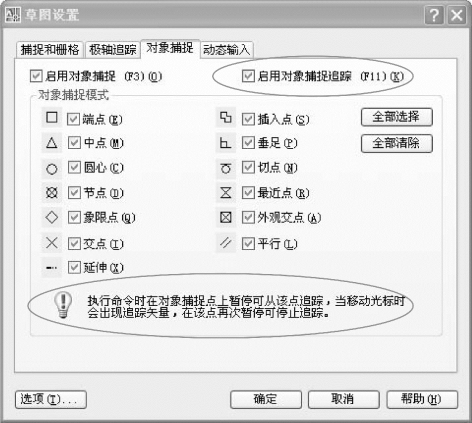

图2.8　对象追踪的开启与使用

4）正多边形

调用【正多边形】命令的方法有3种：

·单击“绘图”工具栏的图标

·单击下拉菜单的“绘图”→“正多边形”；

·输入命令“Polygon”（Pol）。

（1）绘制本节任务中的正六边形（图2.9）

调用【正多边形】命令后，命令行提示如下：

图2.9　边长为2000的正六边形

命令：_polygon输入边的数目＜4＞：6　　＞＞键入“6”，回车。

指定正多边形的中心点或[边（E）]：E　　＞＞用指定边（边长）的方式画正六边形。

指定边的第一个端点：　＞＞在屏幕上任点（作为A点）。

指定边的第二个端点：2000　＞＞光标向右引出方向，键入“2000”，回车。由“第一点”和“第二点”的距离确定边长。

（2）绘制如图2.10（a）所示的两个正六边形

图中内部正六边形“内接于”半径为2000的圆；外部正六边形“外切于”半径为2000的圆。

重复调用【正多边形】命令后，命令行提示及操作如下：

命令：_polygon输入边的数目＜6＞：　　＞＞回车。

指定正多边形的中心点或[边（E）]：　＞＞任意单击一点，作为正多边形的中心点。

输入选项[内接于圆（I）/外切于圆（C）]＜I＞：　　＞＞回车，选内接于圆的方式。

指定圆的半径：2000　　＞＞键入“2000”，回车，完成内部正六边形的绘制。

命令：　　＞＞回车，重复命令。

命令：_polygon输入边的数目＜6＞：　　＞＞回车，确认“6”。

指定正多边形的中心点或[边（E）]：　　＞＞追踪图2.10（b）中的两个“×”点的交点，作为外部正六边形的中心点。确保状态栏“对象捕捉”（F3）的“中点”和“端点”和“对象追踪”（F11）为打开，光标在图中上边的“×”点暂停后向下引，出现追踪矢量，光标再在图中右边的“×”点暂停后向左引，与上一个追踪矢量的交点即为中心点的位置。

输入选项[内接于圆（I）/外切于圆（C）]＜I＞：C　＞＞键入“C”回车，选“外切于圆”的方式。

指定圆的半径：2000　　＞＞键入“2000”，回车。

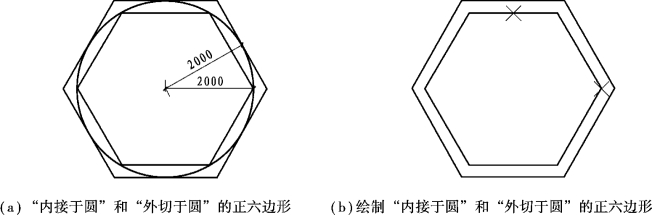

图2.10　指定中心和内接（外切）圆半径的正多边形
