建筑CAD第2版:绘图步骤与解析

1)设置“图形界限”

点击下拉菜单的“格式→图形界限”,或键入命令“limits”。命令行提示及操作如下:

命令:’_limits

重新设置模型空间界限:

指定左下角点或[开(ON)/关(OFF)]<0.0000,0.0000>: >>回车,执行缺省项。

指定右上角点<420.0000,297.0000>:42000,29700  >>键入“42000,29700”,回车。

点击【全部缩放】,这时屏幕上虽然没有看到变化,但绘图界限已经设置完毕,而且所设的范围已全部呈现在屏幕上。

2)用“直线”命令绘制上部三角形〔图2.2(a)〕

调用[直线]命令:单击“绘图”工具栏的图标按钮;输入命令“Line”(L);单击下拉菜单的“绘图”→“直线”,命令行提示及操作如下:

命令:-line指定第一点:  >>单击绘图区上任一点作为“A”点。

指定下一点:12000  >>光标水平向右引出(默认状态“极轴”是打开状态),键入12000,回车(或空格),得到“B”点。

注意:后面只写回车,省略“空格”。习惯左右手配合的用户建议用左手拇指按“空格键”。

指定下一点:@-6000,3000  >>键入“-6000,3000”,回车,得到“C”点。

注意:“”状态栏的【DYN】(动态输入)打开时,键入相对坐标时可省略“@”。

指定下一点或[闭合(C)/放弃(U)]:C  >>键入“C”回车,三角形闭合。

3)用“直线”命令绘制下部矩形〔图2.2(b)〕

重复【直线】命令(直接按“回车”或“空格”键),命令行提示及操作如下:

命令:-line指定第一点:  >>单击三角形左下角点“A”点(当鼠标靠近三角形左下角点时会出现一个橙色的方块,暂停显示为“端点”,此时单击就可精确捕捉到直线的端点。这是因为状态栏默认的“对象捕捉”设置了端点并打开。详见本节“命令拓展”。)

指定下一点或[放弃(U)]:6000 >>鼠标竖直向下引出方向,键入“6000”,回车。也可键入(@0,-6000)或(@6000<-90),回车。

指定下一点或[放弃(U)]:12000  >>鼠标水平向右引出,键入“12000”。

指定下一点或[放弃(U)]:  >>用鼠标单击三角形的右下角点“B”点。(www.daowen.com)

指定下一点或[放弃(U)]:  >>回车,结束命令。

注意:建筑图形中水平和垂直线条较多,可打开“状态栏”的【正交】(F8),使光标只能水平和垂直移动,以便于精确绘图。

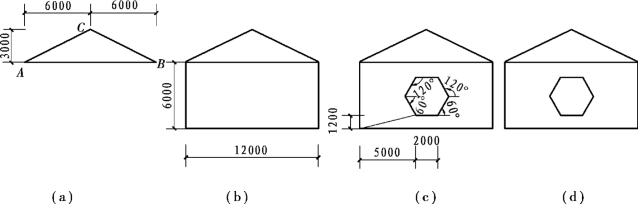

图2.2 绘图分析

4)用“直线”命令作辅助线并绘制正六边形〔图2.2(c)〕

重复【直线】命令,命令行提示及操作如下:

LINE指定第一点:  >>单击矩形左下角点。

指定下一点或[放弃(U)]:5000,1200  >>键入直角坐标“5000,1200”回车,绘制辅助线。

指定下一点或[放弃(U)]:2000  >>鼠标向右引出方向,键入“2000”,回车。

指定下一点或[闭合(C)/放弃(U)]:2000<60  >>键入极坐标“2000<60”,回车。

指定下一点或[闭合(C)/放弃(U)]:2000<120  >>键入极坐标“2000<120”,回车。

指定下一点或[闭合(C)/放弃(U)]:2000  >>鼠标向左引出方向,键入“2000”,回车。

指定下一点或[闭合(C)/放弃(U)]:2000<-120  >>键入“2000<-120”,回车。

指定下一点或[闭合(C)/放弃(U)]: >>单击正六边形左下角点(对象捕捉“端点”)。

指定下一点或[闭合(C)/放弃(U)]: >>回车退出。

以上用直线绘制正六边形只是为了练习点的极坐标输入法,一般可通过【正多边形】绘图命令来完成,详见本节“命令拓展”。

5)删除辅助线〔图2.2(d)〕

调用【删除】命令:单击“修改”工具栏的图标输入命令“Erase”(E);单击下拉菜单的“修改”→“删除”。命令行提示及操作如下:

命令:_erase

选择对象:找到1个  >>左键点选辅助线(变虚即为选到)。“选择对象”的方法详见本节“命令拓展”。

选择对象:  >>回车(或空格、右键)结束命令。
