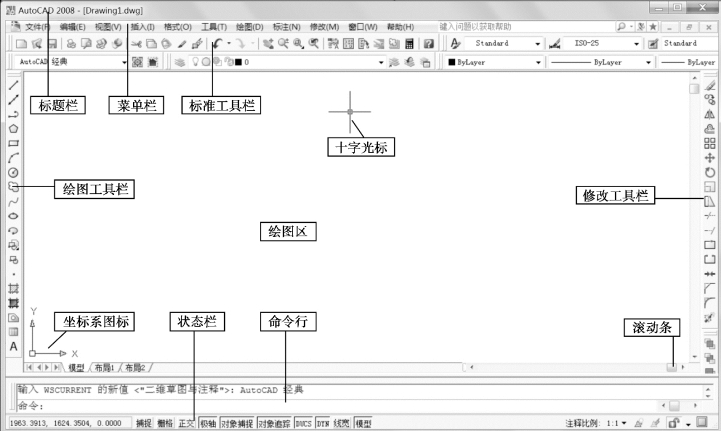

首次启动AutoCAD 2008后，计算机将进入“二维草图与注释”工作空间界面（图1.2），点击其右侧“▼”，显示3种工作空间，选择“AutoCAD经典”（图1.3）。下面介绍“AutoCAD经典”工作空间界面（图1.4）。

图1.2　AutoCAD的默认工作空间

图1.3　选择AutoCAD的工作空间

图1.4　AutoCAD经典的工作界面

1）标题栏

图1.5　下拉菜单

标题栏位于屏幕顶部，显示当前图形正在运行的程序名称及当前图形的文件名。如果图形未命名，则标题栏中显示“Drawing1.dwg”，“.dwg”是CAD文件的类型。右上角有“最大化”“最小化”和“关闭”3个按钮。

2）菜单栏

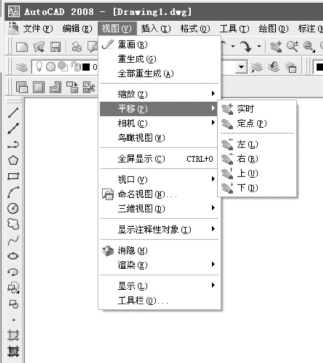

当单击菜单栏时，将出现如图1.5所示的下拉菜单。

下拉菜单中菜单项右边有一黑色三角符号时，表明该菜单项有下一级子菜单，也就是单击该菜单项将会出现一个子菜单。有时，菜单栏的菜单项呈灰色，说明该菜单项此时无法使用。

菜单栏的菜单项后面有“…”符号时，表示单击该菜单项将弹出一个对话框。

菜单中包含了AutoCAD中绝大多数命令。

3）绘图区

屏幕中央最大的空白部分就是绘图区，相当于一张图纸，用户可以在这张图纸上完成所绘的图形任务。不过这是一张虚拟图纸，理论上可以是无穷大的。利用视窗缩放功能，可使绘图区无限增大或缩小，因此，无论多大的图形都可置于其中。

坐标系：绘图区左下角，有两个相互垂直的箭头，这是AutoCAD的世界坐标系（WCS）或用户坐标系（UCS）。在默认状态下，使用世界坐标系（WCS），X轴和Y轴表示绘图区的方位，箭头表示X轴、Y轴的正方向。(www.daowen.com)

十字光标：当光标移至绘图区时，光标显示状态为十字相交的直线，叫十字光标。十字光标交叉点的位置表示当前点的位置。

模型空间和图纸空间：坐标系图标下部有3个标签，即“模型”“布局1”和“布局2”，它们用于模型空间和图纸空间之间的切换。一般情况下，用户在模型空间中绘图，图形输出时可转至布局空间。

4）工具栏

工具栏可更加简捷地执行命令，它由一些形象生动的图形按钮组合而成。工具栏中包含了最常用的命令。

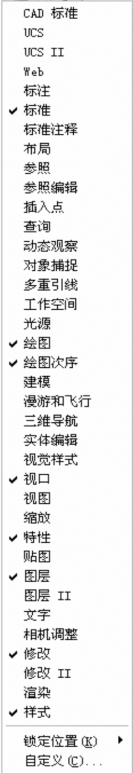

在“AutoCAD经典”工作空间中，已经显示了一些工具栏，如“修改”“绘图”工具栏。用户若想在屏幕上显示某个隐藏的工具栏，可点击下拉菜单的“视图→工具栏”或在屏幕上已显示的工具栏上单击鼠标右键，弹出快捷菜单（图1.6）后，点选想要显示的工具栏，其前方就会打“√”；要关闭某个工具条，在“工具栏”中取消选中即可。

注意：工具条要根据当前的工作重点进行选择，将其放在屏幕上，以方便点取。但工具条不要显示得太多，以免减小绘图区尺寸。屏幕上最好只有“标准”“图层”“特性”“绘图”“修改”“尺寸标注”等几个工具条，其他临时需要的工具条随时调取和关掉。另外，由于整个屏幕比较宽而高度不足，工具条最好放在屏幕的左右两边，尽量使之与图幅比较接近。

图1.6　工具栏设置

图1.7　状态行菜单

5）命令行窗口

命令行窗口是用键盘输入命令以及进行信息提示的窗口，是进行精确绘图的一种非常有效的手段。命令窗口是一个浮动窗口，可以移动到屏幕上的任何地方。默认状况下，命令行窗口位于绘图区的下方。

文本窗口是记录AutoCAD历史命令的窗口，默认状况下是不显示的，按下“F2”键可实现文本窗口与绘图窗口之间的切换。

在退出或终止一个正在执行的命令时，可按“Esc”键，使其回到初始命令状态。在输入完后，按回车键（Enter键）或空格键一般表示提交命令。

6）状态栏

状态栏位于屏幕的下端，其左边显示绘图区光标的当前坐标（x，y，z），右边依次为“捕捉”、“栅格”、“正交”、“极轴”、“对象捕捉”、“对象追踪”、“DUCS”（动态坐标系）、“DYN”（动态输入）、“线宽”和“模型”等10个功能按钮，当按钮凹下去时，该功能即被打开。

单击右侧的锁状图标，可设置浮动或固定的工具栏和窗口，当选择其中项目后，锁状图标呈锁定状态。

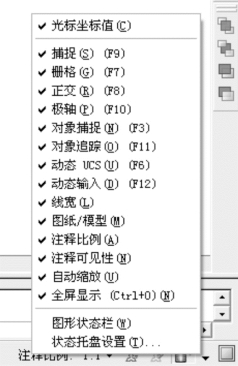

单击锁状图标右侧的小黑三角“▼”弹出状态行菜单，如图1.7所示，可对状态行显示的项目进行选择。

最右下角是“全屏显示”按钮，单击可全屏显示，使绘图区域增大显示，再次单击恢复原状态。
