压路机技术性能要求与操作机构规定

时间:2023-08-21 理论教育 版权反馈
【摘要】:表5-1 光轮压路机驱动轮线载荷的要求注:驱动轮的线载荷按最大工作质量时计算。表5-3 光轮压路机最小转弯半径的要求7)压路机操作机构的操作力应符合表5-4的规定。9)压路机应具有良好的压实性能。表5-11 光轮压路机的可靠性指标15)压路机应整体布置合理,造型美观大方,其外观表面质量应符合下列要求:① 机身罩壳应平整,其边缘不得有明显的皱折;罩壳安装应牢固、可靠、不得歪斜。

压路机技术性能要求与操作机构规定

1)压路机的最小工作质量及最大工作质量应与主参数一致,其偏差不得超过±5%。

2)单驱动压路机的驱动轮上的质量分配比应大于或等于整机质量的60%。

3)驱动轮的线载荷应符合表5-1的规定。

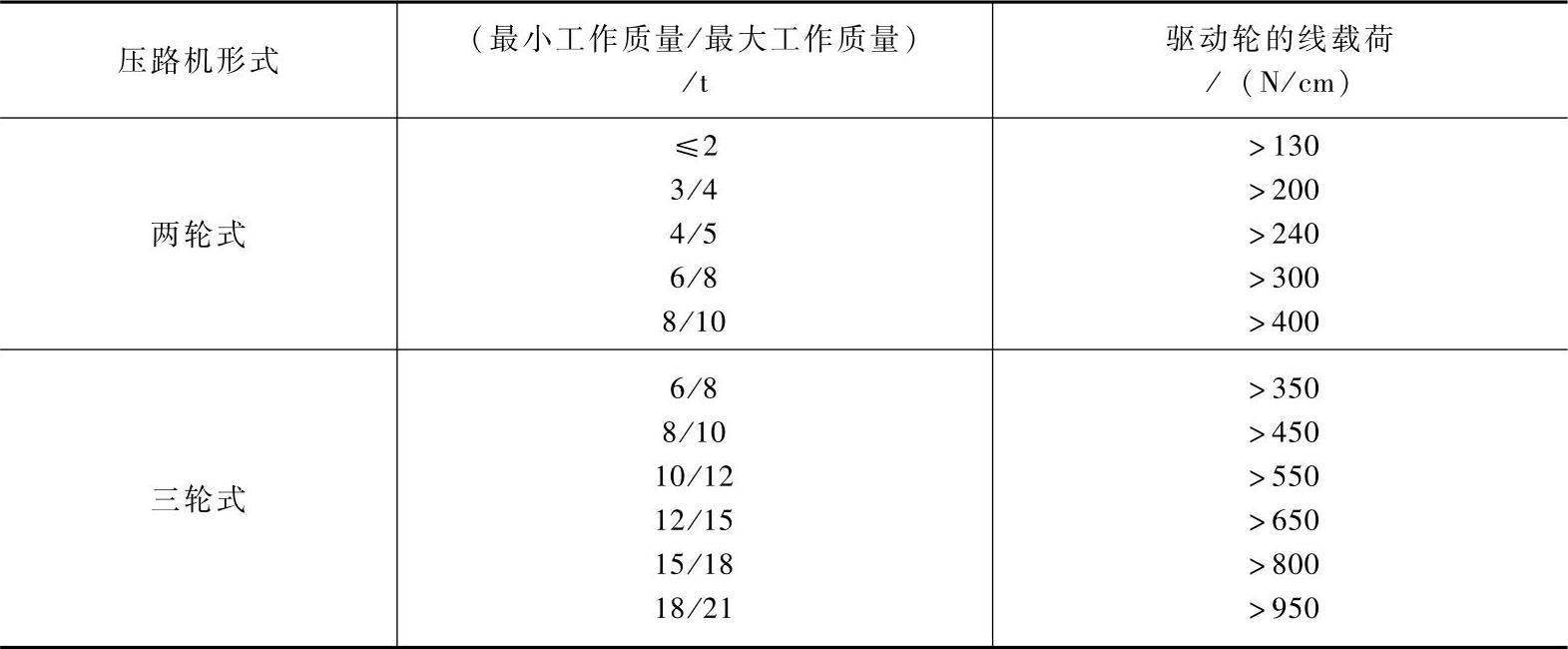

表5-1 光轮压路机驱动轮线载荷的要求


注:驱动轮的线载荷按最大工作质量时计算。

4)压路机的最小离地间隙应符合表5-2的规定。

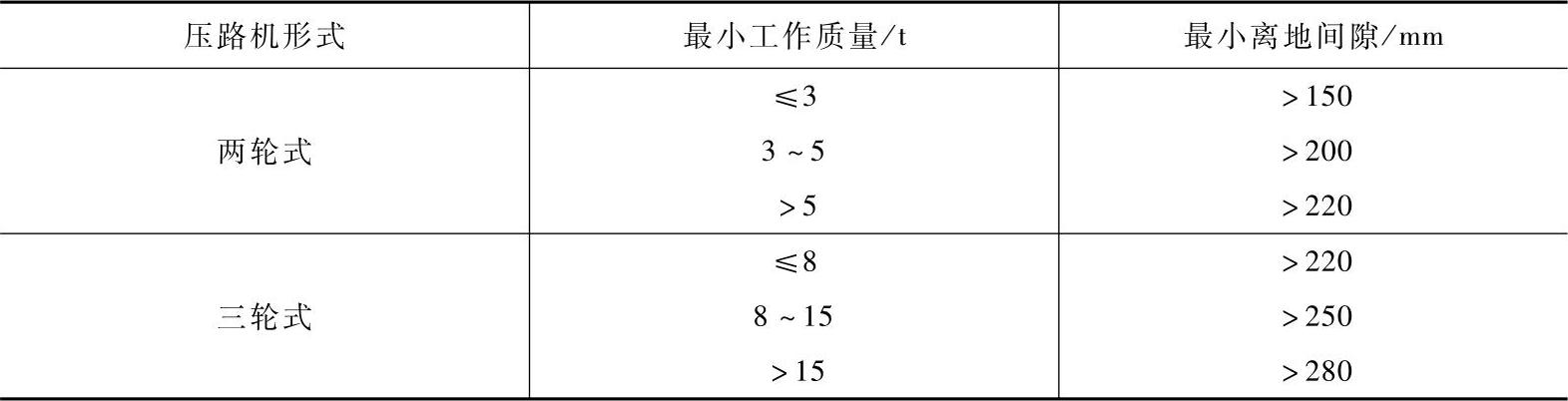

表5-2 光轮压路机最小离地间隙的要求


5)压路机以低速前进、后退时,应能爬越坡度为20%的坡道。

6)压路机的最小转弯半径应符合表5-3的规定。

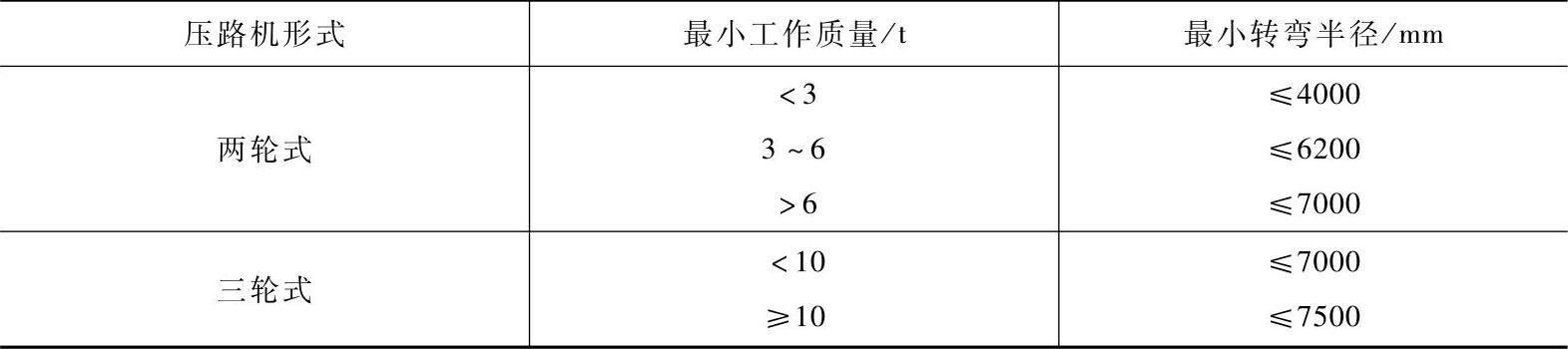

表5-3 光轮压路机最小转弯半径的要求


7)压路机操作机构的操作力应符合表5-4的规定。

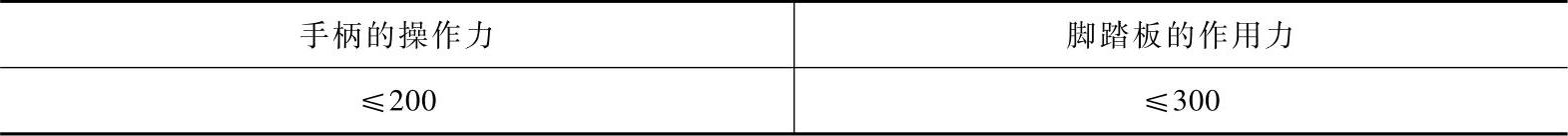

表5-4 光轮压路机操作机构操作力的要求 (单位:N)


8)压路机的各挡速度应达到设计要求,其偏差不得超过±5%。

9)压路机应具有良好的压实性能。当被压实材料为粒径小于5mm的砂性士壤、巨士壤的实际含水量与最佳含水量的偏离值在±3%内,其铺层厚度符合表5-5的规定时,压路机碾压12遍后,士壤表层的压实度不得小于93%(最大干密度采用重型击实法)。

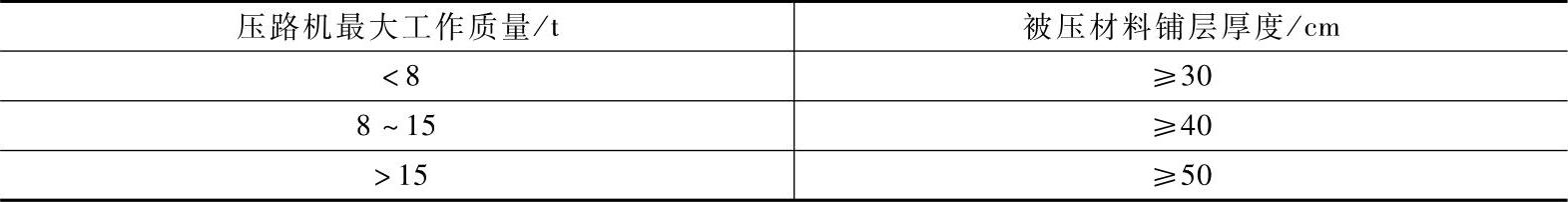

表5-5 压实材料铺层厚度的要求


10)压路机不得有漏油、漏水现象,其渗油、渗水处的数量应符合表5-6的规定。

11)液压系统中液压油的固体颗粒污染等级见表5-7。压路机中液压油应符合下列规定:

① 加入液压油箱的液压油的固体颗粒污染等级不得超过18/15。

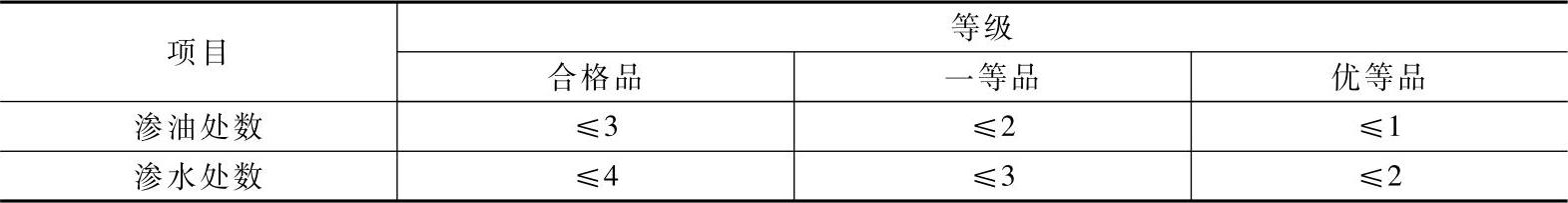

表5-6 光轮压路机渗油、渗水处数量的要求(www.daowen.com)


表5-7 液压油的固体颗粒污染等级(补充件)


注:污染等级的表示方法为大于5μm的颗粒数代码/大于15μm的颗粒数代码,如:18/15。

② 产品性能试验及抽检时,待整机以各挡速度共行驶1.5h后(每挡不少于15min),检查液压油,其固体颗粒污染等级和油温应符合表5-8的规定。

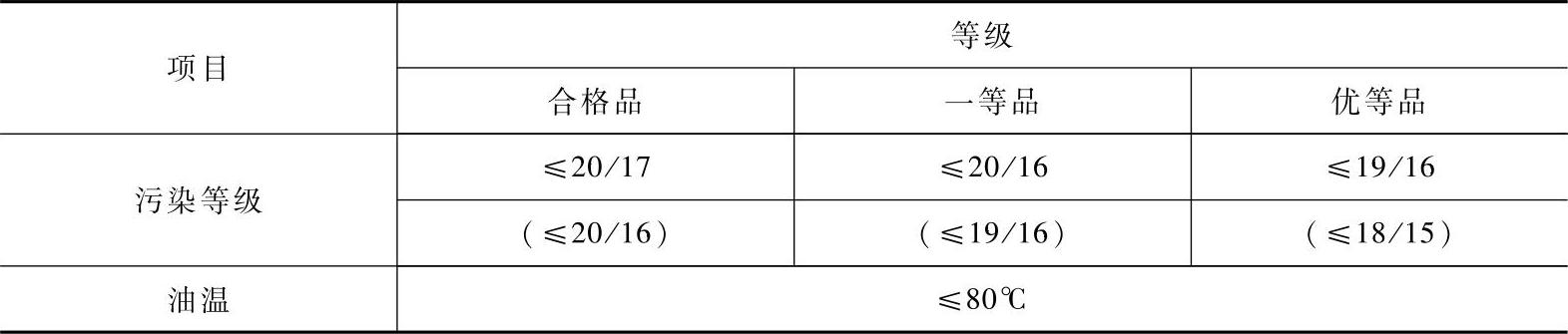

表5-8 液压油固体颗粒污染等级和油温的要求


注:有柱塞泵的液压系统,按括号内规定的等级执行。

12)压路机以各挡速度共行驶1.5h后(每挡不少于15min),传动系统内的润滑油的污染度和油温应符合表5-9的规定。

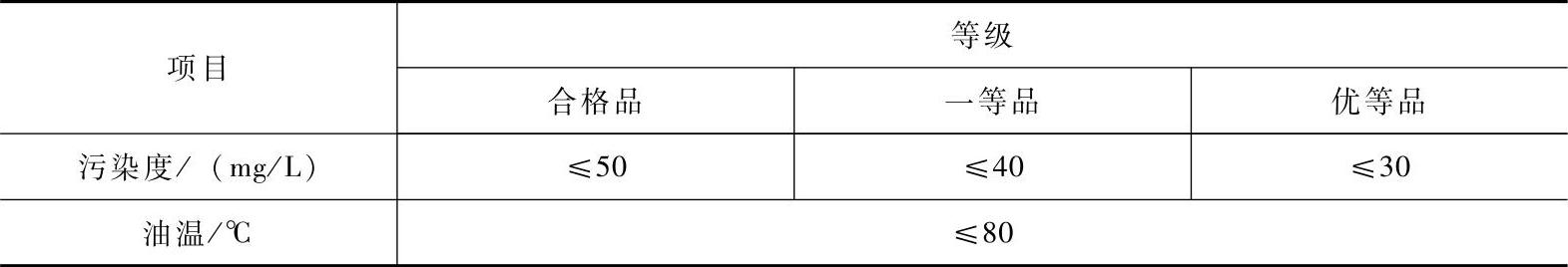

表5-9 传动系统润滑油污染度和油温的要求


13)压路机应具有良好的防公害性能,其噪声和排烟度应符合表5-10的规定。

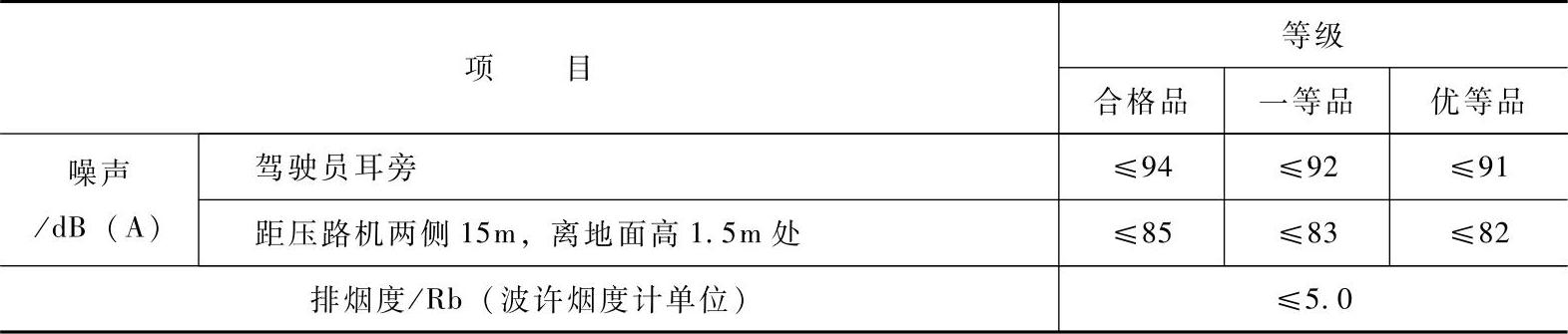

表5-10 光轮压路机噪声和排烟度的要求


14)在时间为400h的可靠性试验中,压路机的可靠性指标应符合表5-11的规定。

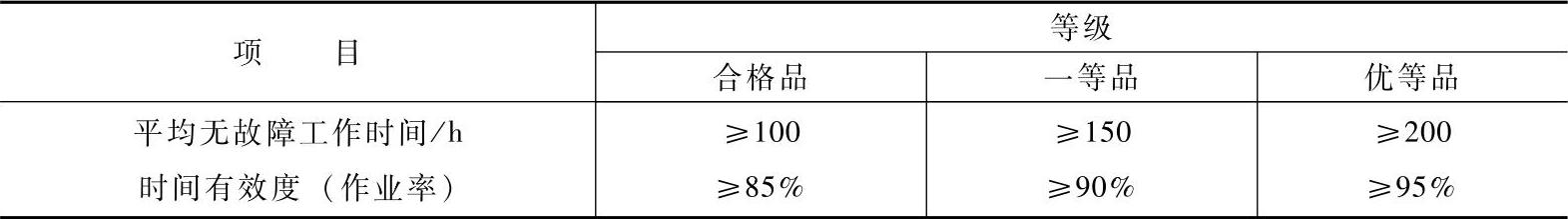

表5-11 光轮压路机的可靠性指标


15)压路机应整体布置合理,造型美观大方,其外观表面质量应符合下列要求:

① 机身罩壳应平整,其边缘不得有明显的皱折;罩壳安装应牢固、可靠、不得歪斜。

② 焊缝均匀,无裂纹、焊瘤、弧坑及飞溅等缺陷。

③ 外露铸件表面平整,棱角清楚、分型痕迹及浇冒口应铲磨平整,无飞刺、无疤痕、无气孔等缺陷。

④ 外观油漆涂层应均匀、细致、光亮,不得有流漆或因漆层太薄而露底的现象,主体漆色应鲜艳明亮。配色线条清晰,两色油漆交界处应界限分明,不得有相互交错现象。漆膜必须粘附牢固,并具有一定的硬度和弹性。
