轮胎压路机进行压实作业时，悬挂装置应保证每个轮胎负荷均匀，在不平的铺层上也能保持机架的水平和负荷均匀，这就要求采用性能优良的特殊悬挂装置。例如，采用三点支承的能使充气轮胎垂直运动的液压悬挂装置，可使轮胎左右摆动和上下浮动的机械摇摆式悬挂装置等。目前，各国生产的轮胎压路机的悬挂装置有如下几种：

1）前、后轮均采用具有垂直升降功能的液压悬挂装置；

2）具有三点支承，前、后轮均可摆动的机械摇摆式悬挂装置；

3）前轮采用具有升降功能的液压升降式悬挂装置，后轮采用机械摇摆式悬挂装置；

4）前轮机械摇摆，后轮液压升降；

5）前轮机械摇摆，后轮与车架刚性连接等。

（1）液压升降式悬挂装置 前轮具有液压升降式悬挂装置的轮胎压路机的机构简图如图4-26所示。它具有四个前轮、五个后轮，前轮的四个升降液压缸与五个后轮中的中间车轮的升降液压缸的油路相互连通。因此，当轮胎压路机进行压实作业时，每个轮胎都能随着地势的变化或升或降，随时保持与铺层表面接触，每个轮胎的负荷都能均匀地传递到铺层材料上，获得均匀的压实度。

（2）机械摇摆式悬挂装置 具有机械摇摆式悬挂装置的轮胎压路机，作业时能保持机架的水平，但不能保持各充气轮胎具有均匀的负荷，所以它的性能不如采用液压升降式悬挂装置的轮胎压路机。然而，这种悬挂装置的结构简单，性能稳定，很少出故障，维修保养方便，所以，仍然获得了广泛应用。进行沥青面层的压实作业，不采用三点支承，前、后轮轴中的一根轴可以锁住，以便保证获得平整的表面。图4-27所示为机械摇摆式悬挂装置机构简图。

(www.daowen.com)

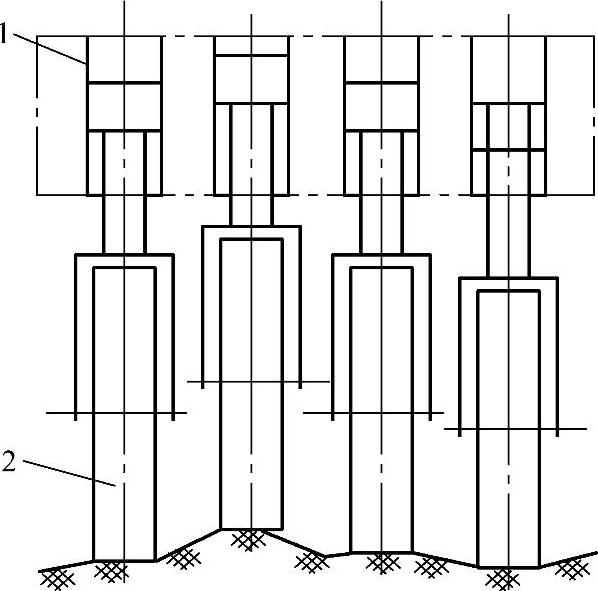

图4-26 液压升降式悬挂装置机械简图

1—悬挂液压缸 2—轮胎

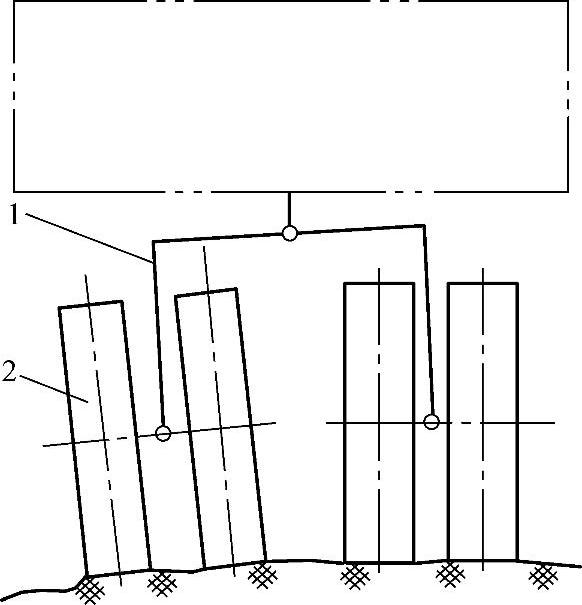

图4-27 机械摇摆式悬挂装置机构简图

1—悬挂装置 2—轮胎

图4-28 普通轮胎与轮胎压路机 专用轮胎的压力分布图
