不论各种振动压路机在结构上的差异有多大，任何振动压路机都装有振动器。当振动压路机工作时，振动器将产生引起振动的干扰力，在干扰力的作用下，振动压路机的工作部件（振动轮）将产生具有一定振幅和频率的振动。这就是振动压路机在原理上与静作用压路机的根本区别。

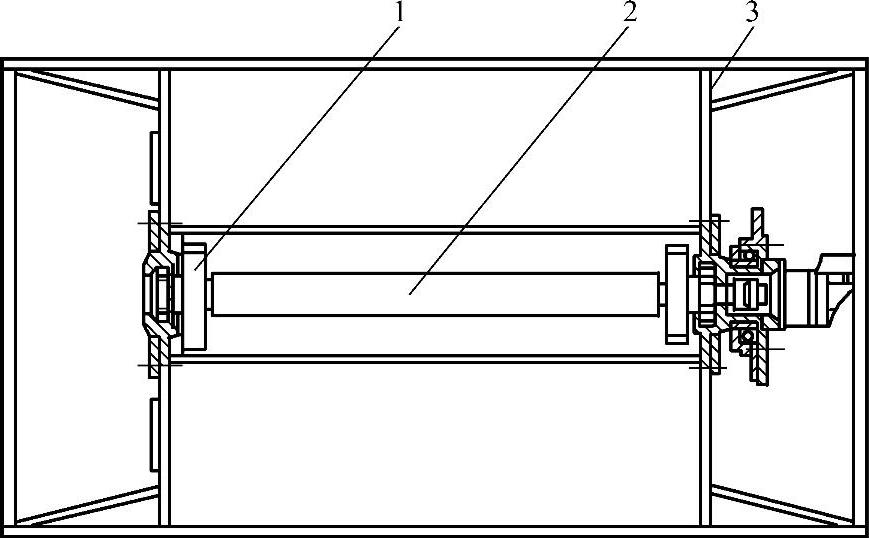

图3-1 振动压路机的振动轮

1—偏心块 2—振动轴 3—隔板

通常，振动压路机的振动器是由振动轴和安装在振动轴上的一组偏心块组成（见图3-1）。近年来，国外的一些公司发明了液压振动器，并开始在小型振动压路机上使用。由于液压振动器结构较为复杂，尽管具有可以无级调频和调幅等优点，到目前为止还没有得到广泛应用。因此，本文主要介绍偏心块式振动器。当振动压路机在作业时，振动轴带动偏心块高速旋转。此时偏心块产生的离心力形成了“压路机—士”的振动系统的干扰力。振动压路机的下车（振动轮）在这个干扰力的作用下产生强迫振动，强迫振动的频率等于干扰力的频率。此时，振动轮将其振动作用传递到士或其他被压实材料上。压路机的振动轮连同其接触的被压实材料一起产生强迫振动，这就是“压路机—士”的振动系统。

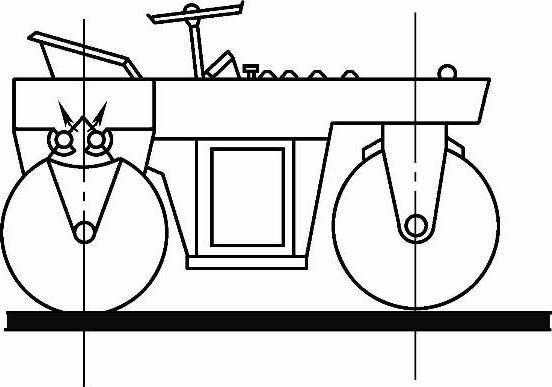

图3-2 定向振动压路机

振动压路机有很多分类方法，根据振动器安装形式的差异，振动压路机可分为：

1）定向振动压路机（见图3-2）。定向振动压路机具有两个在垂直平面上对称布置的振动器。这两个振动器的偏心块转速相等但方向相反。当振动轴带动偏心块高速旋转时，两个偏心块产生的离心力的水平分量互相抵消，垂直分量相互叠加，从而形成了纯垂直方向的干扰力。“压路机—士”的振动系统在理论上产生垂直振动。这种振动压路机的结构较为复杂，在实际压实作业中没有突出的优越性，所以很少采用。德国Vibromax公司的产品W152就是这种结构。(www.daowen.com)

2）摆振式振动压路机（见图3-3）。顾名思义，摆振式振动压路机在工作时皇摆动振动状态。因而在任何一个工作瞬时，振动压路机总保持一个振动轮接触地面。

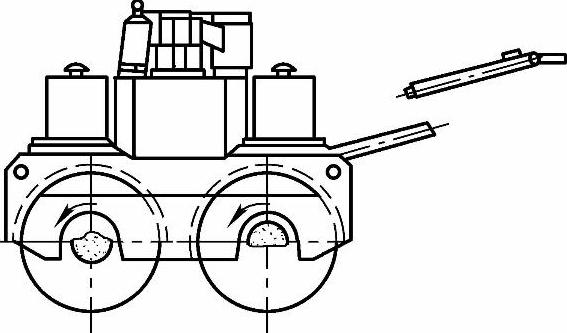

图3-3 摆振式振动压路机

摆振式振动压路机具有两个振动器。一只安装在前轮中心上，另一只安装在后轮中心上。两个振动器的偏心块具有180°相位差。工作时两个振动器由一根同步带驱动，这样既保持两个振动器在工作时旋转方向相同，又可保持它们之间的相位差不变。由于两个振动器存在180°相位差，一只振动器的离心力方向朝上时，另一只振动器的离心力方向朝下，因而在理论上，摆振式振动压路机总保持一个振动轮跳离地面，使整机在工作时除具有振动特性外，还具有前后摆动的特点，故称摆振式振动压路机。由于摆振式振动压路机永远有一只振动轮接触地面，它可以在相同质量的情况下得到较高的线载荷和较高的冲击能量。德国Bomag公司的BW90型手扶振动压路机就是采用这种结构。

3）外振式振动压路机（见图3-4）。外振式振动压路机具有两层机架，即上机架和下机架。上、下机架之间由减振器连接。振动压路机的振动器安装在下机架上，当振动轴带动偏心块高速旋转时，振动压路机的下机架连同安装在下机架上的振动轮一起振动。这种振动压路机的振动器结构简单，便于维护保养，所以很多手扶式振动压路机采用这种结构。

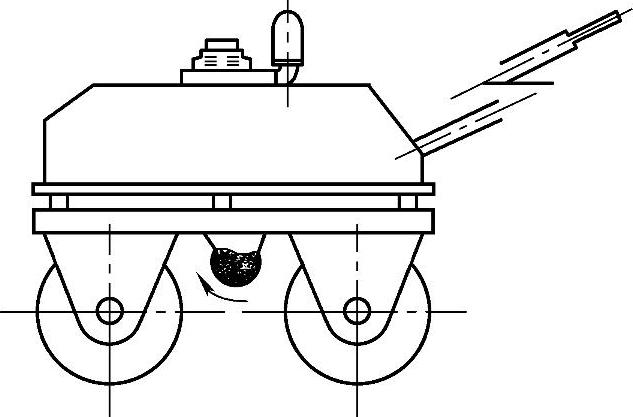

图3-4 外振式振动压路机

4）内振式振动压路机（见图3-1）。目前，绝大多数振动压路机采用内振式结构。内振式振动压路机的振动器安装在振动轴上，而振动轴又是振动轮的回转轴。当振动压路机工作时，振动轴带动偏心块高速旋转而产生离心力，振动轮在这个离心力作用下产生圆周振动。由于这种振动压路机的振动器在振动轮中，故称其为内振式振动压路机。内振式振动压路机的结构紧凑，操作使用安全，因此绝大多数振动压路机的振动系统采用内振式结构。
