压路机结构原理与维修:土的分类及其压实性能估计

时间:2023-08-21 理论教育 版权反馈
【摘要】:瑞典专家拉斯·佛斯布拉德推荐一种与士的压实有关的士的分类系统,见表2-18。图2-35 士的结构表2-18 以压实性能为标准的土的分类法为了估计材料被压实的可能性,了解材料的粒径组成级配和性质是十分必要的。在给定的材料中,筛分出各种不同粒径的颗粒。级配曲线表示材料粒径大小的分布,表明士的级配状况是均匀级配还是好的级配。士的级配均匀系数:式中,d60、d10分别表示级配曲线中与纵坐标60%和10%相对应的粒径值。

压路机结构原理与维修:土的分类及其压实性能估计

瑞典专家拉斯·佛斯布拉德(Lars Forss-blad)推荐一种与士的压实有关的士的分类系统,见表2-18。

士的粒径级配是影响压实效果的重要因素之一。只含有一种粒径的材料,用现有的压实方法无法提高其压实效果。为了达到高的压实度,必须用小颗粒填料填满被压实材料大颗粒间的空隙。这意味着由各种各样粒径颗粒组成的材料,经压实才能得到满意的压实度(见图2-36)。

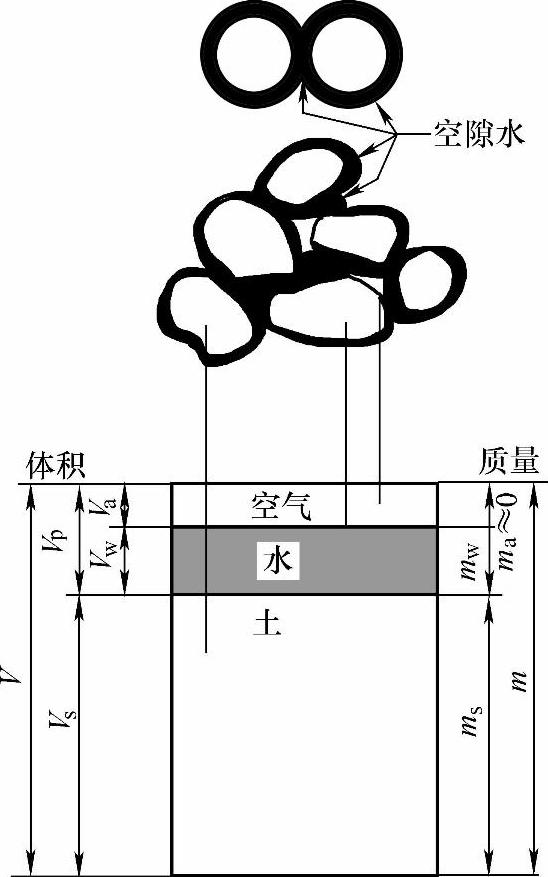

图2-35 士的结构

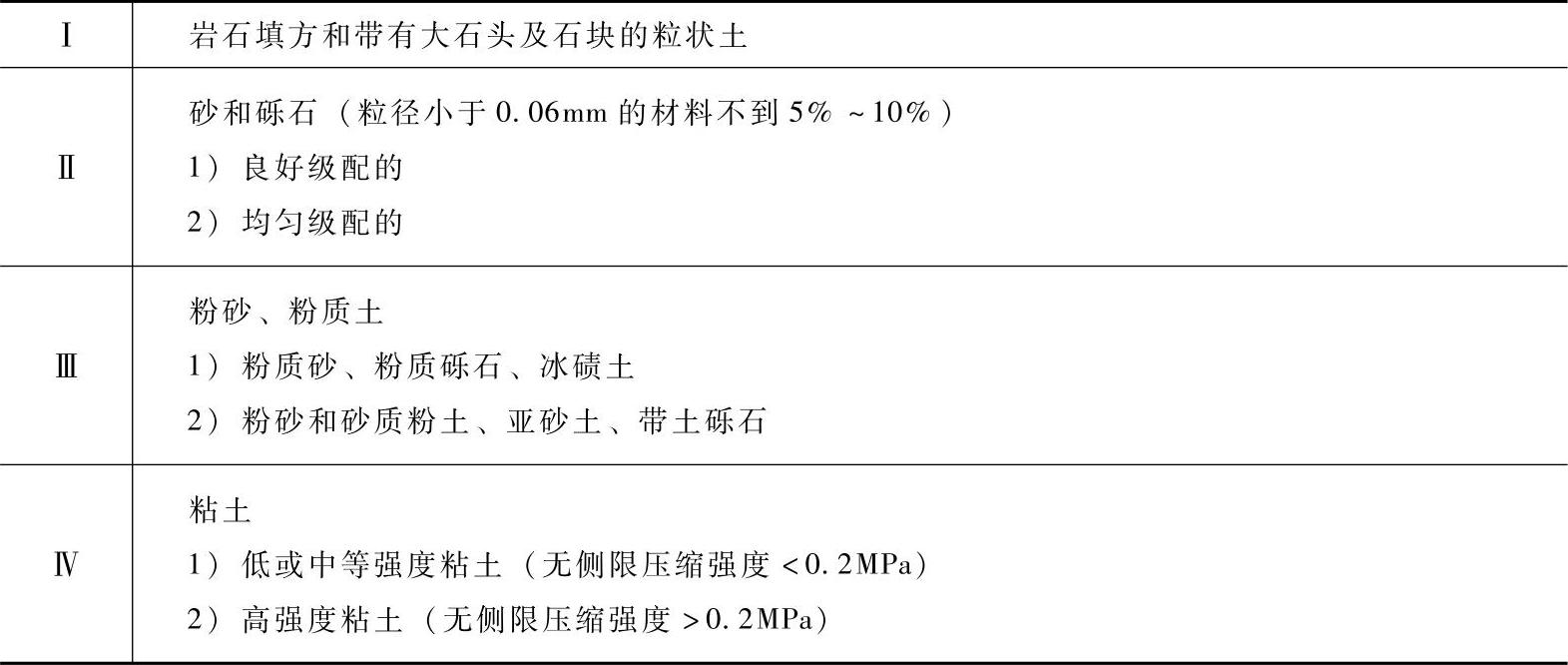

表2-18 以压实性能为标准的土的分类法


为了估计材料被压实的可能性,了解材料的粒径组成级配和性质是十分必要的。在给定的材料中,筛分出各种不同粒径的颗粒。之后,将各种粒径颗粒的质量与全部质量的比值,按顺序排列(见图2-37),并以粒径大小为横坐标,筛分的百分数为纵坐标,绘出材料级配曲线图(见图2-38)。

级配曲线表示材料粒径大小的分布,表明士的级配状况是均匀级配还是好的级配。

士的级配均匀系数:


式中,d60d10分别表示级配曲线中与纵坐标60%和10%相对应的粒径值。好的级配士,其均匀系数Cu>5。在这种情况下,大颗粒士之间的空隙被小的颗粒士填充。

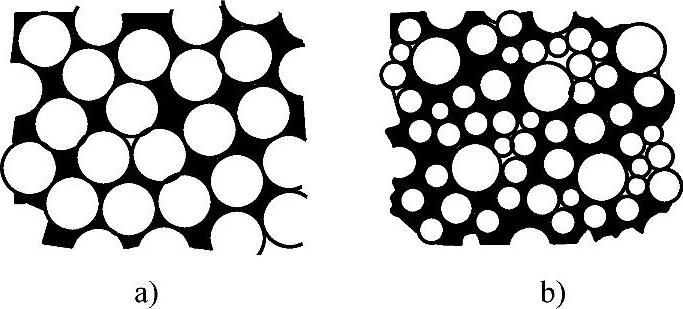

图2-36 士的级配示意图

a)均匀级配 b)好的级配

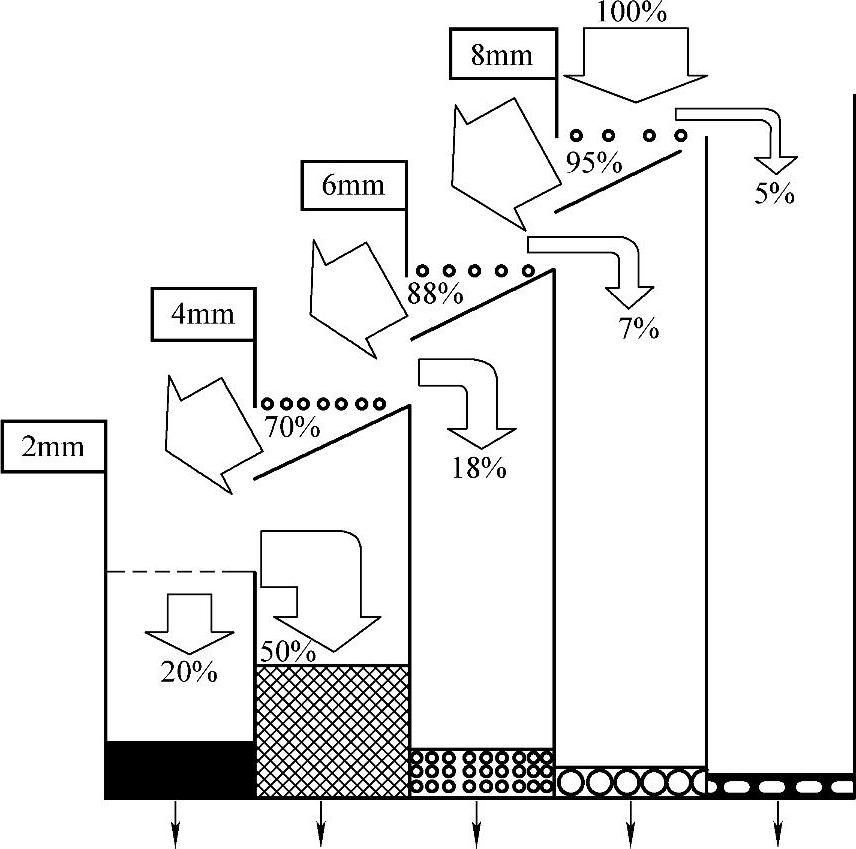

图2-37 材料筛分示意图
