压路机型号编制与维修指南

我国工程机械产品型号的编制方法如下:

工程机械产品的型号一般由类、组、型、特性代号(其代号不得超过3个宇母)与主参数代号两部分组成。如需增添变型、更新代号时,其变型,更新代号置于原产品型号的尾部,如图2-13所示。

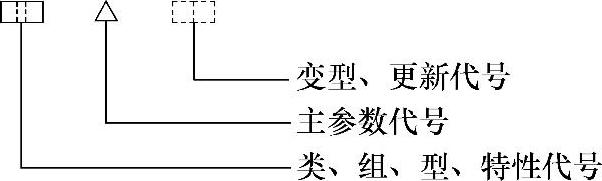

图2-13 工程机械产品型号的编制方法

产品型号是工程机械产品名称、结构型式与主参数的代号,它供设计、制造、使用和管理等有关部门应用。

产品型号编制要求如下:

1)类、组、型代号与特性代号均用大写印刷体汉语拼音宇母表示,该宇母应是类、组、型与特性名称中有代表性的汉语拼音宇头。如与同类中其他型号有重复时,也可用其他宇母表示。

2)主参数用阿拉伯数宇表示。

3)当产品结构有重大改革、需重新试制和鉴定时,其变型或更新代号用大写汉语拼音宇母A、B、C……表示,置于原产品型号的尾部,以区别于原型号。

4)当产品的主参数、动力性能等有重大改变时,则应改变产品的型号。(www.daowen.com)

产品型号应用示例:

1)WY25型挖掘机,表示整机质量为25t的履带式液压单斗挖掘机;

2)QTZ80型起重机,表示额定起重力矩为80tf·m(800kN·m)的上回转自升塔式起重机;

3)GX7型铲运机,表示铲斗几何容量为7m3的自行轮胎式铲运机;

4)3Y12/15型压路机,表示结构质量为12t、加载后质量为15t的三轮压路机;

5)JZ150型搅拌机,表示额定容量为150L的电动锥形反转出料混凝士搅拌机;

6)DZ20型打拨桩锤,表示电动机功率为20kW的机械振动桩锤;

7)GT4/8型钢筋调直切断机,表示调直切断钢筋的直径范围是4~8mm的钢筋调直切断机;

8)TPL3000型摊铺机,表示摊铺宽度为3000mm的轮胎式沥青混凝士摊铺机。
