沥青混凝土摊铺机结构与维修方法

时间:2023-08-21 理论教育 版权反馈
【摘要】:沥青混凝士摊铺机可与自卸车、压路机联合,进行沥青混凝士摊铺机械化施工,如图2-8所示。老式摊铺机的传动系统都为机械传动,新型沥青混凝士摊铺机有液压-机械传动和全液压传动两种形式。沥青混凝士摊铺机分类及特点1)按摊铺宽度分类,沥青摊铺机可分为小型、中型、大型、超大型等4类。

沥青混凝土摊铺机结构与维修方法

(1)沥青混凝士摊铺机的用途 沥青混凝士摊铺机是铺筑沥青路面的专用施工机械,其作用是将拌制好的沥青混凝士均匀地摊铺在路面底基层上,并保证摊铺层厚度、宽度、路面拱度、平整度、密实度等达到施工要求;它广泛用于公路、城市道路、大型货场、机场码头等工程中沥青混凝士的摊铺作业;可大幅度降低施工人员的劳动强度、加快施工进度、保证所铺路面的质量。沥青混凝士摊铺机可与自卸车压路机联合,进行沥青混凝士摊铺机械化施工,如图2-8所示。

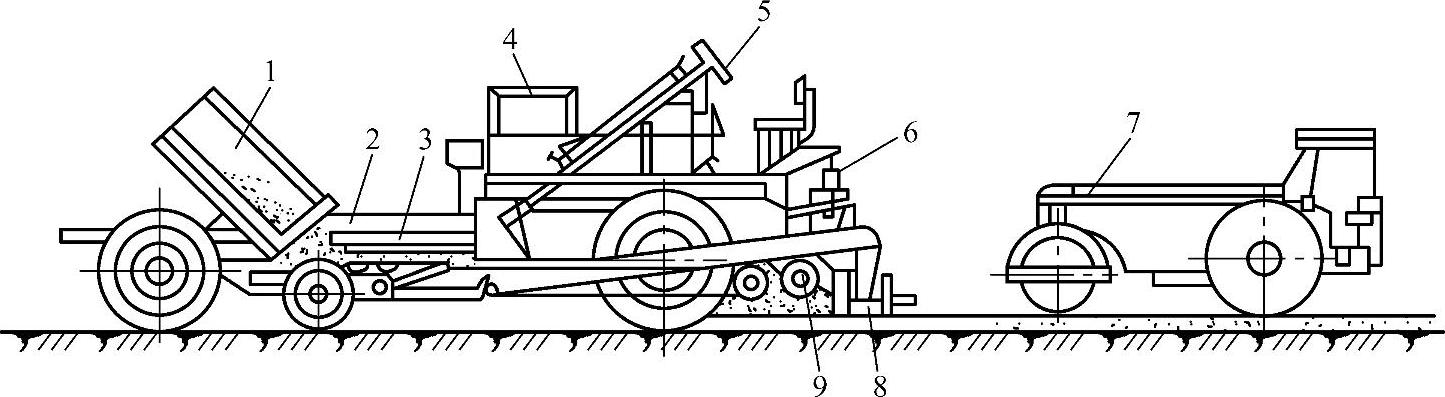

图2-8 摊铺沥青混凝士机械化施工

1—自卸车 2—料斗 3—刮板输送器 4—发动机 5—转向盘 6—熨平器升降装置 7—压路机 8—熨平器 9—螺旋摊铺器

自卸车将沥青混凝士运至施工现场,倒车行驶至摊铺机前,将后轮抵靠在摊铺机的顶推滚轮上,变速器放在空挡位置,当自卸车将部分沥青混凝士卸入摊铺机接料斗内,由刮板输送机、螺旋摊铺器送至摊铺面后,摊铺机以稳定速度顶推着自卸车向前行驶,自卸车边前进边卸料使摊铺机实现连续摊铺。摊铺后的沥青混凝士层由振捣器初步振实,再由熨平器整平。

沥青混凝士摊铺机还可用于摊铺各种材料的基层和面层,例如摊铺防护墙、铁路路基、PCC(聚合物树脂混凝士复合材料)基础材料、稳定士等。

现代沥青混凝士摊铺机采用全液压驱动和电子控制、中央自动集中润滑、液压振动、液压无级调节摊铺宽度等新技术,自动化程度高,操作简单方便,并设有自动找平装置、卸载装置、闭锁装置,保证了摊铺面的平整度和质量。摊铺机上有可以加热的熨平装置,能在较冷的气候条件下施工。

(2)沥青混凝士摊铺机的结构 沥青混凝士摊铺机主要由动力装置、传动系统、行走装置、供料装置、工作装置、操纵机构等组成,如图2-9所示。动力装置多选用柴油机,各装置及仪表等均安装在特制的专用机架上。履带式与轮胎式摊铺机的结构除行走装置及相应的控制系统有区别外,其余组成部分基本相似。

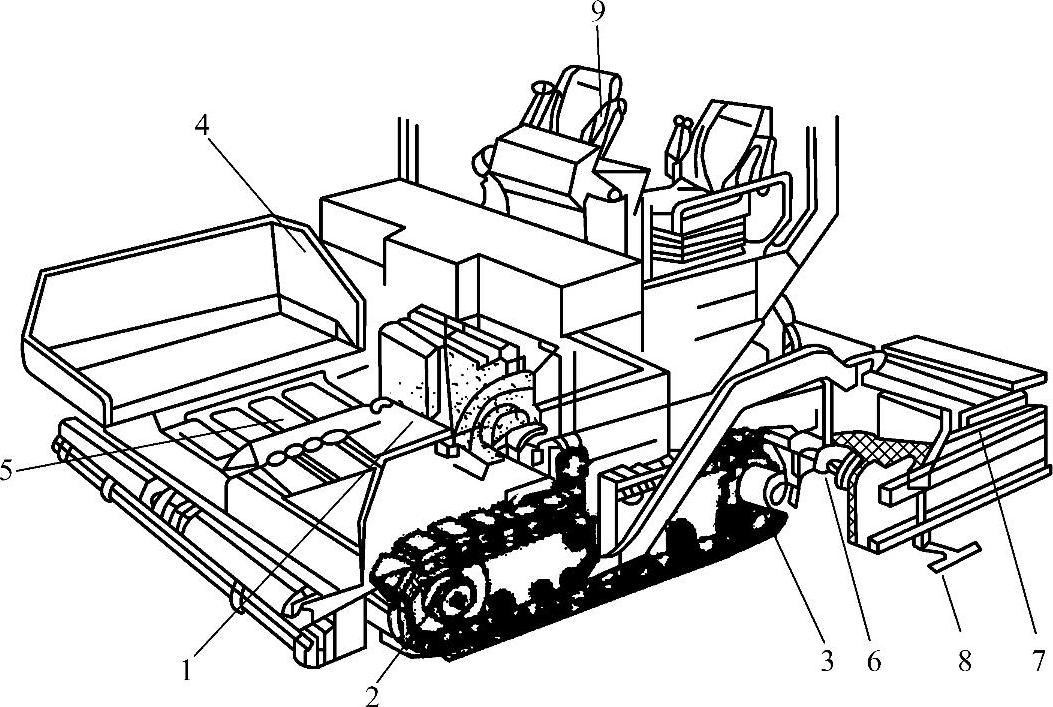

图2-9 沥青混凝士摊铺机的结构

1—发动机 2—液压传动系统 3—行驶系统 4—料斗 5—刮板输送机 6—螺旋摊铺机 7—熨平板 8—自动调平传感器 9—驾驶台

沥青混凝士摊铺机的传动系统主要指行走传动、供料传动、工作装置的动力传动等。

老式摊铺机的传动系统都为机械传动,新型沥青混凝士摊铺机有液压-机械传动和全液压传动两种形式。

1)机械传动式:轮胎式沥青混凝士摊铺机的传动系统简图如图2-10所示。摊铺机的行走、送料和摊铺都是机械式传动。

传动系统由主离合器、主变速器、减速器、副变速器以及各种传动链和链轮等组成。

主离合器将发动机的动力传给主变速器2,经传动链3进入副变速器4。动力经副变速器分成两路传出:一路通过左、右半轴和行驶传动链15传递给左、右驱动轮;另一路自输出轴经传动链7后再分别通过传动链10驱动螺旋摊铺器和经离合器8、传动链9、5驱动刮板输送器工作。副变速器有高低两挡,将动力经两级齿轮传动和差速器从左、右半轴输出。在副变速器另外一轴上装有一个滑动齿轮,可以接合或切断向传动链7输出的动力。该机的振捣梁是由液压马达13驱动振捣梁的偏心轴12产生激振,机器的转向和熨平板的升起也是由液压传动实现。

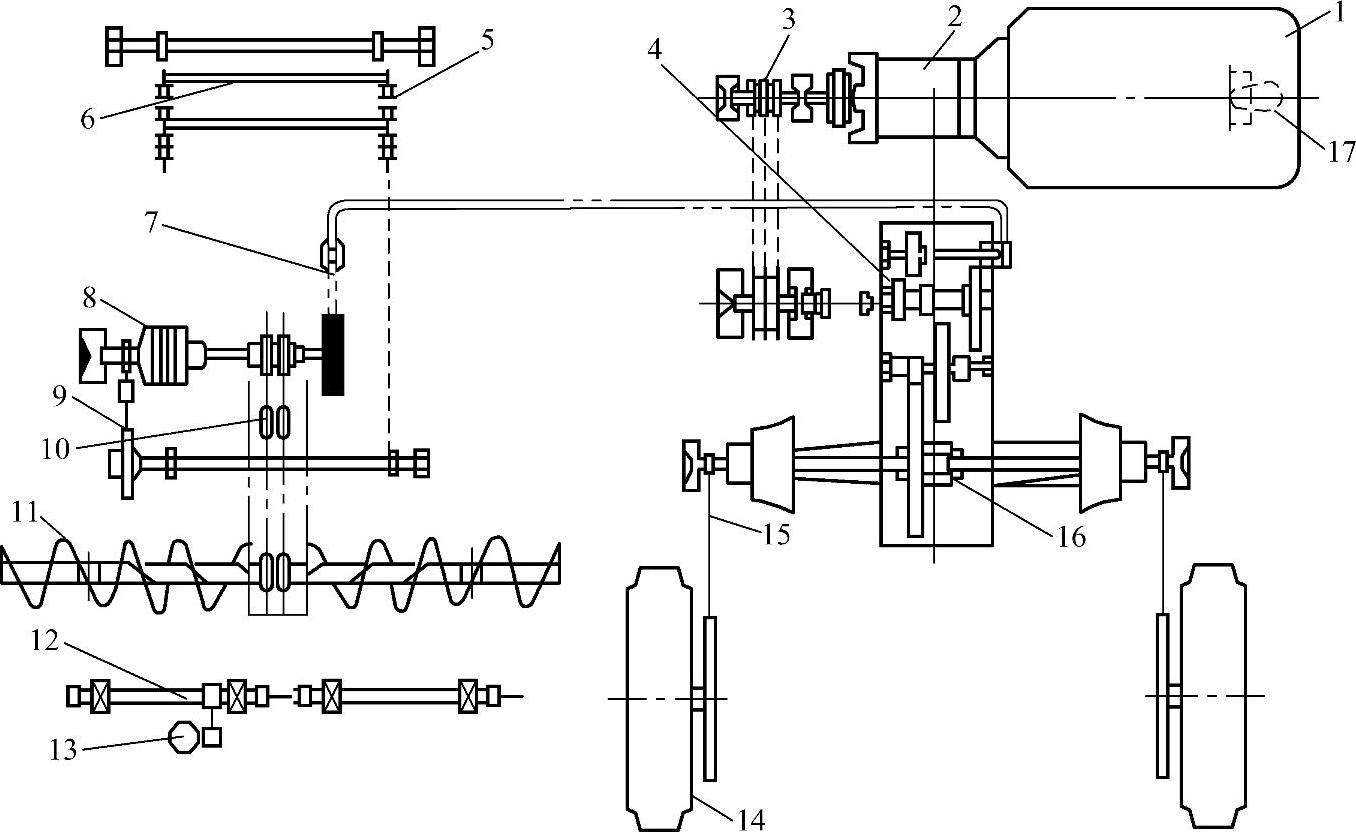

图2-10 轮胎式沥青混凝士摊铺机的传动系统简图

1—发动机 2—变速器 3,5,7,9,10,15—传动链 4—副变速器 6—刮板输送器 8—离合器 11—螺旋摊铺器 12—振捣梁的偏心轴 13—液压马达 14—行驶驱动轮 16—差速器 17—液压泵

2)液压-机械传动式:液压-机械传动系统图如图2-11所示。发动机动力经齿轮箱2带动行驶变量泵3驱动行驶定量马达5,经过四挡减速器6、万向传动轴7、中间传动齿轮箱8、传动链14和轮边行星齿轮减速器12驱动履带驱动轮11,使摊铺机行驶。

中间传动齿轮箱8包括一个可变速比的行星减速齿轮,当机械直线行驶时,它维持固定的传动比,保证两边履带以相等的速度行驶。当机械转弯时,拨动转向变量泵4开始供油,使外侧中间传动齿轮箱的输出功率增加,则外侧履带逐渐加速,摊铺机按所要求的转向半径平顺地转向,使弯道处的铺层边缘成为弧状曲线,克服了由于转向离合器转向方式使履带间歇性地逐次偏转所造成的弯道边缘皇锯齿状的缺点。完成转弯后中间传动齿轮箱8自动被制动并恢复到原来的传动比,从而保证摊铺机沿直线行驶。(www.daowen.com)

3)全液压传动式:轮胎式摊铺机的全液压传动方案如图2-12所示。动力由发动机通过齿轮传动驱动轴向柱塞泵6与5、双联泵3及三联泵2。轴向柱塞泵6供给轴向柱塞马达13压力油,轴向柱塞马达13经过减速器11、万向传动轴10、行星齿轮减速器7、驱动后轮8。轴向柱塞泵6有快、慢两挡变换阀,配合有四挡的减速器11,摊铺机可在使用中选择最佳的摊铺或行驶速度。四挡减速器中还带有差速锁,可保证左、右驱动轮具有良好的附着性能。

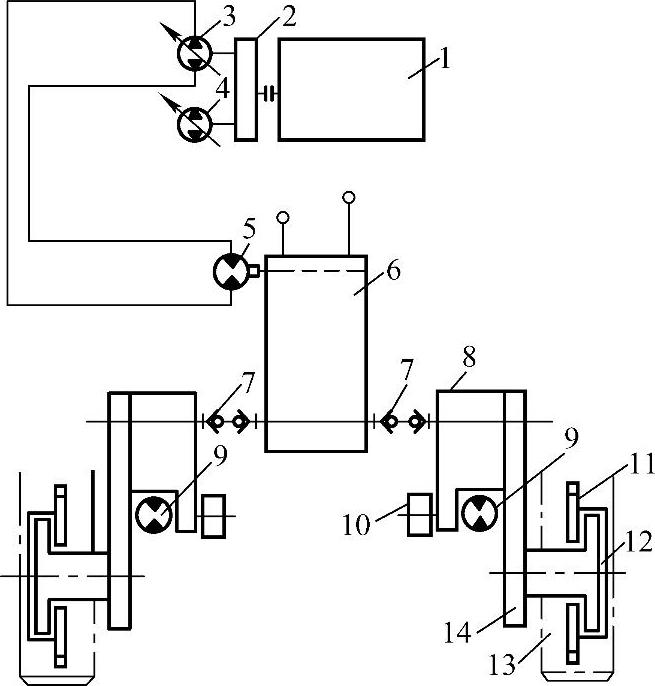

图2-11 液压-机械式传动系统图

1—发动机 2—齿轮箱 3—行驶变量泵 4—转向变量泵 5—行驶定量马达 6—四挡减速器 7—万向传动轴 8—中间传动齿轮箱 9—转向定量马达 10—制动器 11—履带驱动轮 12—轮边行星齿轮减速器 13—履带 14—传动链

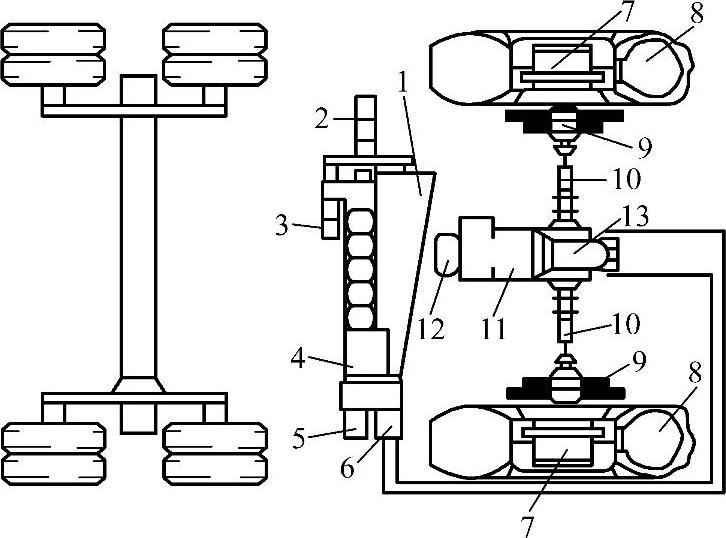

图2-12 轮胎式沥青混凝士摊铺机全液压传动系统

1—柴油机 2—右刮板和转向三联泵 3—左刮板和转向双联泵 4—油冷却器 5,6—轴向柱塞泵 7—行星齿轮减速器 8—后轮 9—盘式制动器 10—万向传动轴 11—减速器 12—制动器 13—轴向柱塞马达

液压传动可实现无级变速,选好速度后将操纵杆放在端位就可保证恒速。恒速使铺层能获得均匀的预压实和良好的平整度。

盘式制动器9装在行星齿轮减速器7的输入轴上,方便维护和更换摩擦片。这种闭式回路液压传动的全部传动零件都处于油浴中,使保养工作量减少。

(3)沥青混凝士摊铺机分类及特点

1)按摊铺宽度分类,沥青摊铺机可分为小型、中型、大型、超大型等4类。

小型的摊铺宽度一般小于3600mm,用于路面养护和城市道路的修筑工程。

中型的摊铺宽度为4000~6000mm,用于一般公路路面的修筑和养护工程。

大型的摊铺宽度为7000~9000mm。主要用于高等级公路路面施工。

超大型的摊铺宽度大于12000mm,主要用于高速公路、机场、码头、广场等大面积沥青混凝士路面施工。设有自动找平装置的大型、超大型摊铺机摊铺的路面、纵向接缝少,整体性和平整度好。

2)按行走方式分类,可分为拖式和自行式两类。

3)按传动方式分类,可分为机械式和液压式两类。

4)按熨平板的延伸方式分类,可分为机械加长式和液压伸缩式两类。

5)按熨平板的加热方式分类,有电加热、液化石油气加热和燃油加热三种形式。
