建筑变配电工程就是解决建筑物所需电能的供应和分配的工程。10 kV 及以下的变配电所就是从电力系统接受电能、变换电压、分配电能的场所。变配电所的电气设备大多数是成套的定型设备，包括电力变压器、配电装置、母线、控制设备及低压电器等。

1）电力变压器

电力变压器是用来变换电压等级的电气设备，主要有油浸式变压器和干式变压器两种类型，如图5.22、图5.23所示。

图5.22　油浸式变压器

图5.23　干式变压器

2）配电装置

配电装置是接受与分配电能，对线路进行控制、测量、保护及调整的电气设备，主要包括以下几种设备：

（1）高压断路器

高压断路器是一种高压开关设备，具有良好的灭弧性能，可以带负荷接通和断开高压电路，一般用于电力设备和电力线路的控制和保护。类型有：油断路器、真空断路器、六氟化硫断路器（SF6 断路器），如图5.24 至图5.26 所示。

图5.24　少油式断路器图

图5.25　六氟化硫断路器

图5.26　真空断路器

（2）高压熔断器

高压熔断器用来保护电力线路和电气设备，类型有：户内型和户外型两种，如图5.27、图5.28 所示。

图5.27　户内高压熔断器

图5.28　户外高压熔断器

（3）高压隔离开关

高压隔离开关用来隔离高压电源，以保证其他电气设备的安全检修，它不能带负荷操作。类型有：户内型和户外型两种，如图5.29、图5.30 所示。

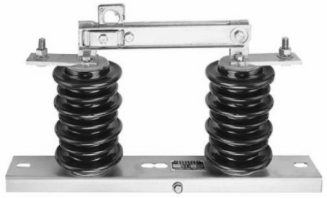

图5.29　户内高压隔离开关

图5.30　户外高压隔离开关

（4）高压负荷开关

高压负荷开关用来分断一般负荷电流、变压器空载电流，它虽可以带负荷操作，但不能切断很大的短路电流，只能与高压熔断器联合使用，作保护开关之用。类型分为户内型和户外型两种，如图5.31、图5.32 所示。

图5.31　户内高压负荷开关

图5.32　户外高压负荷开关

（5）避雷器

避雷器是一种保护电器，用来保护变配电设备和线路的绝缘，免受雷电过电压的损害，使系统安全运行，如图5.33所示。

（6）电力电容器

电力电容器主要用于提高工频交流电力系统的功率周数，如图5.34 所示。

(www.daowen.com)

图5.33　避雷器

图5.34　电容器

（7）互感器

互感器是一种特种变压器，专供测量仪表和继电保护使用，按用途不同分为电压互感器和电流互感器，如图5.35、图5.36 所示。

图5.35　电压互感器

图5.36　电流互感器

（8）高压成套配电柜

高压成套配电柜接受与分配电能，对线路进行控制、测量、保护。类型主要包括固定式和手车式两种；按柜中主要元件，可分为断路器柜、互感器柜、电容器柜、避雷器柜等，如图5.37、图5.38 所示。

图5.37　固定式配电柜

图5.38　手推式电柜

（9）母线

母线是变配电设备之间的连接线，在电流较大的场所采用。按照材质，母线又有铜母线（铜排）和铝母线（铝排）之分。10 kV 及以下的配变电所一般都采用硬母线。硬母线按形状来分有矩形母线、槽型母线、菱形母线、管型母线等。矩形母线是最常用的母线，也称母线排。如图5.39 至图5.41 所示。

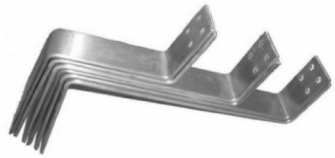

图5.39　固定式矩形母线

图5.40　固定式低压封闭插接母线

图5.41　固定式槽形母线

（10）绝缘子

绝缘子的主要作用是绝缘和固定母线和导线。类型分为户内和户外两种。绝缘子一般安装在高、低压开关柜上，母线桥上，墙或支架上，如图5.42 所示。

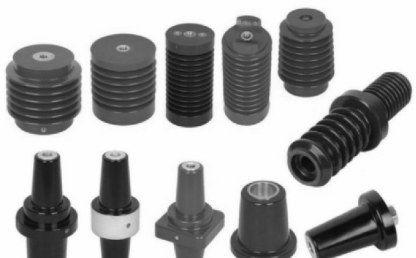

图5.42　绝缘子

（11）控制设备及低压电器

控制设备及低压电器主要用来接通和断开线路，以及控制用电设备。控制设备主要包括低压盘（屏）、柜、箱；低压电器主要包括各种控制开关、控制器、接触器、启动器等，如图5.43 至图5.47 所示。

图5.43　控制箱

图5.44　控制柜

图5.45　低压配电柜

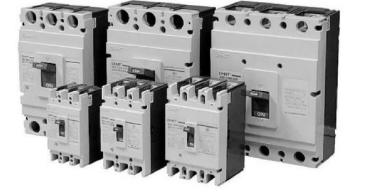

图5.46　断路器

图5.47　交流接触器
