1）电力系统的组成

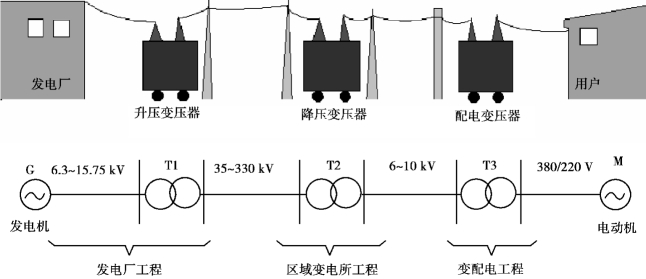

电力系统就是由各种电压等级的电力线路将发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，如图5.20 所示。

图5.20　电力系统的组成

2）电力负荷的等级

根据其重要性和中断供电造成的损失或影响的程度分为以下三级：

（1）一级负荷及其供电要求

中断供电将造成人身伤亡者；中断供电将在政治、经济上造成重大损失者；中断供电将影响有重大政治、经济意义的用电部门的正常工作者。在这种情况下一级负荷应由两个独立电源供电，当任何一路电源发生故障中断供电时，另一路应能保证一级负荷的全部用电。

（2）二级负荷及其供电要求

中断供电将在政治上、经济上造成较大损失者，如主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等；中断供电将影响重要用电单位的正常工作者，如：铁路枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等人员集中的重要的公共场所秩序混乱者。

当地区供电条件允许且投资不高时，二级负荷宜由两个电源供电。当地区供电条件困难或负荷较小时，二级负荷可由一条6 ～10 kV 及以上的专用线路供电。

（3）三级负荷及其供电要求

不属于一级和二级负荷者。三级负荷对供电系统无特殊要求。

3）电力线路(www.daowen.com)

电力线路是输送电能的通道。其任务是把发电厂生产的电能输送并分配到用户，把发电厂、变配电所和电能用户联系起来。它由不同电压等级和不同类型的线路构成。

建筑供配电线路的额定电压等级多为10 kV 线路和380 V 线路，并有架空线路和电缆线路之分。

4）供电电压等级

电压有高压和低压之分，我们常把1 kV 及以上的电压称为高压，1 kV 以下的电压称为低压。6 ～10 kV 电压用于送电距离为10 km 左右的工业与民用建筑供电，380 V 电压用于建筑物内部供电或向工业生产设备供电，220 V 电压多用于生活设备、小型生产设备及照明设备供电。

5）低压配电系统的主要配电方式

低压配电系统由配电装置（配电盘）及配电线路组成。配电方式主要有放射式、树干式、混合式，如图5.21 所示。

图5.21　低压配电系统的主要方式

（1）放射式

设备和线路相互独立，支路发生故障时，不会影响其他支路上的电气设备；供电可靠性较好，但使用设备增大、投资大；干线故障时候要停电。

（2）树干式

一条干线带几条支线，干线故障时影响范围大；供电可靠性差，但所用设备少，投资少；采用母线槽、接插式配电箱，施工方便。

（3）混合式

很多情况下，往往采用放射式和树干式相结合的配电方式，亦称混合式配电。
