随着科技的发展和人民生活水平的提高，除了常规散热器的对流换热采暖方式，低温热水地板辐射采暖的应用也越来越广泛。

1）系统组成

在住宅建筑中，热水地板辐射采暖的加热管一般应按户划分独立的系统，并设置集配装置，如分水器和集水器，再按房间配置加热盘管。一般不同房间或住宅各主要房间宜分别设置加热盘管与集配装置相连。低温热水地板辐射采暖系统如图5.16 所示。

图5.16　采暖平面布置示意图

2）相关技术措施和施工安装要求

①加热盘管及其覆盖层与外墙、楼板结构层间应设绝热层，当允许双向传热时可不设绝热层。

②覆盖层厚度不宜小于50 mm，并应设伸缩缝，肋管穿过伸缩缝时宜设长度不小于100 mm 的柔性套管。

③绝热层设在土壤上时应先做防潮层，在潮湿房间内加热管覆盖层上应做防水层。

④热水温度不应高于60 ℃，民用建筑供水温度宜为35 ～50 ℃，供、回水温差宜小于或等于10 ℃。

⑤系统工作压力不应大于0.8 MPa，否则应采取相应的措施。

⑥加热盘管宜在环境温度高于5 ℃的条件下施工，并应防止油漆、沥青或其他化学溶剂接触管道。(www.daowen.com)

⑦加热盘管伸出地面时，穿过地面构造层部分和裸露部分应设硬质套管；在混凝土填充层内的加热管上不得设可拆卸接头；盘管固定点间距：直管段小于或等于1 m 时宜为500 ～700 mm，弯曲管段小于0.35 m 时宜为200 ～300 mm；加热盘管布置形式如图5.17 所示。

⑧细石混凝土填充层强度不宜低于C15，应掺入防龟裂添加剂；应有膨胀补偿措施：面积大于或等于30 m2，每隔5 ～6 m应设5 ～10 mm 宽的伸缩缝；与墙、柱等交接处应设5 ～10 mm 宽的伸缩缝，缝内应填充弹性膨胀材料。

图5.17　加热盘管布置形式

⑨隔热材料应符合下列要求：导热系数小于或等于0.05 W/（m·K）；抗压强度大于或等于100 kPa；吸水率小于或等于6%；氧指数大于或等于32%。

⑩加热盘管安装构造如图5.18 所示；集水器、分水器安装如图5.19 所示。

⑪调试与试运行。

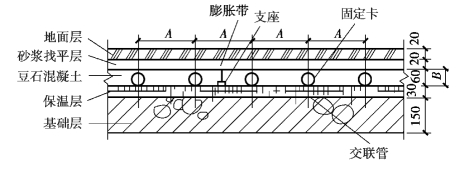

图5.18　加热盘管安装图

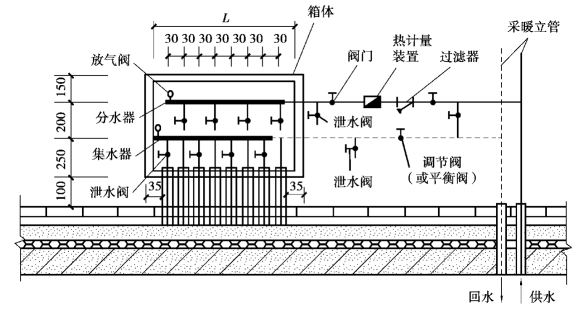

图5.19　集水器、分水器安装示意图
