以热水作为热媒的采暖方式叫作热水采暖。

1）热水采暖系统的工作原理

水在锅炉中被加热，使热水沿供热水管道上升，进入散热器散热；冷却了的水经过回水管流回锅炉继续加热，或经水泵加压；水不断地回锅炉被加热，又不断地到散热器放热冷却，连续不断地在系统内循环流动。

2）热水采暖系统的分类

①按热媒参数区分，可分为低温热水采暖系统和高温热水采暖系统。热媒温度在100 ℃以下的称为低温热水采暖，这种采暖应用较广；温度在100 ℃以上的称为高温热水采暖。

②按热水系统的循环动力区分，可分为自然循环系统（重力循环系统）和机械循环系统。

③按系统的每组立管根数区分，可分为单管系统和双管系统。

④按系统的管道介质流动方向区分，可分为垂直式系统和水平式系统。

3）热水采暖系统的形式

（1）自然循环热水采暖系统

该系统如图5.10 所示。水在循环流动过程中，由于供水、回水温度差的存在，产生了密度差，该系统就靠密度差作为循环动力。

（2）机械循环热水采暖系统

在密闭的采暖系统中，靠水泵作为循环动力的系统，称机械循环热水采暖系统。

机械循环热水采暖系统的形式有多种，根据供热水平干管在采暖中设置的位置高低以及供热立管形式，可分为：

①机械循环双管上供下回式热水采暖系统。

水平干管敷设在建筑物的顶层，由此连接供热立管支管向下通往各层房间散热器，故称上行式；回水水平干管敷设于底层散热器的下部，与回水立管连接，故称下回式；每组立管都是两根：一个为供热管；一个为回水管，故称双管，合起来叫作双管上供下回式，如图5.11 所示。(www.daowen.com)

②机械循环下供下回式热水采暖系统。

单管上供下回，管道简单，安装方便，经单管立管流入各层散热器的水温是递减的，下层散热片数多，占地面积大，如图5.12 所示。

③机械循环中供式热水采暖系统。

从系统总立管引出的水平供水干管，敷设在系统的中部。下部系统为上供下回式，上部系统可采用下供下回式（双管，图5.13 左侧），也可采用上供下回式（单管，见图5.13 右侧）。中供式系统可避免由于顶层梁底标高过低，致使供水干管挡住顶层窗户，减轻上供下回式楼层过多易出现的垂直失调的现象，但上部系统要增加排气装置。中供式系统可用于原有建筑物加建楼层或上部建筑面积少于下部建筑面积的场合。

④水平式系统。

水平式系统的排气方式要比垂直上供下回系统复杂些。它需要在散热器上设置跑风阀以分散排气，即顺流式，如图5.14（a）所示；或在同一层散热器上部串连一根空气管集中排气，即跨越式，如图5.14（b）所示。对较小的系统可用分散排气方式，对散热器较多的系统宜用集中排气方式。

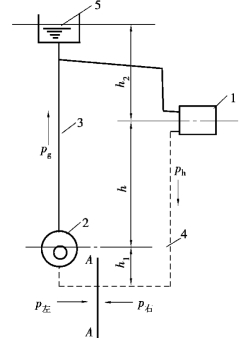

图5.10　自然循环热水采暖系统

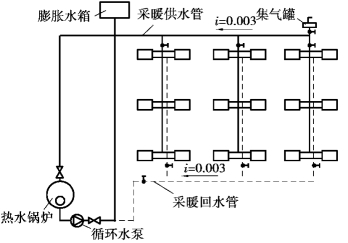

图5.11　机械循环上供下回式热水采暖系统图

图5.12　机械循环下供下回式热水采暖系统

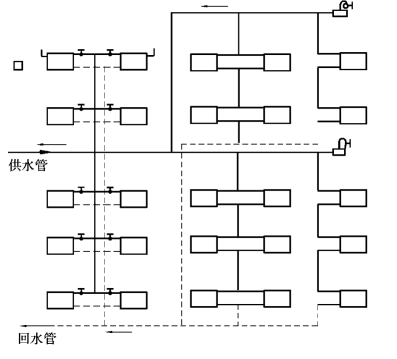

图5.13　机械循环中供式热水采暖系统

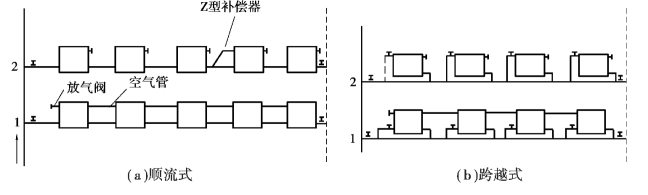

图5.14　单管水平式系统
