1）ATa 型楼梯平面注写

（1）ATa 型楼梯的适用条件

ATa 型楼梯设置滑动支座，不参与结构整体抗震计算。其适用条件为：两梯梁之间的矩形梯板全部由踏步段构成，即踏步段两端均以梯梁为支座，梯板低端支承处做成滑动支座，滑动支座直接落在梯梁上。在框架结构中，楼梯中间平台通常设梯柱、梁，中间平台可与框架柱连接。

（2）ATa 型楼梯平面注写内容

ATa 型楼梯平面注写方式如图4.54 所示。集中注写的内容有5 项：第1 项为梯板类型代号与序号ATa × ×；第2项为梯板厚度h；第3 项为踏步段总高度Hs/踏步级数（m +1）；第4 项为上部纵筋及下部纵筋；第5 项为梯板的分布钢筋。

（3）梯板的分布钢筋

梯板的分布钢筋可直接标注，也可统一说明。

（4）平台板PTB、梯梁、梯柱配筋

平台板PTB、梯梁、梯柱配筋可参照《混凝土结构施工平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》（16G101-1）标注。

（5）ATa 型楼梯滑动支座

当ATa 作为两跑楼梯中的一跑时，上下梯段平面位置错开一个踏步宽。

（6）滑动支座做法由设计指定，当采用与本图集不同的做法时，由设计另行给出，如图4.55 所示。

2）ATa 型楼梯板的标准配筋构造(www.daowen.com)

ATa 型楼梯板的标准配筋构造如图4.56 所示，图4.57、图4.58 为ATa 型楼梯施工图剖面注写示例。

ATb 型、ATc 型、BT 型楼梯适用条件、楼梯平面注写内容、楼梯板的标准配筋构造详见《现浇混凝土板式楼梯》（16G101-2）。

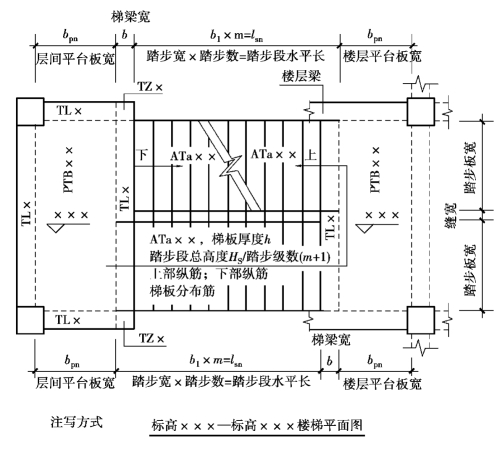

图4.54　ATa 型楼梯平面注写方式

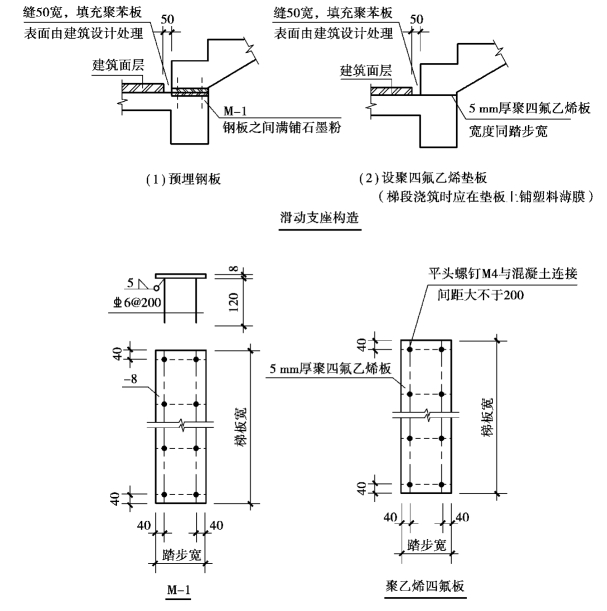

图4.55　ATa 型楼梯滑动支座构造

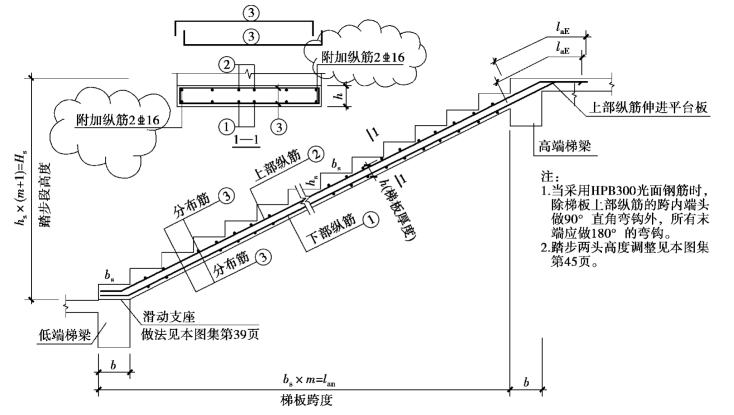

图4.56　ATa 型楼梯板的标准配筋构造

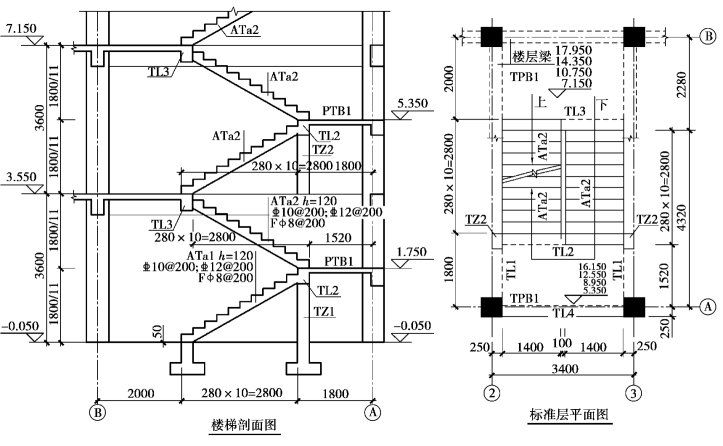

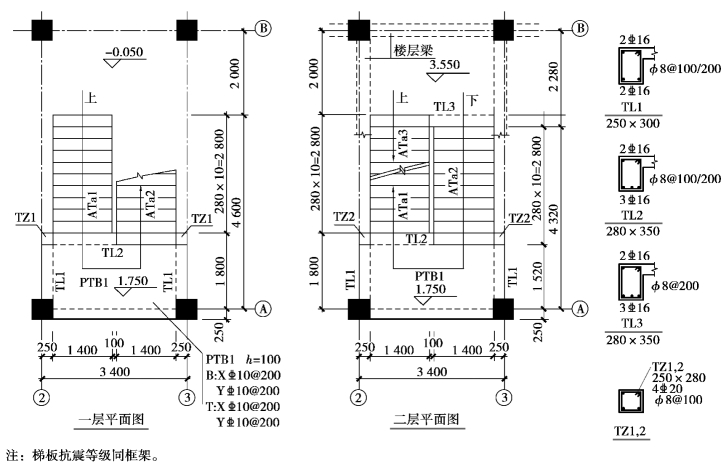

图4.57　ATa 型楼梯施工图剖面注写示例（平面图）
