无梁楼盖板是指以柱为支座的楼面板与屋面板。为了保证柱顶处楼盖板的抗冲切满足计算要求，规范规定板的厚度不应小于150 mm，且在与45°冲切破坏锥面相交的范围内配置按计算所学的箍筋及相应的架立筋或弯起钢筋。

无梁楼盖板平法施工图是指在楼面板和屋面板布置图上，采用平面注写的表达方式，主要包括板带集中标注和板带支座原位标注。

实际工程中，为了减少无梁楼盖板的厚度并满足受力要求，多采用在柱顶处设柱帽的方法。

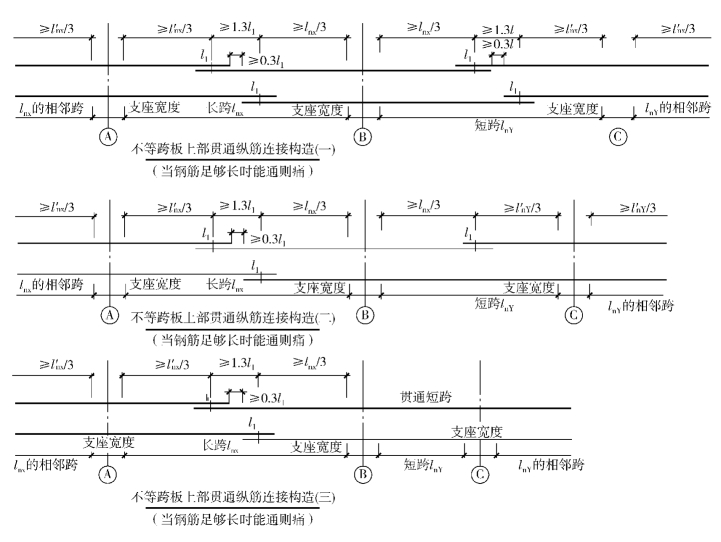

图4.50　有梁楼盖板不等跨上部贯通纵筋连接构造

1）板带集中标注的内容

板块集中标注的内容，为板块编号、板厚、贯通纵筋以及当板面标高不同时的标高高差等。

集中标注应在板带贯通纵筋配置相同跨的第一跨（X 向为左端跨，Y 向为下端跨）注写。相同编号的板带可选择一个作集中标注，其他仅注写板带编号（注在圆圈内）。

板带集中标注的内容为：板带编号，板带厚和板带宽，箍筋和贯通纵筋。

（1）无梁楼盖板的编号

无梁楼盖板是分“板带”配置钢筋的，所有板带逐一编号，相同编号的板带选择一个在规定位置作集中标注。板带编号按表4.8 规定。

表4.8　板带编号

注：1.跨数按柱网轴线计算（两相邻柱轴线之间为一跨）。
2.（ × ×A）为一端悬挑，（ × ×B）为两端悬挑，悬挑不计入跨数。

一般情况下，无梁楼盖的柱顶宜设置柱帽。当无梁楼盖的柱顶不设置柱帽时，需要在柱顶的板内设置暗梁。通常在施工图中的柱轴线处画出粗虚线来表示暗梁。暗梁的编号见表4.9。

表4.9　暗梁编号

(www.daowen.com)

注：1.跨数按柱网轴线计算（两相邻柱轴线之间为一跨）。
2.（ × ×A）为一端悬挑，（ × ×B）为两端悬挑，悬挑不计入跨数。

（2）无梁楼盖板的板厚和暗梁的截面尺寸

板带宽度一般集中注写，如“b=100”；板带厚度一般在图的下方作统一标注，若局部某些板块的厚度不同，可单独在相应板块上注写。板带厚注写为h= × × ×，板带宽注写为b = × × ×。当无梁楼盖板的整体厚度和板带宽度已在图中注写时，此项可不注。暗梁的截面尺寸是指：箍筋外皮宽度×板厚。

（3）贯通钢筋

贯通纵筋按板带下部和板带上部分别注写，并以B 代表下部，T 代表上部，B & T 代表下部和上部。

当局部区域的板面标高与整体不同时，应在无梁楼盖的板平法施工图上注明板面标高高差及分布范围。

2）板带支座原位标注的内容

板带支座原位标注的具体内容为板带支座上部非贯通纵筋。

以一段与板带同向的中粗实线段代表板带支座上部非贯通纵筋。对柱上板带，采用实线段贯穿柱上区域绘制；对跨中板带，采用实线段贯通网轴线绘制。在线段上注写钢筋编号、配筋值及在线段的下方注写自支座中线向两侧跨内的伸出长度。

当板带支座非贯通纵筋自支座中线向两侧对称伸出时，其伸出长度可仅在一侧标注；当配置在有悬挑段的边柱上时，该筋伸出到悬挑尽端，设计不注。当支座上部非贯通纵筋呈放射分布时，设计者应注明配筋间距的度量位置。不同部位的板带支座上部非贯通纵筋相同者，可仅在一个部位注写，其余则在代表非贯通纵筋的线段上注写编号。

当板带上部已经配有贯通纵筋，但需增加配置板带支座上部非贯通纵筋时，应结合已配同向贯通纵筋的直径与间距，采取“隔一布一”的方式，其注写规定与有梁楼盖板相同。

施工时应注意，当支座一侧设置了上部贯通纵筋（标注以T 打头），而在支座另一侧仅设置了上部非贯通纵筋时，如果支座两侧设置的纵筋直径、间距相同，应将二者连通，避免各自在支座上部分分别锚固。

3）暗梁AL 的注写方式

在施工图中的柱轴线处画中粗虚线来表示暗梁，其注写包括暗梁集中标注和原位标注两种。

①暗梁集中标注的内容包括暗梁的编号、截面尺寸、暗梁箍筋、上部通长筋或架立筋四部分。

②暗梁支座原位标注的内容包括暗梁支座上部纵筋和暗梁下部纵筋。当在暗梁集中标注的内容不适用于某跨或某悬挑端时，则将其不同数值标注在该跨或该悬挑端，施工时按原位注写取值。
