有梁楼盖板平法施工图是在楼面板和屋面板布置图上采用平面注写的表达方式。板平面注写主要包括板块集中标注和板支座原位标注，如图4.48 所示。

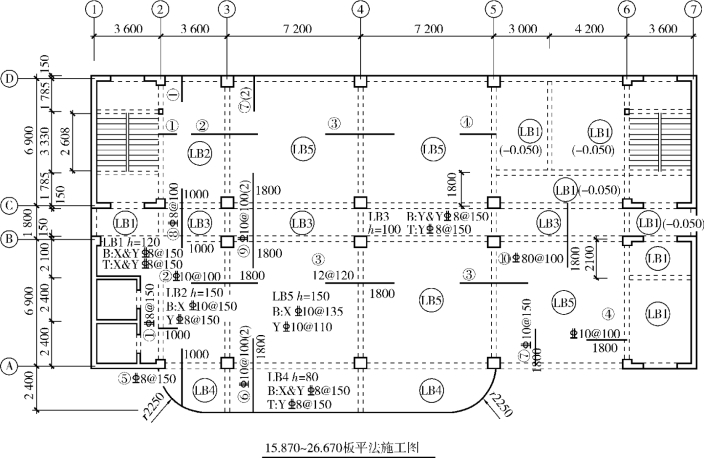

图4.48　有梁楼盖板平法施工图

现浇混凝土有梁楼盖板平法和板支座原位标注。

1）板块集中标注的内容

有梁楼盖板是指以梁为支座的楼面板和屋面板，它的制图规则同样适用于梁板式转换层、剪力墙结构、砌体结构以及有梁地下室的楼面板与屋面板的平法施工图设计。

（1）有梁楼盖板的编号

对于普通楼面板，两向均以一跨为一块板；对于密肋楼盖，两向主梁（框架梁）均以一跨为一板块（非主梁密肋不计）。所有板块应逐一编号，相同编号的板块可择其一作集中标注，其他仅注写置于圆圈内的板的编号以及当板面标高不同时的标高高差。板块编号按表4.7 的规定。

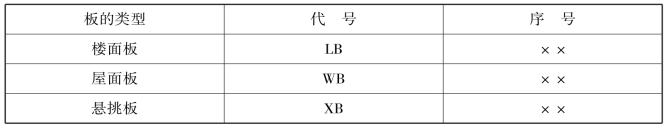

表4.7　板块编号

所有板块应逐一编号，相同编号的板块选择一块板做集中标注，如标注有LB1、LB2、LB3、LB4、LB5 等。

如LB5　h=150 mm，表示板厚为150 mm；B：X 10@135，表示为X 方向板的钢筋间距为135 mm；Y10@110，表示为X 方向板的钢筋间距为110 mm。

（2）有梁楼盖板的板厚

板厚注写为h= × × ×（为垂直于板面的厚度）；当悬挑板的端部改变截面厚度时，用斜线分隔根部和端部的高度值，注写为h= × × × / × × ×；当设计已在图中统一注明板厚时，此项可不注。(www.daowen.com)

（3）贯通钢筋

贯通纵筋按板块的下部和上部分别注写（当板块上部不设贯通纵筋时则不注），并以B 代表下部，以T 代表上部，B& T 代表下部和上部；X 向贯通纵筋以X 打头，Y 向贯通纵筋以Y 打头，两向贯通纵筋配置相同时以X&Y 打头。

当贯通筋采用两种规格“隔一布一”方式时，表达为8/10@110，这表示直径为8 mm 的钢筋和直径为10 mm 的钢筋二者间隔110 mm 交替布置。

（4）板面标高高差

此项是指相对于结构层楼面标高的高差，应将其注写在括号内，当无高差时不需注写。

2）板支座集中标注内容

板支座原位标注的内容包括板支座上部非贯通纵筋和悬挑板上部受力钢筋。

板支座原位标注的钢筋应在配置相同跨的第一跨表达；当在梁悬挑部位单独配置时，则在原位表达。

3）有梁楼盖板的平法标准配筋构造

当有梁楼面板的上部未配置贯通纵筋时，其钢筋构造如图4.49 所示；图中括号内钢筋锚固长度la 仅用于梁板式转换层的板。

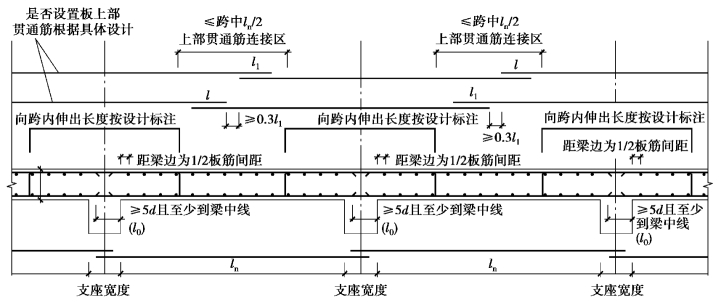

图4.49　有梁楼盖的楼面板LB 与屋面板WB 钢筋构造（上部无贯通钢筋）

4）有梁楼盖板不等跨时上部贯通纵筋的连接构造

有梁楼盖板不等跨时上部贯通纵筋的连接构造，如图4.50 所示。
