1）剪力墙平面布置图

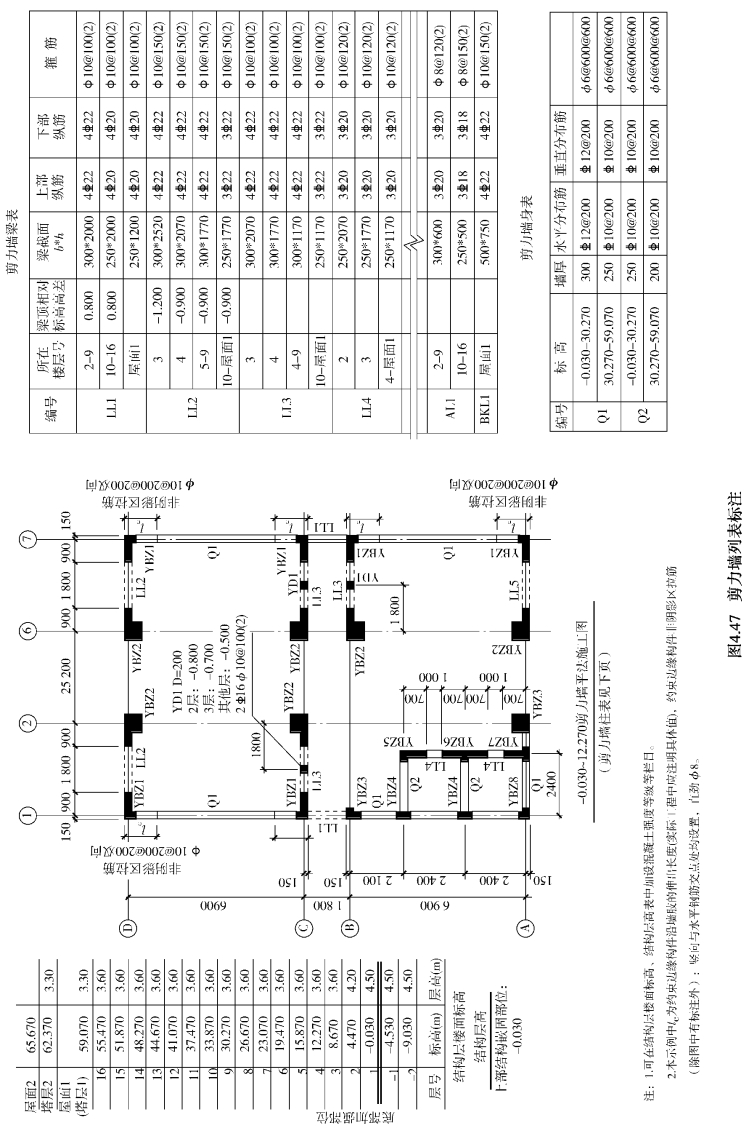

剪力墙施工图与常规表示方法相同。平面布置图表明定位轴线、剪力墙的编号、形状及轴线的关系，图中的定位轴线与建筑施工图保持一致，剪力墙按照约束边缘构件和构造边缘构件分别进行编号，比如YBZ1、YBZ2 等。剪力墙列表标注如图4.47 所示。

2）剪力墙柱表

在剪力墙柱表中表达的内容有如下规定：

①注写墙柱编号，绘制该墙柱的截面配筋图，标注墙柱几何尺寸。

②注写各段墙柱的起止标高。各段墙柱的起止标高自墙柱根部往上以变截面或截面未变但配筋改变处为界，分段注写，墙柱根部标高一般指基础顶面标高。

③注写各段墙柱的纵向钢筋和箍筋。注写值应与表中绘制的截面配筋图对应一致。纵向钢筋注总配给制；墙柱箍筋的注写方式与柱箍筋相同。

应特别注意：对于约束边缘构件，除注写阴影部位的箍筋外，尚需在剪力墙平面布置图中注写非阴影区内布置的拉筋（或箍筋）。

所有墙柱纵向钢筋搭接长度范围内的箍筋间距应按要求加密。

3）剪力墙身表

剪力墙表如图4.47 所示。在剪力墙身表中表达的内容有如下规定：

①注写墙身编号，必须含有水平与竖向分布钢筋的排数。

②注写各段墙身起止标高，自墙身根部往上以变截面位置或截面未变但配筋改变处为界，分段注写。墙身根部标高一般指基础顶面标高（部位框支剪力墙结构则为框支梁顶面标高）。(www.daowen.com)

③注写墙身厚度。

④注写水平分布钢筋、竖向分布钢筋和拉筋的具体数值。注写数值为一排水平分布钢筋和竖向分布钢筋的规格与间距，具体设置几排在墙身编号后面表达。

4）剪力墙梁表

在剪力墙梁中表达的内容有如下规定：

①注写墙梁编号。

②注写墙梁所在楼层号。

③注写墙梁顶面标高高差，即相对于墙梁所在结构图楼面标高的高差值。高者为正值，低者为负值，无高差时不注。

④注写墙梁截面b×h，上部纵筋、下部纵筋和箍筋的具体数值。

⑤当墙梁的侧面纵筋与剪力墙身的水平分布筋相同时，表中不注，否则应补充注明梁侧面纵筋的具体数值。注写时，以大写字母G 打头，接续注写直径与间距。

5）结构层楼面标高与结构层高

结构层楼面标高及结构层高与柱列表注写方式相同，如图4.47 所示。
