剪力墙平法施工图注写规范

时间:2023-08-21 理论教育 版权反馈
【摘要】:图4.45剪力墙约束边缘端柱YDZ 和构造边缘端柱GDZ 的截面注写方式示意图3)剪力墙身的截面注写从相同编号的墙身中选择一道墙身,如图4.46 所示。图4.46剪力墙身注写示意图4)剪力墙梁的截面注写①墙梁编号:见表4.6。5)剪力墙洞口的表示方法无论采用列表注写方式还是截面注写方式,剪力墙的洞口均可在剪力墙平面布置图上原位表达。

剪力墙平法施工图注写规范

1)截面注写方式的一般要求

截面注写方式,是在分标准层绘制的剪力墙平面布置图上,直接在墙柱、墙身、墙梁上注写截面尺寸和配筋具体数值。剪力墙墙柱截面标注如图4.44 所示。

选用适当比例原位放大绘制剪力墙平面布置图,其中对墙柱绘制配筋截面图;对所有墙柱、墙身、墙梁分别按规定进行编号,并分别在相同编号的墙柱、墙身、墙梁中选择一根墙柱、墙身、墙梁或洞口进行注写。

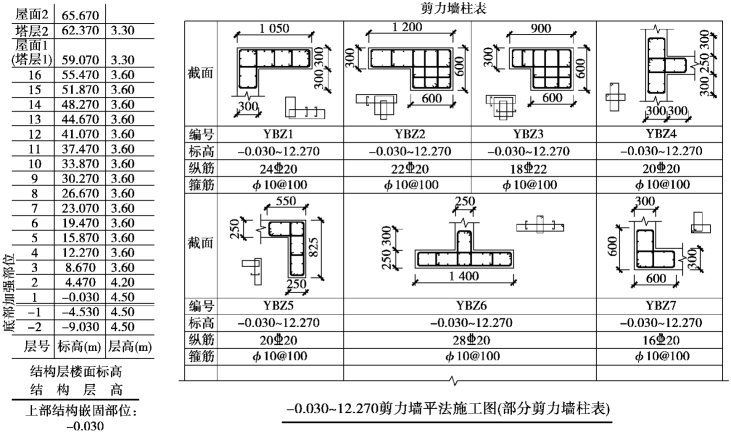

图4.44 剪力墙柱截面配筋

2)剪力墙柱的截面注写

在进行标注的截面配筋图上集中注写以下内容:

①墙柱编号,见表4.5。

②注明几何尺寸。

③墙柱的全部竖向钢筋:× ×B× ×。

④墙柱的核心部位箍筋/墙柱扩展部位箍筋:A× ×@ × × /A× ×。

关于截面配筋集中注写的说明:

①墙柱编号的注写:应注意约束边缘与构造边缘构件两种墙柱的代号不同,其几何尺寸和配筋率应满足现行规范的相关规定。

②墙柱竖向纵筋的注写:对于约束边缘构件,所注纵筋不包括设置在墙柱扩展部位的竖向纵筋。该部位的纵筋规格与剪力墙身的竖向分布筋相同,但分布间距必须与设置在该部位的拉筋保持一致,且应小于或等于墙身的竖向分布筋间距。对于构造边缘构件则无墙柱扩展部分,墙柱纵筋的分布情况在截面配筋图上应绘制清楚。

③墙柱核心部位箍筋与墙柱扩展部位拉筋的注写:墙柱核心部位的箍筋注写竖向分布间距,且应注意采用同一间距(全高加密),箍筋的复合方式应在截面配筋图上绘制清楚;墙柱扩展部位的拉筋不注写竖向分布间距,其竖向分布间距与剪力墙水平分布筋的竖向分布间距图相同,拉筋应同时拉住该部位的墙身竖向分布筋和水平钢筋,拉筋应在截面配筋图上绘制清楚。

④各种墙柱截面配筋图上应原位加注几何尺寸和定位尺寸。

⑤在相同编号的约束边缘端柱YDZ 和构造边缘端柱GDZ 的截面注写示意,如图4.45 所示。

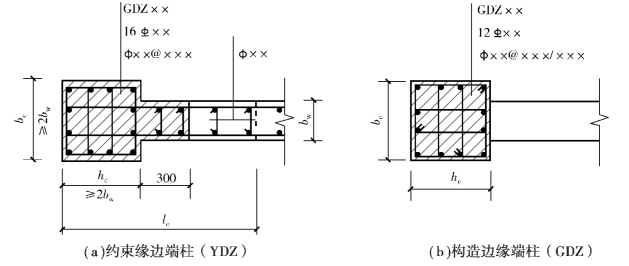

图4.45 剪力墙约束边缘端柱YDZ 和构造边缘端柱GDZ 的截面注写方式示意图

3)剪力墙身的截面注写

从相同编号的墙身中选择一道墙身,如图4.46 所示。

按顺序引注的内容为:

①墙身编号:Q× ×( × ×),其中括号内需要注写钢筋的排数。

②墙厚尺寸:× × ×。

③水平/垂直分布钢筋/拉筋:A× × /A× ×@ × × × /A×@ ×a@ ×b 双向(或梅花双向)。

剪力墙身Q× ×( ×)的注写示意。

(www.daowen.com)

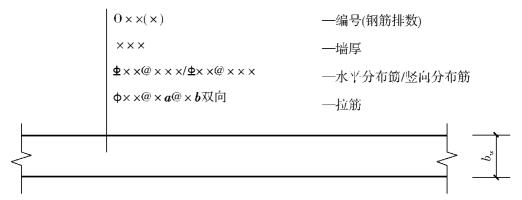

图4.46 剪力墙身注写示意图

4)剪力墙梁的截面注写

①墙梁编号:见表4.6。

当连梁设有对角暗撑时,注写形式为LL(JC) × ×,×A× × /A× ×@ × × × ×2。注写两根暗撑的截面尺寸(箍筋外皮尺寸);注写一根暗撑的全部纵筋,并标注“ ×2”,表明有两根暗撑相互交叉;注写暗撑箍筋的具体数值。

当连梁设有交叉斜筋时,注写形式为LL(JX) × ×,×A × ×2;注写连梁一侧对角斜筋的配筋直径,并标注“ ×4”,表示四个角都设置;注写连梁一侧折线筋配置值,并标注“ ×2”,表明对称设置。

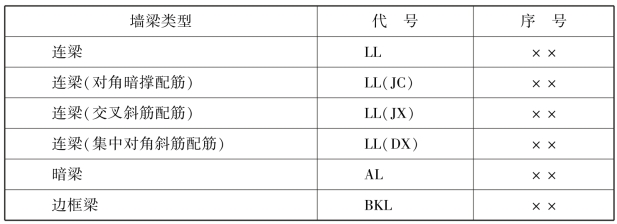

表4.6 剪力墙墙梁编号

当连梁设有集中对角斜筋时,代号为LL(DX) × ×,注写一条对角线上的对角斜筋,并标注“ ×2”,表明对称设置。

②所有楼层号(墙梁顶面相对标高高差),截面尺寸/箍筋(肢数),下部纵筋、上部纵筋、侧面纵筋按有关梁的内容。

5)剪力墙洞口的表示方法

无论采用列表注写方式还是截面注写方式,剪力墙的洞口均可在剪力墙平面布置图上原位表达。

洞口的具体表示方法:

①在剪力墙平面布置图上绘制洞口示意,并标注洞口中心的平面定位尺寸。

②在洞口中心位置引注的内容有,洞口编号,洞口几何尺寸,洞口中心相对标高和洞口每边补强钢筋。

具体规定如下:

①洞口编号:矩形洞口为JD× ×,圆形洞口为YD× ×。

②洞口几何尺寸:矩形洞口为洞宽×洞高(b×h),圆形洞口为直径D。

③洞口中心相对标高,是相对于结构层楼(地)面标高的洞口中心高度。当其高于结构层楼面时为正值,低于时为负值。

④洞口每边补强钢筋,分5 种不同情况:

a.当矩形洞口的宽、高均不大于800 mm 时,此项注写为洞口每边补强钢筋的具体数值,如果按标准构造详图设置补强钢筋时可不注。当洞宽、高方向补强钢筋不一致时,分布注写洞口方向、洞高方向补强钢筋,以“/”分隔。

b.当矩形或圆形洞口的洞宽或直径大于800 mm 时,在洞口的上、下需设置补强暗梁,此项写为洞口上、下每边暗梁的总结与箍筋的具体数值。(在标准构造详图中,补强暗梁梁高一律定为400 mm,施工时按表中构造详图取值,设计不注。当设计者采用与标准构造详图不同的做法时,应另行注明)。圆形洞口时尚需注明环向加强钢筋的具体数值;当洞口上、下边为剪力墙连梁时,此项免注;洞口竖向两侧设置边缘构件时,也不在此项表达。

c.当圆形洞口设置在连梁中部1/3 范围(且圆洞直径不应大于1/3 梁高)时,需注写在圆洞上下水平设置的每边补强纵筋与箍筋。

d.当圆形洞口设置在墙身或暗梁、边框梁位置,且洞口直径不大于300 时,此项注写为洞口上下左右每边布置的补强纵筋的具体数值。

e.当圆形洞口直径大于300 mm 但不大于800 mm 时,其加强钢筋在标准构造详图中是按照圆外切正六边形的边长方向布置,设计仅需注写六边形中一边补强钢筋的具体数值。

6)地下室外墙的标示方法

地下室外墙的集中编号,由墙身代号、序号组成。表达为:DWQ× ×。如:DWQ1、DWQ2 等。

地下室外墙平面注写方式,包括集中标注墙体编号、厚度、贯通筋、拉筋和原位标注附加非贯通筋等两部分内容。当仅设置贯通筋,未设置附加非贯通筋时,则仅作集中标注。
