截面注写方式，是在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图，如图4.42 所示。

截面法注写柱平法施工图，应分别在很多相同编号的柱中选择一个截面来表达KZl、KZ2、KZ3 和LZ1、XZ，如图4.43所示。

例如，柱编号：KZl，（由柱类型代号和序号组成。）截面尺寸：650 ×600。与轴线关系的几何参数代号b1，b2 和h1，h2的具体数值分别为325 mm，325 mm 和150 mm，450 mm。（矩形截面注写为b ×h，以D 打头注写圆柱截面直径）。角筋：配有角筋422；b 边中部筋：522；h 边中部筋：420。（所有纵筋为同一直径时，均注写全部纵筋。矩形截面的角筋与中部筋直径不同时，按“角筋+b 边中部筋+h 边中部筋”的形式注写，也可在直接引注中仅注写角筋，然后在截面配筋图上原位注写中部筋，采用对称配筋时，可仅注写一侧中部筋。）箍筋：10@100/200，（包括钢筋级别、直径与间距。在箍筋前加“L”表示螺旋箍；箍筋的肢数及复合方式在柱截面配筋图上表示。当为抗震设计时，用“/”区分箍筋加密区与非加密区箍筋的间距，箍筋沿柱全高为一种间距时，则不使用“/”。）柱标高段：19.470—37.470 在结构层高信息表中读出。

(www.daowen.com)

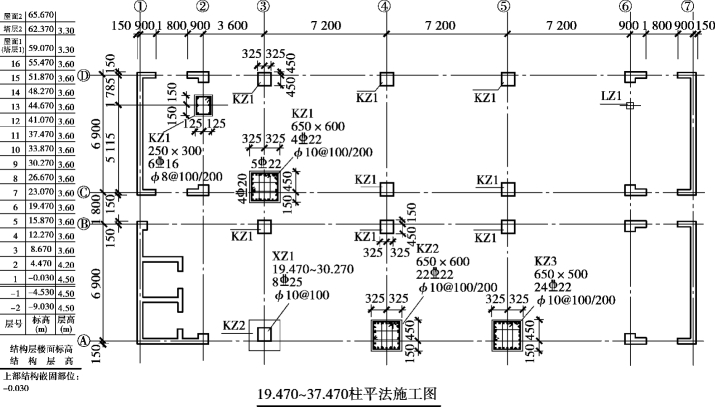

图4.42　柱平法施工图（截面法注写）

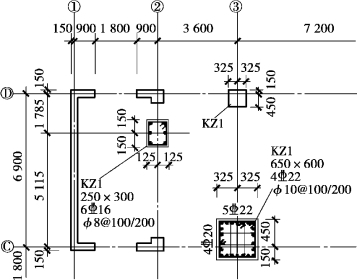

图4.43　截面法注写示例
