列表注写方式是在柱平面布置图上，分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱编号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图，以此来表达柱平法施工图，如图4.40 所示。

列表注写方式通过把各种柱的编号、截面尺寸、偏中情况、角部纵筋、b 边一侧中部筋和h 边一侧中部筋、箍筋类型号和箍筋规格间距注写在一个“柱表”上，着重反映同一个柱在不同楼层上“变截面”的情况；同时，在结构平面图上标注每个柱的编号。下面先介绍“柱表”的内容。

1）柱编号

柱编号由类型代号和序号组成，见表4.4。

2）各段柱的起止标高

自柱根部位往上以变截面位置或截面未变但钢筋改变处为分界，分段注写。框架柱和框支柱的根部标高系指基础顶面标高；芯柱的根部标高系指根据结构实际需要而定的起始位置标高；梁上柱的根部标高系指梁顶面标高；剪力墙上柱的根部标高为墙顶面标高。

3）截面尺寸

对于矩形柱，注写柱截面尺寸b ×h（至于框架柱的偏中尺寸b1、b2 和h1、h2，直接标注在柱平面布置图上，更加清楚）。

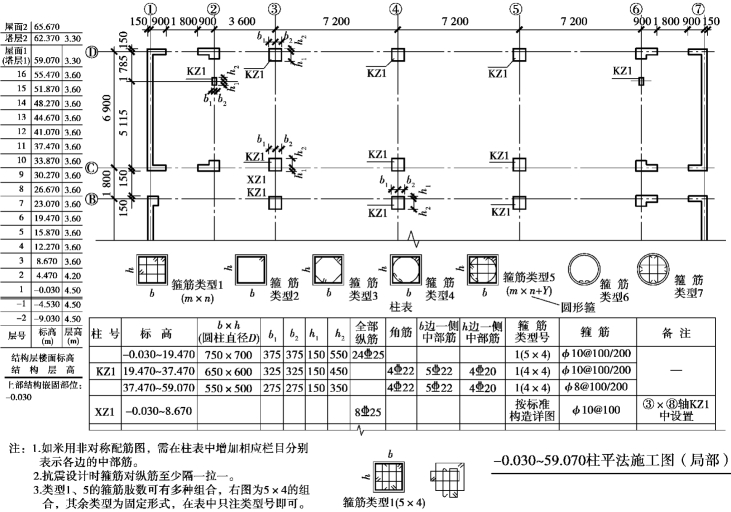

图4.40　柱平法施工图（列表法注写）

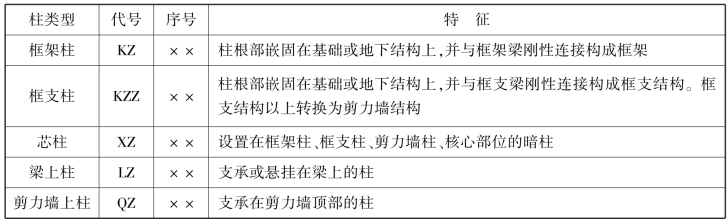

表4.4　柱分类及编号

注：编号时，当柱的总高、分段截面尺寸和配筋均对应相同，仅分段截面与轴线的关系不同时，仍可将其编为同一柱号，但应在图中注明截面与轴线的关系。当柱的总高、分段截面尺寸和配筋均对应相同，仅柱在平面布置图上的偏中位置不同时，仍可将其编为同一柱号。实际施工图经常把框架柱的偏中情况注写在平面布置图中，而在柱表中只注写框架柱的b×h尺寸，不注写偏中尺寸。

对于圆柱，表中b×h 一栏改用圆柱直径数字前加d 表示。

对于芯柱，根据结构需要，可以在某些框架柱的一定高度范围内，在其内部的中心位置设置（分别引注其柱编号）。芯柱截面尺寸按构造确定，并按标准构造详图施工，设计不注；当设计者采用与本构造详图不同的做法时，应另行注明。芯柱定位随框架柱走，不需要注写其与轴线的几何关系。

4）全部钢筋(www.daowen.com)

当柱纵筋直径相同、各边根数也相同时（包括矩形柱、圆柱和芯柱），将纵筋注写在“全部纵筋”一栏中。除此之外，柱纵筋分角筋、截面b 边中部筋和h 边中部筋三项分别注写（对于采用对称配筋的矩形截面柱，可仅注写一侧中部筋，对称边省略不注）。

值得注意的是，柱表中对柱角筋、截面b 边中部筋和h 边中部筋三项分别注写是必要的，因为这3 种纵筋的钢筋规格有可能不同。

5）箍筋类型

在箍筋类型栏内注写箍筋类型号与肢数。常见箍筋类型号所对应的箍筋形状如图4.41 所示。

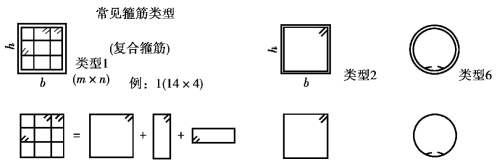

图4.41　常见箍筋类型

6）箍筋注写

箍筋注写包括钢筋级别、直径与间距。

当为抗震设计时，用斜线“/”区分柱端箍筋加密区与柱身非加密区长度范围内箍筋的不同间距。施工人员根据标准构造详图，在规定的几种长度值中取其最大者作为加密区长度。当框架节点核芯区内箍筋与柱端箍筋设置不同时，应在括号中注明核芯区内箍筋直径及间距。

【例4-24】　10@100/250，表示箍筋为HPB300 级钢筋，直径10，加密区间距为100 mm，非加密区间距为250 mm。当箍筋沿柱全高为一种间距时，则不用“/”线。

【例4-25】　10@100，表示箍筋为HPB300 级钢筋，直径10，间距为100 mm，沿柱全高加密。当圆柱采用螺旋箍筋时，需在箍筋前加“L”。

【例4-26】　L10@100/250，表示采用螺旋箍筋，HPB300 级钢筋，直径10，加密区间距为100 mm，非加密区间距为250 mm。

当柱（包括芯柱）纵筋采用搭接连接且为抗震设计时，在柱纵筋搭接长度范围内（应避开柱端的箍筋加密区）的箍筋均应按≤5d（d 为搭接纵筋最小直径）及≤100 mm 的间距加密，搭接区内箍筋直径≥d/4（d 为搭接钢筋最大直径）。

当为非抗震设计时，在柱纵筋搭接范围内的箍筋加密，应由设计者另行注明。

在柱平法施工图中，应根据具体工程的设计绘制箍筋类型图，并标注与柱表中相应的b、h 及类型号，箍筋类型图一般绘制在柱表的上部或其他合适的位置。（当为抗震设计时，确定箍筋肢数要满足“隔一拉一”以及箍筋肢数的要求）
