原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，如梁支座上部纵筋、梁下部纵筋，施工时原位标注取值优先，如图4.31 所示。梁原位标注的内容规定如下：

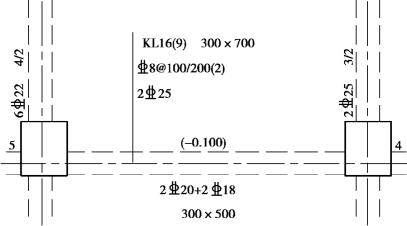

图4.30　框架梁顶面降标高平法标注

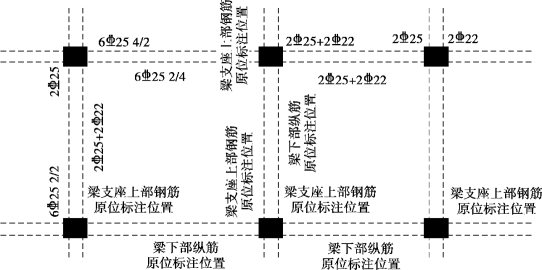

图4.31　框架梁配筋平法标注示意图

1）梁支座上部纵筋的原位标注

梁支座上部纵筋包含上部通长筋在内的所有通过支座的纵筋。

①当上部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。

【例4-18】　梁支座上部纵筋标注为6254/2，表示上一排纵筋为425，下一排纵筋为225，如图4.32 所示。的一边标注配筋值，另一边省去不标注。如图4.32 分别标注。图4.33 则省去不标。

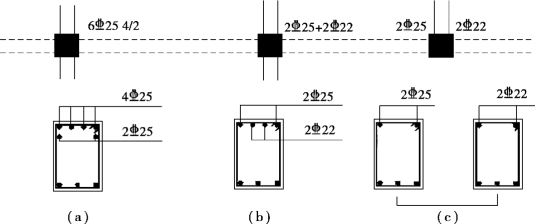

图4.32　框架梁支座钢筋原位标注图

2）梁跨下部纵筋的原位标注

①当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。

图4.33　框架梁支座钢筋一侧省略平法标注图

【例4-20】　梁下部纵筋标注为625　2/4，表示上一排纵筋为225，下一排纵筋为425，全部伸入支座。

②当同排纵筋有两种直径时，用“ +”将两种直径的纵筋相连，标注时角筋写在前面，如图4.34（a）（b）所示。(www.daowen.com)

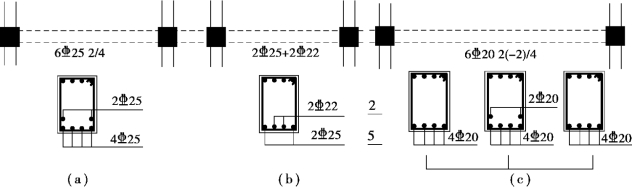

图4.34　框架梁底部钢筋平法标注图

③当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。

【例4-21】　梁下部纵筋标注为620　2（ -2）/4，表示上排纵筋为220，且不伸入支座；下一排纵筋为420，全部伸入支座，如图4.34（c）所示。

【例4-22】　梁下部纵筋标注为220 +320（ -3）/520，表示上排纵筋为220 和320，其中320 不伸入支座；下一排纵筋为520，全部伸入支座。

【例4-23】　6202（ -2）/4 表示下部一共两排钢筋，最下排420 直接伸进支座，其上一排220 不伸入支座，如图4.34（c）所示。

④当梁的集中标注中已分别标注了梁上部和下部均为通长的纵筋值时，则不会再在梁下部重复做原位标注。

⑤当梁设置竖向加腋时，加腋部位下部斜纵筋应在支座下部以Y 打头标注在括号内，如图4.35 所示。当梁设置水平加腋时，水平加腋内上、下部斜纵筋应在加腋支座上部以Y 打头标注在括号内，上下部斜纵筋之间用“/”分隔，如图4.36 所示。

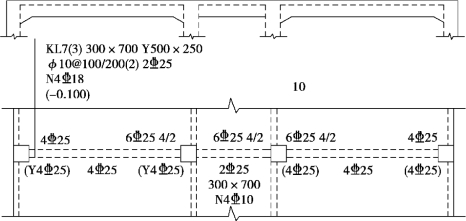

图4.35　框架梁竖向加腋平面注写方式表达示例图

3）附加箍筋或吊筋的原位标注

在主次梁相交处的主梁上一般要设附加箍筋或吊筋，可以直接将附加箍筋或吊筋画在主梁上，用引线注明总配筋值（附加箍筋的肢数注在括号内）。当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一注明，少数与统一注明值不同时，在原位引注，如图4.37 所示。

图4.36　梁水平加腋平面注写方式表达示例图

图4.37　附加箍筋和吊筋画法示例图
