1）梁集中标注的必标项和选标项

集中标注表达的梁通用数值包括梁编号、梁截面尺寸、梁箍筋、上部通长筋、梁侧面构造筋（或受扭钢筋）和标高六项，梁集中标注的内容前五项为必注值，后一项为选注值。

2）梁标号的标注

表4.3 中列出了梁的各种类型的代号，同时给出了各种梁的特征。特别需要掌握下关于是否带有悬挑的标注规则。

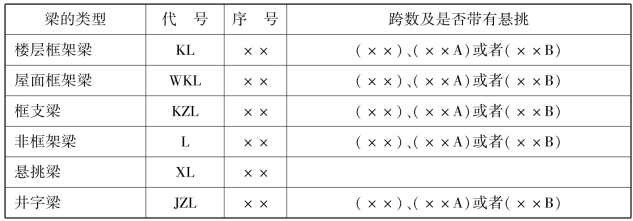

表4.3　梁中的各种类型

注：（xxA）为一端有悬挑，（xxB）为两端有悬挑，悬挑不计入跨数。【例】KL7（5A）表示第7 号框架梁，5 跨，一端有悬挑；L9（7B）表示第9 号非框架梁，7 跨，两端有悬挑。

两个梁编成同一编号的条件是：

①两个梁的跨数相同，而且对应跨的跨度和支座情况相同。

②两个梁在各跨的截面尺寸对应相同。

③两个梁的配筋相同（集中标注和原位标注相同）。

相同尺寸和配筋的梁，在平面图上布置的位置（轴线正中或轴线偏中）不同，不影响梁的编号。

3）梁的截面尺寸标注

当为等截面梁时，用b×h 表示；

当为竖向加腋梁时，用b×h　GYc1 ×c2 表示，其中，c1 为腋长，c2 为腋高，如图4.24（a）所示。

当为水平加腋梁时，一侧加腋时用b×h　PYc1 ×c2 表示，其中，c1 为腋长，c2 为腋宽，如图4.24（b）所示。

当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h1/h2，如图4.24（c）所示。

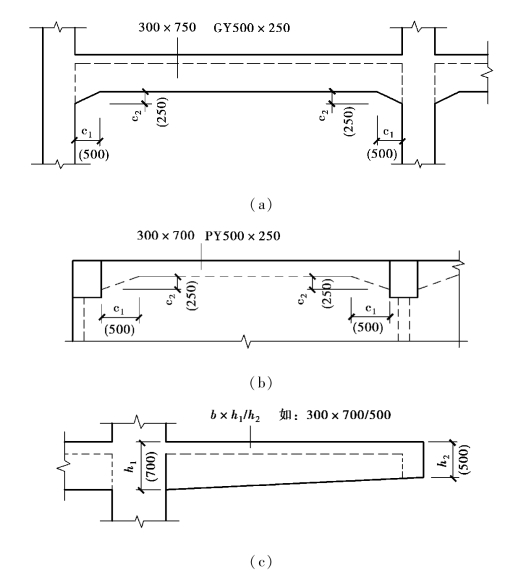

图4.24　挑梁根部和端部不同高时的标注

4）梁箍筋标注

标注包括钢筋级别、直径、加密区与非加密区间距及肢数。箍筋加密区与非加密区的不同间距及肢数用斜线“/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数标注一次；箍筋肢数写在括号内。

【例4-9】　8@100（4）/150（2），表示箍筋为HPB300 钢筋，直径8，加密区间距为100，四肢箍；非加密区间距为150，两肢箍。图4.25 中，φ6@100/200（2）表示箍筋直径为6，加密区间距为100，非加密区间距为200，双肢箍。

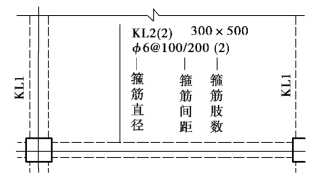

图4.25　梁箍筋的平法标注

当抗震设计中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，也用斜线“/”将其分隔开来。注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

【例4-10】　1310@150/200（4），表示箍筋为HPB300 钢筋，直径10；梁的两端各有13 个四肢箍，间距为150；梁跨中部分间距为200，四肢箍。1812@150（4）/200（2），表示箍筋为HPB300 钢筋，直径12，梁的两端各有18 个四肢箍，间距为150；梁跨中部分，间距为200，双肢箍。

5）梁上部通长钢筋及架立筋标注

通长筋指直径不一定相同但必须采用搭接、焊接或机械连接接长且两端不一定在端支座锚固的钢筋。当同排纵筋中既有通长筋又有架立筋时，用加号“ +”将通长筋和架立筋相连。标注时将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。当全部采用架立筋时，则将其写入括号内，如图4.26 所示。

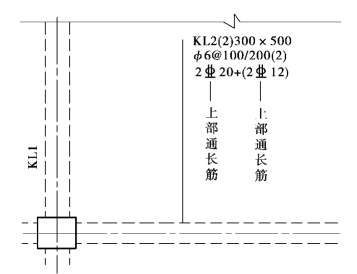

图4.26　梁上部通长筋及架立筋平法标注图(www.daowen.com)

【例4-11】　220 +（212）表示：220 为通长筋，212 为架立筋。当梁上部同排纵筋仅为架立筋时，将架立筋写在括号内即可。

当梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，此项可加注下部纵筋的配筋值，用分号“；”将上部与下部纵筋的配筋值分隔开来。

【例4-12】　422；320 表示梁的上部配置422 的通长筋，梁的下部配置320 的通长筋。

6）梁下部通长钢筋标注

①注写在梁下部跨中位置。

②当下部纵筋多于一排时，用斜线“/”将各排纵筋自上而下分开。例：625　2/4 表示下部两排钢筋，最下排425，其上一排225，如图2.27（a）所示。

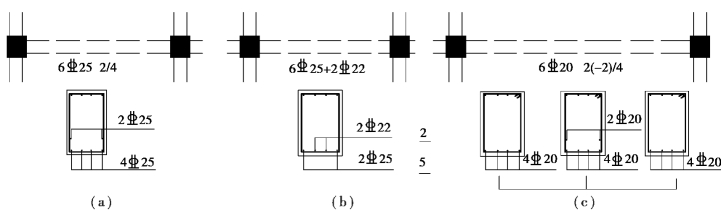

图4.27　框架梁下部配筋平法标注

③当同排纵筋有两种直径时，用加号“ +”将两种直径的纵筋相连，注写时角筋写在前面。

【例4-13】　225 +222 表示上部只有一排钢筋，角部225，中间222，如图4.27（b）所示。

④当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。

【例4-14】　6202（ -2）/4 表示下部一共两排钢筋，最下排420 直接伸进支座，其上一排220 不伸入支座，如图2.27（c）所示。

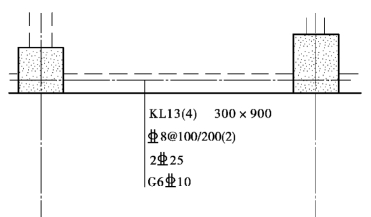

⑤当已按规定注写了梁上部和下部均为通长的纵筋值时，则不需在梁下部重复做原位标注。如图4.28 所示。

7）梁的侧面中部纵向钢筋标注

梁侧面中部筋习惯称“腰筋”，包括构造纵筋或受扭钢筋。

图4.28　框架梁无原位标注时的配筋图

①当梁的腹板高度≥450 mm 时，需要配置纵向构造钢筋，构造筋在梁内按跨布置，在本跨两端柱内锚固，锚固长度为15d。此项标注值以大写字母G 打头，标注值是梁两个侧面的总配筋值，是对称配置的。

【例4-15】　G412，表示梁的两个侧面共配置412 的纵向构造钢筋，每侧各配置212。

②梁受扭钢筋一般是指由于梁两侧荷载不同，对框架梁产生一定扭矩时，在梁两侧面对称设置钢筋来抵抗扭矩。同时受扭钢筋满足了构造筋的要求，因此梁配置了受扭钢筋就不重复布置构造筋。受扭钢筋属于受力筋，锚固应满足受拉钢筋的锚固要求。受扭钢筋一般按跨布置，锚固在本跨两端柱内，锚固方式同梁上、下纵筋。当梁侧面需配置受扭纵向钢筋时，此项标注值以大写字母N 打头，接续标注配置在梁两个侧面的总配筋值，且对称配置。

【例4-16】　N416，表示梁的两个侧面共配置N416 的抗扭筋，每侧各配置216，如图4.29所示。

图4.29　框架梁侧构造钢筋的平法标注图

8）梁顶面标高高差标注（该项为选注值）

梁顶面标高高差，系指相对于结构层楼面标高的高差值。对于位于结构夹层的梁，则指相对于结构夹层楼面标高的高差。有高差时，须将其写入括号内，无高差时不注。

当某梁的顶面高于所在结构层的楼面标高时，其标高高差为正值，反之为负值。

【例4-17】　某结构标准层的楼面标高为44.950 m，当卫生间位置次梁梁顶标高为44.850 m，梁顶面标高高差注写为（ -0.100）时，即表明该梁顶面标高分别相对于44.950 m 和48.850 m 低0.10 m，如图4.30 所示。

②当同排纵筋有两种直径时，用加号“ +”将两种直径的纵筋相连，标注时将角部纵筋写在前面。

【例4-19】　梁支座上部标注为425 +222，表示梁支座上部有6 根纵筋，225 放在角部，225 +222 放在中部。

③当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，只在支座
