独立基础截面竖向尺寸为必注内容。下面按普通独立基础和杯口独立基础分别进行说明。

1）普通独立基础

注写h1/h2/…，具体标注为：

①当基础为阶形截面时，标注如图4.14 所示。

【例4-7】　当阶形截面普通独立基础DJJ × ×的竖向尺寸注写为400/400/300 时，表示：h1 =400，h2 =400，h3 =300，基础底板总厚度为1 100。

本例为三阶；当为更多阶时，各阶尺寸自下而上用“/”分隔顺写；当基础为单阶时，其竖向尺寸仅为一个，且为基础总厚度，如图4.15 所示。

图4.14　阶形截面普通独立基础竖向尺寸

图4.15　单阶普通独立基础竖向尺寸

②当基础为坡形截面时，注写为h1/h2/…，如图4.16 所示。

图4.16　坡形截面普通独立基础竖向尺寸

【例4-8】　当坡形截面普通独立基础DJP × ×的竖向尺寸注写为4 000/300 时，表示h1 =400、h2 =300，基础底板总厚度为700。

2）杯口独立基础(www.daowen.com)

①当基础为阶形截面时，其竖向尺寸分两组：一组表达杯口内，另一组表达杯口外，两组尺寸以“，”分隔，注写为：a0/a1，h1/h2/…，其含义如图4.17 至图4.20 所示。其中，杯口深度a0 为柱插入杯口的尺寸加50 mm。

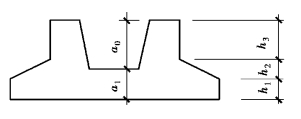

图4.17　阶形截面杯口独立基础竖向尺寸（一）

图4.18　阶形截面杯口独立基础竖向尺寸（二）

图4.19　阶形截面高杯口独立基础竖向尺寸（一）

图4.20　阶形截面高杯口独立基础竖向尺寸（二）

②当基础为坡形截面时，注写为：a0/a1，h1/h2/h3…，其含义如图4.21 和图4.22 所示。

图2.21　坡形截面高杯口独立基础竖向尺寸

图2.22　坡形截面高杯口独立基础竖向尺寸
