1）定位轴线及编号

定位轴线是确定建筑物或构筑物主要承重构件平面位置的重要依据。在施工图中，凡是墙、柱子、大梁、屋架等主要承重构件，都要画出定位轴线来确定其位置。

对于非承重的隔墙（框架填充墙）、次要构件等，其位置可用附加定位轴线（分轴线）来确定，也可用注明其与附近定位轴线有关尺寸的方法来确定。《房屋建筑统一制图标准》对绘制定位轴线的具体规定如下：

①定位轴线应用细单点长画线绘制。

②定位轴线一般应编号，编号应注写在轴线端部的圆圈内。圆应用细实线绘制，直径为8 ～10 mm。定位轴线圆的圆心，应在定位轴线的延长线上。

③平面图上定位轴线的编号，宜标注在图样的下方与左侧。横向编号应用阿拉伯数字，从左到右顺序编写；竖向编号应用大写拉丁字母，从下自上顺序编写。拉丁字母的I、O、Z 不得用作轴线编号。定位轴线的编号顺序如图2.1所示。

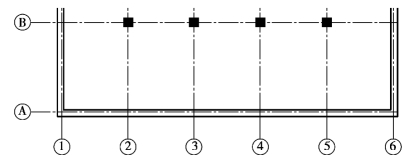

图2.1　定位轴线的编号

④附加定位轴线的编号，应以分数形式表示，所以也称分轴线。两根轴线间的附加轴线，应以分母表示前一轴线的编号，分子表示附加轴线的编号，编号宜用阿拉伯数字顺序编写；附加定位轴线的编号详见图2.2 所示。

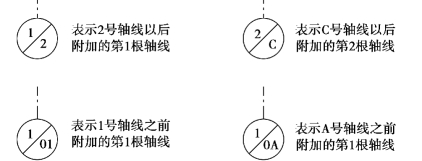

图2.2　附加定位轴线的编号

⑤对于详图上的轴线编号，若该详图适用于几根轴线时，应同时标注有关轴线的编号；通用详图中的定位轴线，一般只画圆，不注写轴线编号，如图2.3 所示。

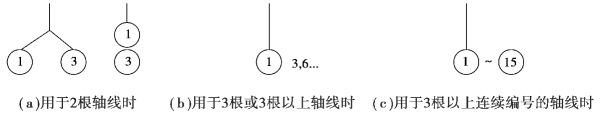

图2.3　详图的轴线编号

2）剖切符号及断面符号

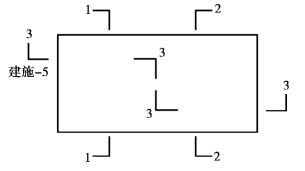

①剖视的剖切符号应由剖切位置线及投射方向线组成，均应以粗实线绘制。剖切位置线的长度宜为6 ～10 mm；投射方向线应垂直于剖切位置线，长度应短于剖切位置线，一般为4 ～6 mm。剖视剖切符号如图2.4 所示。

剖视剖切符号的编制宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。

②断面的剖切符号应只用剖切位置线表示，并以粗实线绘制，长度宜为6 ～10 mm，编号宜采用阿拉伯数字，按顺序连续编排，并应注写在剖切位置线的一侧。编号所在的一侧应为该断面的剖视方向。断面剖切符号如图2.5 所示。

图2.4　剖视的剖切符号

图2.5　断面的剖切符号

3）索引符号及详图符号

（1）索引符号

图样中的某一局部或构件，如需另见详图，应以索引符号标出，如图2.6（a）所示。索引符号由直径为10 mm 的圆和水平直径组成，圆及水平直径均以细实线绘制。索引符号应按下列规定编写：

①如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中画一段水平细实线，如图2.6（b）所示。

②如与被索引的详图不在同一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的编号，如图2.6（c）所示。

③索引出的详图，如采用标准图，应在索引符号水平直径的延长线上加注该标准图册的编号，如图2.6（d）所示。

④索引符号如用于索引剖视详图，应在被剖切的部位绘制剖切位置线，并以引出线引出索引符号，引出线所在的一侧应为投射方向，如图2.7 所示。

图2.6　索引符号

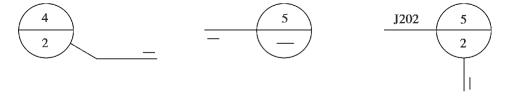

图2.7　用于索引剖面图的索引符号

（2）详图符号

详图的位置和编号，应以详图符号表示。详图符号的圆应以直径为14 mm 的粗实线绘制。详图应按下列规定编写：

①详图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号，如图2.8 所示。

②详图与被索引图样不在同一张图纸内，应用细实线在详图符号内画水平直径线，在上半圆中注明详图编号，在下半圆中注明被索引的图纸的编号，如图2.9 所示。

图2.8　与被索引图样同在一张图纸内的详图符号

图2.9　与被索引图样不在一张图纸内的详图符号

4）引出线

引出线是对图样上某些部位引出文字说明、符号编号和尺寸标注等用的，其画法规定如下：

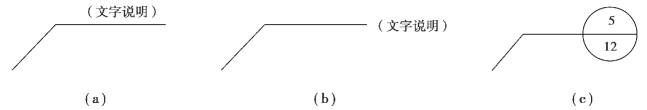

①引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成30°、45°、60°、90°的直线，或经上述角度再折为水平线。文字说明宜注写在水平线的上方，如图2.10（a）所示；也可注写在水平线的端部，如图2.10（b）所示。索引详图的引出线应与水平直径线相连接，如图2.10（c）所示。

图2.10　引出线

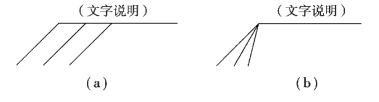

②同时引出几个相同部分的引出线，宜互相平行，如图2.11（a）所示；也可画成集中于一点的放射线，如图2.11（b）所示。

图2.11　共用引出线

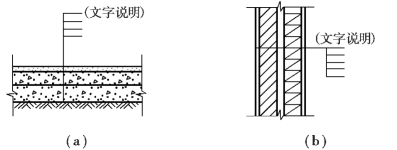

③多层构造引出线，应通过被引出的各层。文字说明宜注写在水平线的上方，或注写在水平线的端部，说明的顺序应由上至下，并应与被说明的层次相互一致，如图2.12（a）所示；如层次为横向排序，则由上自下的说明顺序应与由左至右的层次相互一致，如图2.12（b）所示。

图2.12　多层构造引出线(www.daowen.com)

5）标高

建筑物各部分或各个位置的高度主要用标高来表示。《房屋建筑制图统一标准》中，规定了它的标注方法：

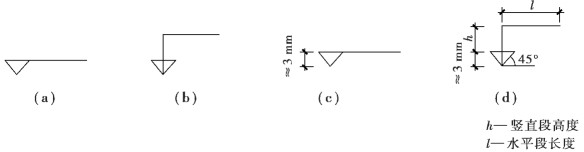

①标高符号应以直角等腰三角形表示，按图2.13（a）所示，用细实线绘制，如标注位置不够，也可按图2.13（b）所示形式绘制。图2.13（a）、（b）用于表示实形投影的标高。标高符号的具体画法如图2.13（c）、（d）所示。

图2.13　标高符号

②总平面图室外地坪标高符号，宜用涂黑的三角形表示，如图2.14（a）所示，具体画法如图2.14（b）所示。

③标高符号的尖端应指至被注高度的位置。尖端一般应向下，也可向上。标高数字应注写在标高符号的延长线一侧。如图2.15 所示的标高形式，用于标注积聚投影的标高。

④标高数字应以米为单位，注写到小数点以后第三位。在总平面图中，可注写到小数点以后第二位。

⑤零点标高应注写成±0.000，正数标高不注“ +”，负数标高应注“ -”，例如：3.000、-0.600。

⑥在图样的同一位置需表示几个不同标高时，标高数字可按图2.16 的形式注写。

图2.14　在平面图上的标高符号

图2.15　标高的指向

图2.16　同一位置标注多个标高数字

⑦标高的分类。房屋建筑工程施工图的标高可分为绝对标高和相对标高。绝对标高是以黄海平均海平面为零点，以此为基准而设置的标高称为绝对标高。相对标高是根据工程需要而选定的，这类标高称为相对标高。在一般建筑工程中，通常取底层室内主要地面作为相对标高的基准面（即±0.000）；其他标高以基准面标高（即±0.000）作为参照标高进行标注。

房屋的标高，还有建筑标高和结构标高的区别。建筑标高是指构件包括粉刷层在内的、装修完成后的标高；结构标高一般不包括构件表面的粉饰层厚度，是在结构施工后的完成面的标高。

6）尺寸标注

图样上的尺寸包括尺寸线、尺寸界线、尺寸起止符号和尺寸数字，如图2.17 所示。

①尺寸线应用细实线绘制，且应与被注长度平行。详图本身的任何图线均不得用作尺寸线。

②尺寸起止符号一般用中粗短斜线绘制，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2 ～3 mm。

③尺寸界线用细实线绘制，一般应与被注长度垂直，其一端应离开图样轮廓线不小于2 mm，另一端宜超出尺寸线2 ～3 mm。图样轮廓线可作为尺寸界线，如图2.18 所示。

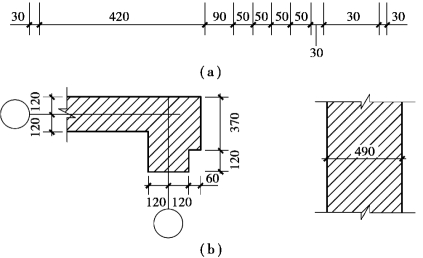

图2.17　尺寸标注

2.18　图样轮廓线可作为尺寸界线

图样上的尺寸，应以尺寸数字为准，不得从图上直接量取。图样上的尺寸单位，除标高及总平面图以“m”为单位外，其他必须以“mm”为单位。

尺寸数字一般应依据其方向注写在靠近尺寸线的上方中部。如没有足够的注写位置，最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写，如图2.19（a）所示。

④尺寸数字宜标注在图样轮廓线以外，不宜与图线、文字及符号等相交；有时尺寸数字也可标在图样内，如图2.19（b）所示。

图2.19　尺寸数字的标注

互相平行的尺寸线，应从被注写的图样轮廓线由近向远整齐排列，较小尺寸应离轮廓线较近，较大尺寸应离轮廓线较远。

图样轮廓线以外的尺寸界线，距图样最外轮廓之间的距离不宜小于10 mm。平行排列的尺寸线的间距宜为7 ～10 mm，并应保持一致。

7）其他符号

（1）对称符号

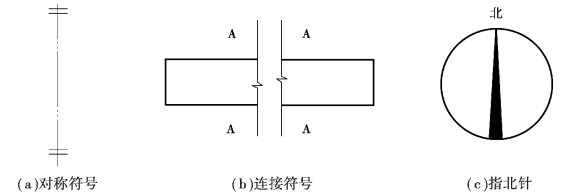

当建筑物或构配件的图形对称时，可只画对称图形的一半，然后在图形的对称中心处画上对称符号，另一半图形可省略不画。对称符号由对称线和两端的两对平行线组成。对称线用细单点长画线绘制；平行线用细实线绘制，其长度宜为6 ～10 mm，每对的间距宜为2 ～3 mm；对称线垂直平分两对平行线，对称线两端超出平行线宜为2 ～3 mm，如图2.20（a）所示。

（2）连接符号

连接符号是用来表示构件图形的一部分与另一部分的相接关系。连接符号应以折断线表示需连接的部位。两部位相距过远时，折断线两端靠图样一侧应标注大写拉丁字母表示连接编号。两个被连接的图样必须用相同的字母编号，如图2.20（b）所示。

（3）指北针

指北针是用来指明建筑物朝向的，其形状如图2.20（c）所示。其圆的直径宜为24 mm，用细实线绘制；指针尾部的宽度宜为3 mm，指针头部应注“北”或“N”字。需用较大直径绘制指北针时，指针尾部宽度宜为直径的1/8。

（4）折断符号

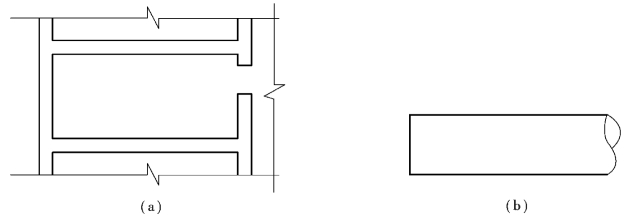

当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面，如图2.21（a）所示。对圆形构件的图形折断时，其折断符号为曲线，如图2.21（b）所示。

图2.20　其他符号

图2.21　折断符号

（5）坡度标注

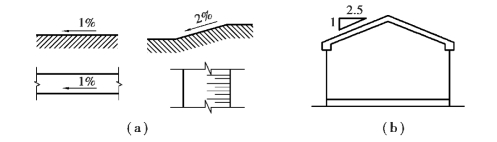

标注坡度时，一般用单面箭头表示，箭头应指向下坡方向，坡度的大小用数字写在箭头的上方，如图2.22（a）所示。对于坡度较大的屋面、屋架等，可用直角三角形的形式标注它的坡度，如图2.22（b）所示。

图2.22　坡度标注
