刚性防水屋面是指以刚性材料作为防水层的屋面，如防水砂浆、细石混凝土、配筋细石混凝土防水屋面等。这种屋面具有构造简单、施工方便、造价低廉的优点，但对温度变化和结构变形较敏感，容易产生裂缝而渗水，故多用于我国南方地区的建筑。

7.3.2.1　刚性防水屋面的构造层次及做法

刚性防水屋面一般由结构层、找平层、隔离层和防水层组成。

1.结构层

刚性防水屋面的结构层要求具有足够的强度和刚度，一般应采用现浇或预制装配的钢筋混凝土屋面板，并在结构层现浇或铺板时形成屋面的排水坡度。

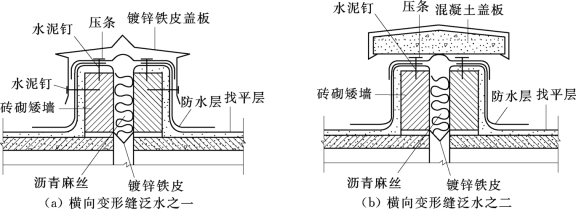

图7.13　等高屋面变形缝

2.找平层

为保证防水层厚薄均匀，通常应在结构层上用20mm 厚1∶3水泥砂浆找平。若采用现浇钢筋混凝土屋面板或设有纸筋灰等材料时，也可不设找平层。

3.隔离层

为减少结构层变形及温度变化对防水层的不利影响，宜在防水层下设置隔离层。隔离层可在纸筋灰、低强度等级砂浆或薄砂层上干铺一层油毡等。当防水层中加有膨胀剂类材料时，其抗裂性有所改善，也可不做隔离层。

4.防水层

常用配筋细石混凝土防水屋面的混凝土强度等级应不低于C20，其厚度宜不小于40mm，双向配置4～6.5钢筋，间距为100～200mm 的双向钢筋网片。为提高防水层的抗渗性能，可在细石混凝土内掺入适量外加剂（如膨胀剂、减水剂、防水剂等）以提高其密实性能。

7.3.2.2　刚性防水屋面细部构造

刚性防水屋面的细部构造包括屋面防水层的分格缝、泛水、檐口、雨水口等部位。

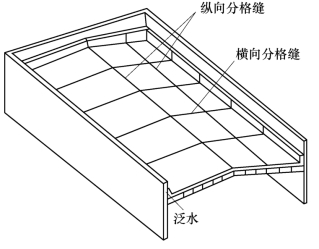

图7.14　分格缝位置

1.屋面分格缝

屋面分格缝实质上是在屋面防水层上设置的变形缝。其目的在于：防止温度变形引起防水层开裂；防止结构变形将防水层拉坏。因此屋面分格缝的位置应设置在温度变形允许的范围以内和结构变形敏感的部位。一般情况下分格缝间距不宜大于6m。结构变形敏感的部位主要是指装配式屋面板的支承端、屋面转折处、现浇屋面板与预制屋面板的交接处、泛水与立墙交接处等部位（图7.14）。(www.daowen.com)

分格缝的构造要点：

（1）防水层内的钢筋在分格缝处应断开。

（2）屋面板缝用浸过沥青的木丝板等密封材料嵌填，缝口用油膏等嵌填。

（3）缝口表面用防水卷材铺贴盖缝，卷材的宽度为200～300mm（图7.15）。

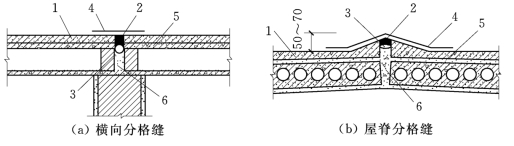

图7.15　分格缝构造

1—刚性防水层；2—密封材料；3—背衬材料；4—防水材料；5—隔离层；6—细石混凝土

2.泛水构造

刚性防水屋面的泛水构造要点与卷材屋面基本相同。不同的地方是：刚性防水层与屋面突出物（女儿墙、烟囱等）间须留分格缝，另铺贴附加卷材盖缝形成泛水。

3.檐口构造

刚性防水屋面檐口的形式一般有自由落水挑檐口、挑檐沟外排水檐口和女儿墙外排水檐口、坡檐口等。

（1）自由落水挑檐口。根据挑檐挑出的长度，有直接利用混凝土防水层悬挑和在增设的现浇或预制钢筋混凝土挑檐板上做防水层等做法。无论采用哪种做法，都应注意做好滴水。

（2）挑檐沟外排水檐口。檐沟构件一般采用现浇或预制的钢筋混凝土槽形天沟板，在沟底用低强度等级的混凝土或水泥炉渣等材料垫置成纵向排水坡度，铺好隔离层后再浇筑防水层，防水层应挑出屋面并做好滴水。

（3）坡檐口。建筑设计中出于造型方面的考虑，常采用一种平顶坡檐即“平改坡”的处理形式，使较为呆板的平顶建筑具有某种传统的韵味，以丰富城市景观（图7.16）。

4.雨水口构造

刚性防水屋面的雨水口有直管式和弯管式两种做法，直管式一般用于挑檐沟外排水的雨水口，弯管式用于女儿墙外排水的雨水口。

（1）直管式雨水口。直管式雨水口为防止雨水从雨水口套管与沟底接缝处渗漏，应在雨水口周边加铺柔性防水层并铺至套管内壁，檐口处浇筑的混凝土防水层应覆盖于附加的柔性防水层之上，并于防水层与雨水口之间用油膏嵌实（图7.17）。

（2）弯管式雨水口。弯管式雨水口一般用铸铁做成弯头。雨水口安装时，在雨水口处的屋面应加铺附加卷材与弯头搭接，其搭接长度不小于100mm，然后浇筑混凝土防水层，防水层与弯头交接处需用油膏嵌缝（图7.18）。
