电梯是建筑物内部解决垂直交通的另一种措施。电梯有载人、载货两大类,除普通乘客电梯外还有医院专用电梯、消防电梯、观光电梯等。
1.电梯的类型
(1)按使用性质分。
1)客梯。主要用于人们在建筑物中的垂直交通。
2)货梯。主要用于货物及设备的垂直运输。
3)消防电梯。用于发生火灾、爆炸等紧急情况下安全疏散人员和消防人员救援使用。
(2)按电梯行驶速度分。
1)高速电梯。速度大于2m/s,消防电梯常为高速电梯。
2)中速电梯。速度在2m/s以内。
3)低速电梯。速度在1.5m/s以内,常用于运送食物的电梯。
(3)其他分类。有的按单台、多台分;按直流、交流电梯分;按电梯门开启的方向分;按轿厢容量分。
(4)观光电梯。将竖向交通和登高流动观景相结合,常采用一侧透明的轿厢。
图6.44所示为不同类别电梯的平面示意图。
(www.daowen.com)

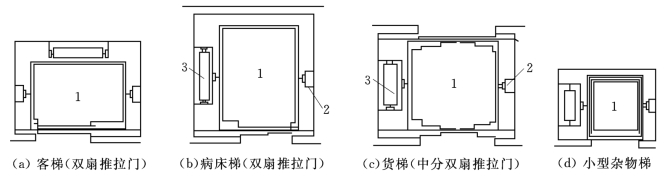

图6.44 电梯分类与井道平面示意图
1—电梯厢;2—轨道及撑架;3—平衡重
2.电梯的构造要求
电梯由井道、机房和地坑三大构造部分组成。
(1)电梯井道。电梯井道是电梯轿厢运行的通道,其内除电梯及出入口外还安装有轨道,平衡重和缓冲器等,如图6.45所示。
电梯井道是高层建筑穿通各层的垂直通道,火灾事故中火焰及烟雾容易从中蔓延。因此井道的围护构件较多采用钢筋混凝土墙。为了减轻机器运行时对建筑物产生的震动和噪声,应采取适当的隔振及隔声措施。一般情况下,只在机房机座下设置弹性垫层来达到隔振和隔声的目的,如图6.46(a)所示。电梯运行的速度超过1.5m/s者,除弹性垫层外,还应在机房与井道间设隔声层,高度为1.5~1.8m,如图6.46(b)所示。
(2)电梯机房。电梯机房一般设置在电梯井道的顶部,少数也设在地层井道旁边,如图6.47所示。机房的平面尺寸需根据机械设备的尺寸的安排及管理、维修等需要来决定,高度一般为2.5~3.5m。
(3)井道地坑。井道地坑在最底层平面标高下(H1≥1.4m),作为轿厢下降时所需的缓冲器的安装空间。

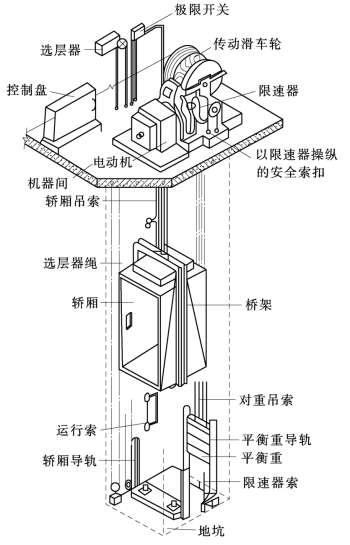

图6.45 电梯井道内部透视示意图

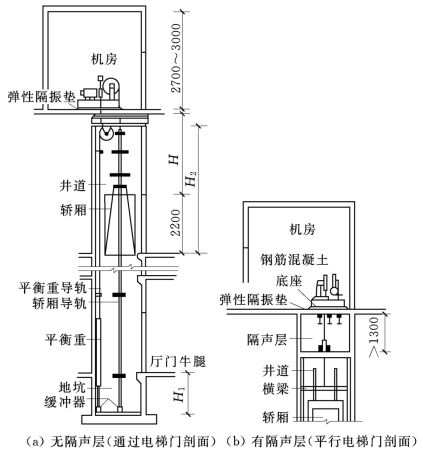

图6.46 电梯机房隔振、隔声处理示意图

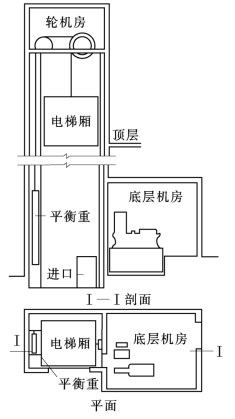

图6.47 底层机房电梯
