6.3.2.1 栏杆的构造

栏杆形式可分为空花式栏杆、栏板式和组合式栏杆三种。

1.空花栏杆

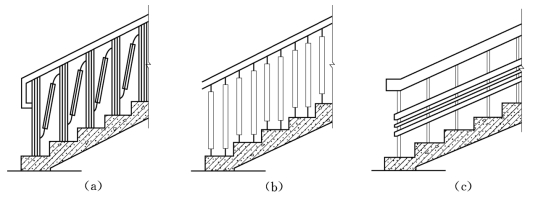

空花栏杆一般采用圆钢方钢扁钢和钢管等金属材料做成。断面分为实心和空心两种。实心竖杆圆形断面尺寸一般为16~30mm,方形断面尺寸为20mm×20mm~30mm×30mm。在儿童活动场所,如幼儿园、住宅等建筑,为防止儿童穿过栏杆空挡发生危险事故,栏杆垂直杆件间的间距不应大于110mm,且不应采用易于攀登的花饰。如图6.36所示为空花栏杆示例。

图6.36 空花栏杆

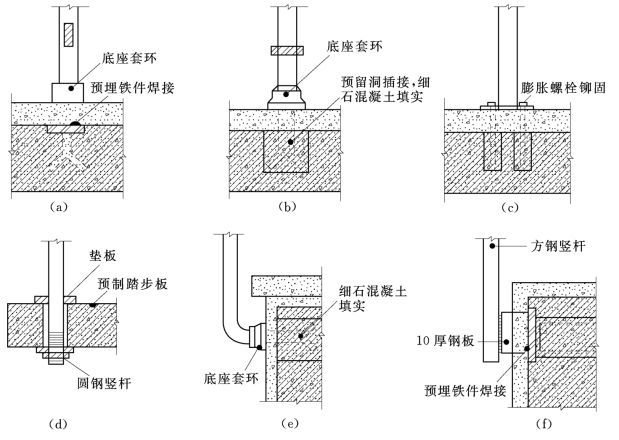

栏杆竖杆与梯段、平台的连接分为焊接和插接两种。即在梯段和平台上预埋钢板焊接或预留孔插接。为了保护栏杆免受锈蚀和增强美观,常在竖杆下部装设套环,覆盖住栏杆与梯段或平台的接头处,栏杆与梯段、平台的连接如图6.37所示。

图6.37 栏杆与梯段、平台的连接

2.栏板式

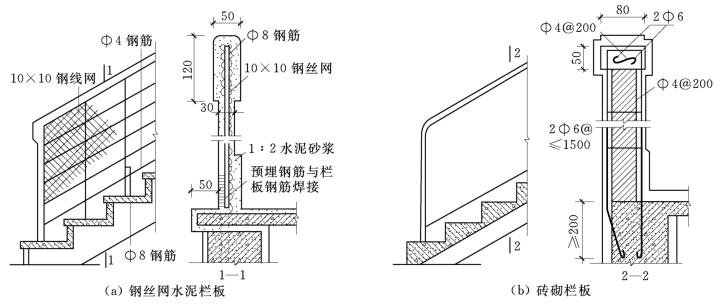

栏板式是以栏板取代空花栏杆。节约钢材,无锈蚀问题,比较安全。栏板通常采用现浇或预制的钢筋混凝土板、钢丝网水泥板或砖砌栏板。钢丝网水泥栏板是在钢筋骨架的侧面先铺钢丝网,再抹水泥砂浆而成,如图6.38(a)所示。

图6.38 栏板

砖砌栏板通常采用高标号水泥砂浆砌筑1/2或1/4标准砖,在砌体中应加拉结筋,两侧铺钢丝网,采用高标号水泥砂浆抹面,并在栏板顶部现浇钢筋混凝土通长扶手,以加强其抗侧向冲击的能力,如图6.38(b)所示。

3.组合式栏杆

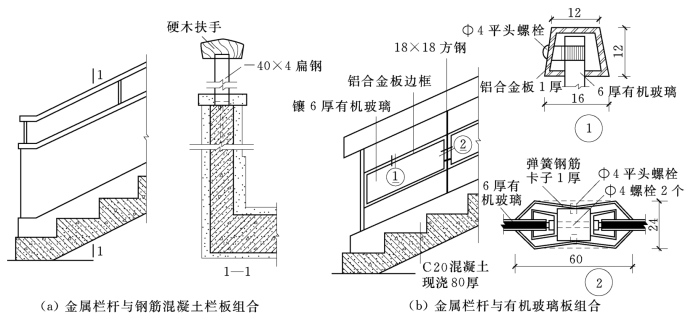

组合式栏杆是将空花栏杆和栏板组合而形成的一种栏杆形式。栏板为防护和美观装饰构件,通常采用木板塑料贴面板、铝板、有机玻璃板和钢化玻璃板等材料。栏杆竖杆为主要抗侧力构件,常采用钢材或不锈钢等材料,如图6.39所示。

图6.39 组合式栏杆

6.3.2.2 扶手的构造 (www.daowen.com)

扶手位于栏杆或栏板的顶部,通常用木材、塑料、钢管等材料做成。扶手的断面应该考虑人的手掌尺寸,并注意断面的美观,扶手的形式如图6.40所示。

1.扶手与栏杆的连接

扶手与栏杆的连接方法视扶手和栏杆的材料而定。硬木扶手与金属栏杆的连接,通常是在金属栏杆的顶端先焊接一根通长扁钢,然后再用木螺钉将扁钢与扶手连接在一起。塑料扶手与金属栏杆的连接与硬木扶手相似。金属扶手与金属栏杆常用焊接连接如图6.40所示。

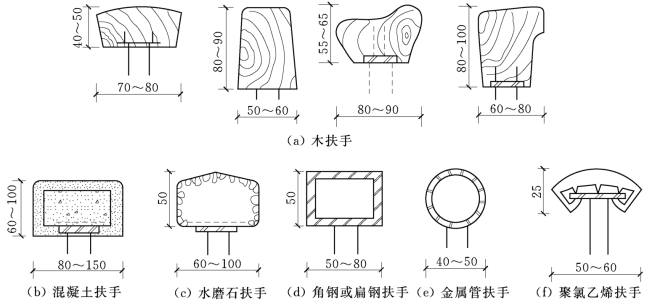

图6.40 扶手的形式

(1)扶手与栏杆的连接。扶手与栏杆的连接方法视扶手和栏杆的材料而定。硬木扶手与金属栏杆的连接,通常是在金属栏杆的顶端先焊接一根通长扁钢,然后再用木螺钉将扁钢与扶手连接在一起。塑料扶手与金属栏杆的连接与硬木扶手相似。

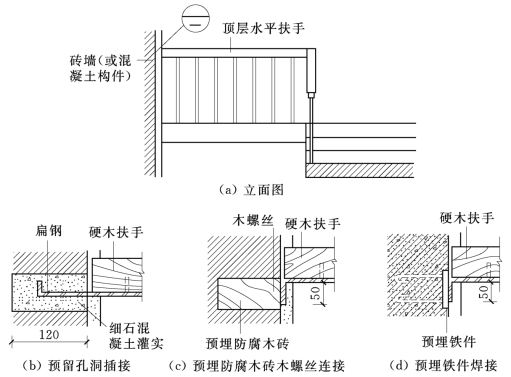

(2)扶手与墙面的连接。在楼梯间的顶层,应设置水平栏杆扶手,扶手端部与墙应固定在一起。其方法为:在墙上预留孔洞,将扶手和栏杆插入洞内,用水泥砂浆或细石混凝土填实。也可将扁钢用木螺丝固定于墙内预埋的防腐木砖上。若为钢筋混凝土墙或柱,则可采用预埋铁件焊接,扶手端部与墙的连接,如图6.41所示。

图6.41 扶手端部与墙的连接

靠墙扶手通过连接件固定于墙上。连接件通常直接埋入墙上的预留孔内,也可以预埋螺栓连接,如图6.42所示。

图6.42 靠墙扶手

2.扶手的细部处理

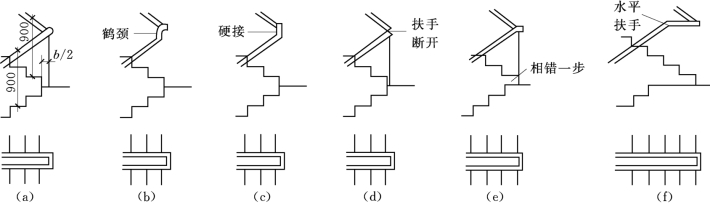

梯段转折处扶手细部的处理如下:

(1)当上下梯段齐步时,上下扶手在转折处同时向平台延伸半步,使两扶手高度相等,连接自然,但这样做缩小了平台的有效深度。

(2)如扶手在转折处不伸入平台,下跑梯段扶手在转折处需上弯形成鹤颈扶手,也可采用直线转折的硬接方式。

(3)当上下梯段错一步时,扶手在转折处不需向平台延伸即可自然连接。当长短跑梯段错开几步时,将出现一段水平栏杆,如图6.43所示。

图6.43 梯段转折处扶手的处理
