预制装配式钢筋混凝土楼梯按构造方式可以分为梁承式、墙承式和墙悬臂式。本小节以常用的平行双跑楼梯为例，介绍预制装配式钢筋混凝土楼梯的构造原理和做法。

6.2.2.1　梁承式

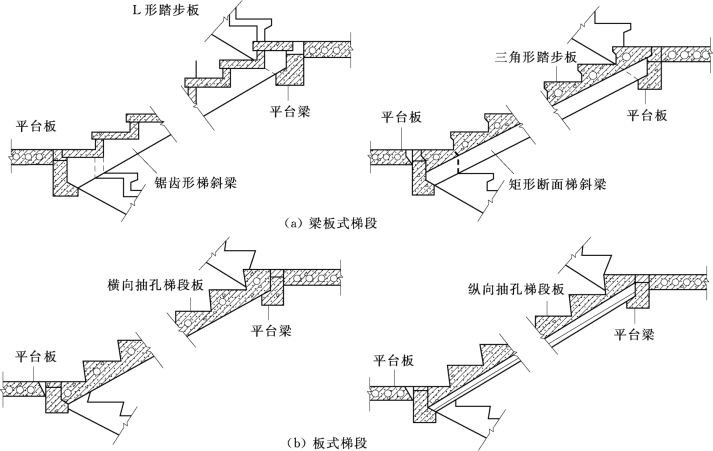

预制装配式梁承式钢筋混凝土楼梯，是指梯段由平台梁支承的楼梯构造方式，在一般性民用建筑中较为常用。预制构件分为梯段、平台梁和平台板三部分，如图6.25所示。

图6.25　预制装配式梁承式楼梯

1.梯段

（1）梁板式梯段。梁板式梯段由梯斜梁和踏步板组成。踏步板支承在两侧梯斜梁上。梯斜梁两端支承在平台梁上，构件小型化，施工时不需大型起重设备即可安装，如图6.25（a）所示。

（2）板式梯段。板式梯段为整块或数块带踏步条板，没有梯斜梁，梯段底面平整，结构厚度小，其上下端直接支承在平台梁上，如图6.25（b）所示。使平台梁位置相应抬高，增大了平台下净空高度。

为了减轻梯段板自重，也可做成空心构件，有横向抽孔和纵向抽孔两种方式。横向抽孔较纵向抽孔合理易行，较为常用，如图6.26所示。

图6.26　条板式楼梯板（横向抽孔）

（3）踏步板。钢筋混凝土预制踏步断面形式有一字形、L形、三角形等，断面形式如图6.27所示。一字形断面踏步板制作简单，踢面一般用砖填充，但其受力不太合理，仅用于简易梯、室外梯等。L形断面踏步板自重轻、用料省，但拼装后底面形成折板，容易积灰，可正置和倒置。三角形断面踏步板梯段底面平整、简洁，但自重大，因此常将三角形断面踏步板抽孔，形成空心构件，以减轻自重。

图6.27　踏步板断面形式

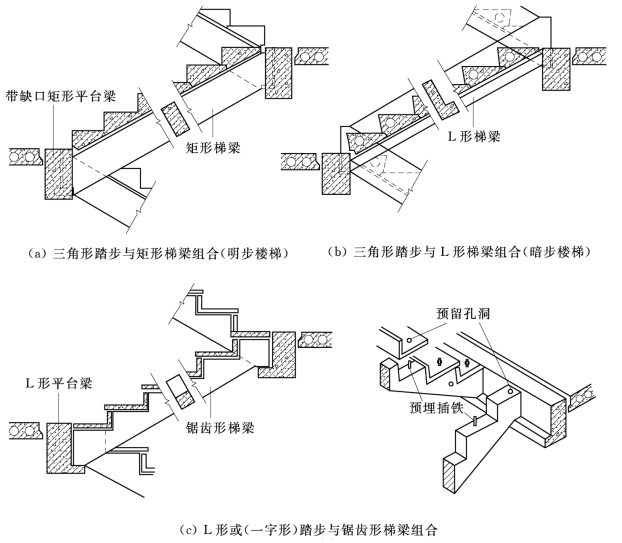

（4）梯斜梁。梯斜梁有矩形断面，L形断面和锯齿形断面三种。锯齿形断面梯斜梁主要用于搁置一字形、L形断面踏步板。矩形断面和L形断面梯斜梁主要用于搁置三角形断面踏步板，梯斜梁的形式如图6.28所示。梯斜梁一般按L/12估算其断面有效高度，L 为梯斜梁水平投影跨度。

图6.28　梯斜梁形式

2.平台梁

为了便于支承梯斜梁或梯段板，减少平台梁占用的结构空间，一般将平台梁做成L形断面，结构高度按L/12估算，L 为平台梁跨度，平台梁断面尺寸如图6.29所示。

3.平台板 (www.daowen.com)

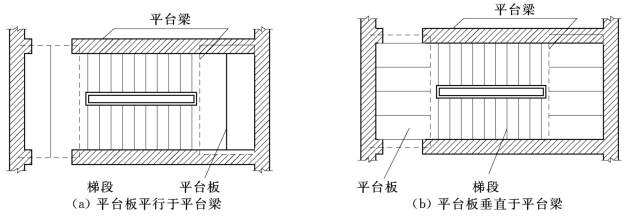

平台板宜采用钢筋混凝土空心板或槽形板。平台板一般平行于平台梁布置，当垂直于平台梁布置时，常采用小平板，如图6.30所示。

4.平台梁与梯段节点构造

根据两梯段的关系，分为齐步梯段和错步梯段。根据平台梁与梯段之间的关系，有埋步和不埋步两种节点构造方式，如图6.31所示。

图6.29　平台梁断面尺寸

图6.30　平台板的布置方向

图6.31　梯段与平台梁的节点构造

6.2.2.2　墙承式

预制装配墙承式钢筋混凝土楼梯是把预制踏步搁置在两面墙上，而省去梯段上的斜梁。一般适用于单向楼梯，或中间有电梯间的三折楼梯。对于双折楼梯来说，如果梯段采用两面搁墙，则在楼梯间的中间，必须加一道中墙作为踏步板的支座（图6.32）。这种楼梯由于在梯段之间有墙，使得视线、光线受到阻挡，感到空间狭窄，对搬运家具及较多人流上下均感不便。通常在中间墙上开设观察口，改善视线和采光。

图6.32　墙承式预制踏步楼梯（双折）

6.2.2.3　墙悬臂式

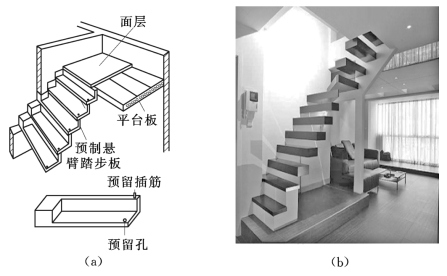

预制装配墙悬臂式钢筋混凝土楼梯是指预制钢筋混凝土踏步板一端嵌固于楼梯间侧墙上，另一端悬挑的楼梯形式，如图6.33所示。

这种楼梯构造简单，只要预制一种悬挑的踏步构件，按楼梯的尺寸要求，依次砌入砖墙内即可，在住宅建筑中使用较多，但其楼梯间整体刚度差，不能用于有抗震设防要求的地区。

墙悬臂式楼梯用于嵌固踏步板的墙体厚度不应小于240mm，踏步板悬挑长度一般不大于1500mm。踏步板一般采用L形或倒L形带肋断面形式。

图6.33　墙悬臂式楼梯
