5.5.1.1　阳台的类型、组成及要求

1.类型

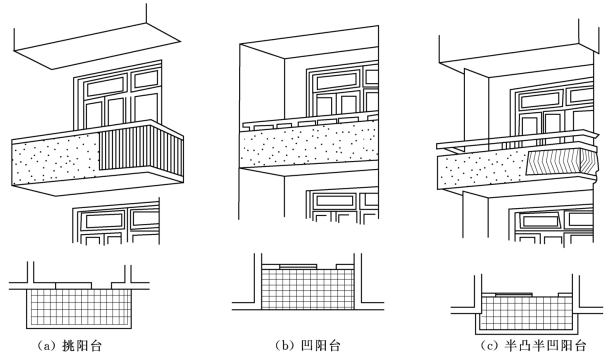

阳台按使用要求的不同，可分为生活阳台、服务阳台；按其与建筑物外墙的关系分可分为挑阳台（凸阳台）、半挑半凹阳台和凹阳台，如图5.27所示；按阳台在外立面的位置又可分为转角阳台和中间阳台；按阳台栏板上部的形式又可分为封闭式阳台和开敞式阳台等。按施工形式可分为现浇式和预制装配式；按悬臂结构的形式又可分为板悬臂式与梁悬臂式等。当阳台宽度占有两个或两个以上开间时，被称为外廊。

图5.27　阳台类型

2.组成

阳台由承重结构（梁、板）和围护结构（栏杆或栏板）组成。

3.要求

作为建筑特殊的组成部分，阳台要满足以下的要求。

（1）安全、坚固。阳台出挑部分的承重结构均为悬臂结构，所以阳台挑出长度应满足结构抗倾覆的要求，以保证结构安全。阳台栏杆、扶手构造应坚固、耐久、高度不得低于1.0m。

（2）适用、美观。阳台出挑根据使用要求确定，不能大于结构容许出挑长度，阳台地面要低于室内地面一砖厚即60mm，以免雨水倒流入室内，并做排水设施。封闭式阳台可不作此考虑。阳台造型应满足立面要求。

（3）排水顺畅。为防止阳台上的雨水流入室内，设计时要求将阳台地面标高低于室内地面标高60mm 左右，并将地面抹出5‰的排水坡将水导入排水孔，使雨水能顺利排出。

还应考虑地区气候特点。南方地区宜采用有助于空气流通的空透式栏杆，而北方寒冷地区和中高层住宅应采用实体栏杆，并满足立面美观的要求，为建筑物的形象增添风采。

5.5.1.2　阳台结构布置方式

1.挑梁式

当楼板为预制楼板，结构布置为横墙承重时，可选择挑梁式，即从横墙内外伸挑梁，其上搁置预制楼板，这种结构布置简单、传力直接明确、阳台长度与房间开间一致。挑梁根部截面高度H 为，L 为悬挑净长，截面宽度为为美观起见，可在挑梁端头设置面梁，既可以遮挡挑梁头，又可以承受阳台栏杆重量，还可以加强阳台的整体性，如图5.28（a）。

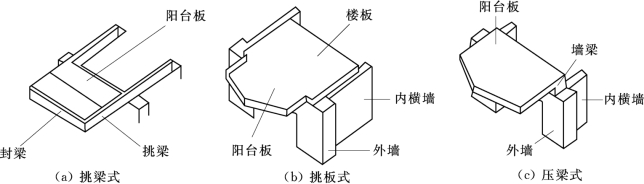

图5.28　阳台结构布置方式

2.挑板式

当楼板为现浇楼板时，可选择挑板式，悬挑长度一般为1.2m 左右。即从楼板外延挑出平板，板底平整美观而且阳台平面形式可做成半圆形、弧形、梯形、斜三角等各种形状。挑板厚度不小于挑出长度的1/12，如图5.28（b）。

3.压梁式

阳台板与墙梁现浇在一起，墙梁的截面应比圈梁大，以保证阳台的稳定，而且阳台悬挑不宜过长，一般为1.2m 左右，并在墙梁两端设拖梁压入墙内。如图5.28（c）。

5.5.1.3　阳台细部构造

1.阳台栏杆

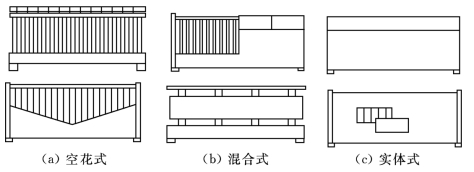

栏杆的形式有实体、空花和混合式，如图5.29所示。

图5.29　阳台栏杆形式

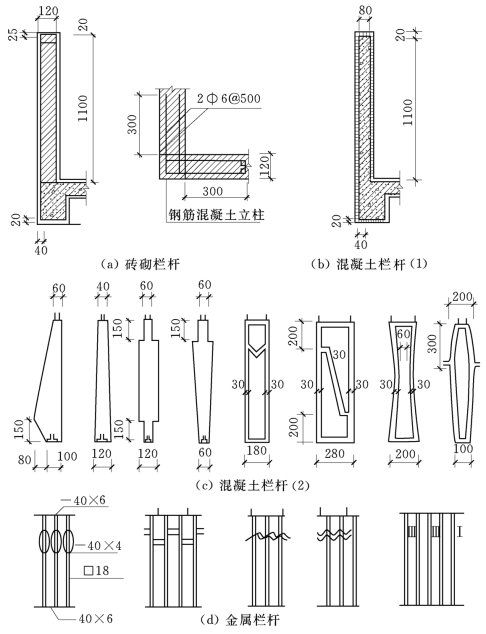

按材料可分为砖砌、钢筋混凝土和金属栏杆，如图5.30所示。(www.daowen.com)

图5.30　栏杆构造

2.栏杆扶手

栏杆扶手有金属和钢筋混凝土两种。

金属扶手一般为钢管与金属栏杆焊接。

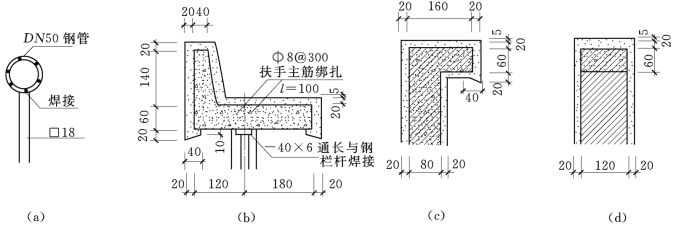

钢筋混凝土扶手用途广泛，形式多样，有不带花台、带花台、带花池等，如图5.31所示。

图5.31　栏杆与扶手的连接

3.细部构造

阳台细部构造主要包括栏杆与扶手的连接、栏杆与面梁（或称止水带）的连接、扶手与墙体的连接等。

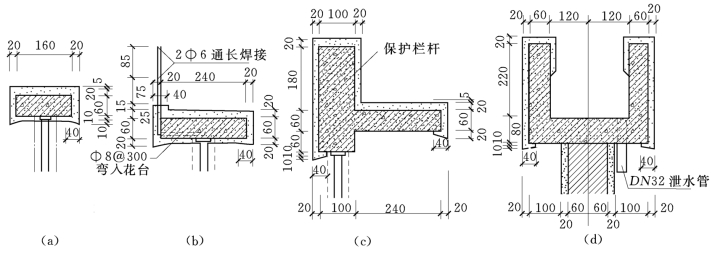

（1）栏杆与扶手的连接方式有焊接、现浇等方式，如图5.32所示。

图5.32　栏杆与扶手的连接方式

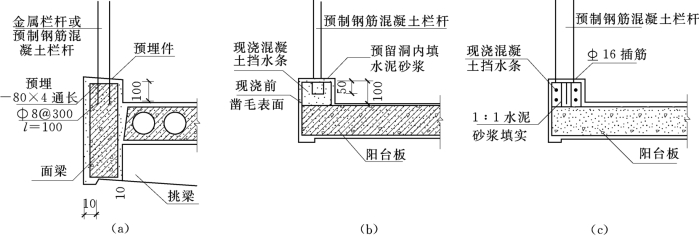

（2）栏杆与面梁或阳台板的连接方式有焊接、榫接坐浆、现浇等，如图5.33所示。

图5.33　栏杆与面梁或阳台板的连接方式

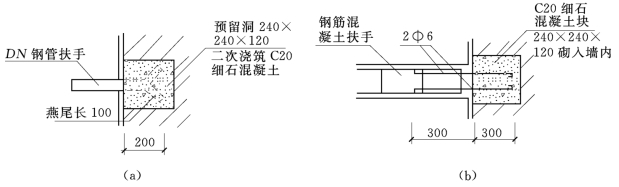

（3）扶手与墙的连接，应将扶手或扶手中的钢筋伸入外墙的预留洞中，用细石混凝土或水泥砂浆填实固牢；现浇钢筋混凝土栏杆与墙连接时，应在墙体内预埋240mm×240mm×120mmC20细石混凝土块，从中伸出长300mm 的26的钢筋，与扶手中的钢筋绑扎后再进行现浇，如图5.34所示。

图5.34　扶手与墙体的连接

4.阳台隔板

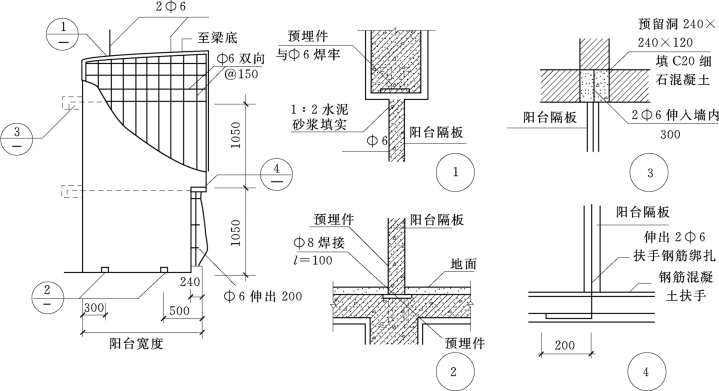

阳台隔板用于连接双阳台，有砖砌和钢筋混凝土隔板两种。砖砌隔板一般采用60mm和120mm 厚两种，由于荷载较大且整体性较差，所以现多采用钢筋混凝土隔板。隔板采用C20细石混凝土预制60mm 厚，下部预埋铁件与阳台预埋铁件焊接，其余各边伸出6钢筋与墙体、挑梁和阳台栏杆、扶手相连，如图5.35所示。

图5.35　阳台隔板构造

5.阳台排水

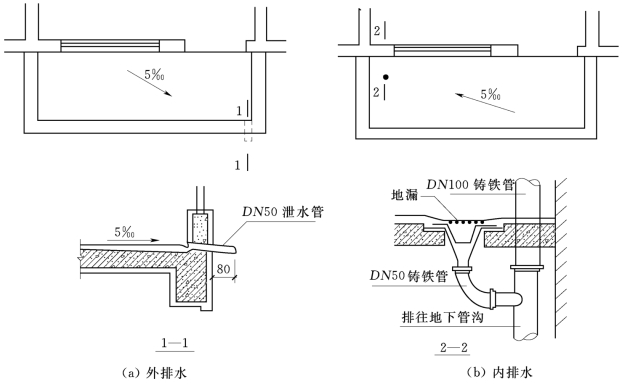

阳台排水有外排水和内排水两种。外排水适用于低层和多层建筑，即在阳台外侧设置泄水管将水排出。内排水适用于高层建筑和高标准建筑，即在阳台内侧设置排水立管和地漏，将雨水直接排入地下管网，保证建筑立面美观，如图5.36所示。

图5.36　阳台排水构造
