预制装配式钢筋混凝土楼板是将楼板分成若干构件，在工厂预先制作好后，到施工现场进行安装的楼板形式。预制板的长度与房间开间或进深一致，并为300mm 的倍数，板的宽度一般为100mm 的倍数，板的截面尺寸需经过结构计算并考虑与砖的尺寸相协调而定，以便于砌筑。

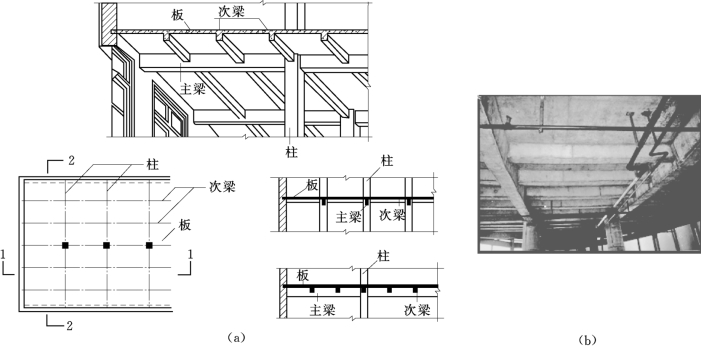

图5.3　现浇钢筋混凝土梁板式楼板

图5.4　井式楼板（实图是井式梁）

预制钢筋混凝土楼板有预应力和非预应力两种。预应力楼板是指在预制加工过程中，预先给它施加预压应力。在安装受荷以后，板所受到的拉应力和预先给的压应力平衡。预应力楼板的抗裂性和刚度要好于非预应力楼板，且板型规整，节约材料，自重减轻，造价降低。预制装配式钢筋混凝土楼板构造可分三类：实心平板、槽型板、空心板。

1.实心平板

实心板宽度有400mm、500mm、600mm、800mm 等几种形式；板的长度（即跨度）较小，为1500～2000mm；板的厚度通常不小于60mm。简单的平板式楼板将板直接搁置在梁上，搁置在钢筋混凝土梁上时支承长度不小于80mm，搁置在内墙上时不小于100mm，搁置在外墙上时不小于120mm。实心平板制作简单，但隔音效果差。形式较复杂的平板式楼板的梁采用倒T 形，板搁置在梁之间，板上可置填充物，然后加铺面层，这样就可以提高隔声和保温隔热效果，如图5.5所示。

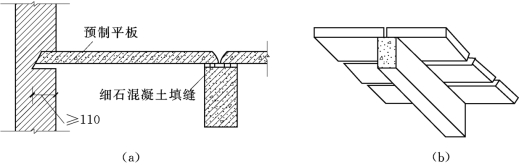

图5.5　实心平板

预制实心平板由于其跨度小，板面上下平整，隔声差，通常用于过道和小房间、卫生间的楼板，也可用于架空隔板、管沟盖板、阳台板、雨棚板等。

2.槽型板

槽型板是梁板合一的槽型构件，板宽不小于400mm，板高为120～300mm，并依砖厚而定。槽型板分槽口向上和槽口向下两种，槽型向下的槽型板受力较为合理，但板底不平整、隔声效果差。槽型向上的倒置槽型板，受力不合理，铺地时需另加构件，但槽内可填轻质构件，顶棚处理、保温、隔热及隔音的施工较容易，如图5.6所示。

槽形板的板面较薄，自重较轻，可以根据需要打洞穿孔，且不影响板的强度和刚度，常用于管道较多的房间，如厨房、卫生间、库房等。

3.空心板

空心板是将平板沿纵向按受力情况，将受力小的一部分混凝土抽去而形成的。其上部主要由混凝土承受压力，下部由钢筋承担拉力，在中轴附近混凝土内力作用较少。如将其挖去，截面就成为工字形或T 字形，若干个这样的截面就组合成单孔板和多孔板的形式。空心板的孔洞有矩形、方形、圆形、椭圆形等；孔数有单孔、双孔、三孔、多孔。板宽分别有400mm、500mm、600mm、800mm等尺寸；跨度可达到6.0m、6.6m、7.2m 等；板的厚度等于板跨的1/20～1/25，且遵守砖的模数。空心板节省材料，隔音、隔热性能好，板面平整，但板面不能随意打洞，如图5.7所示。

4.梁的断面形式 (www.daowen.com)

梁的断面形式有矩形、锥形、T 形、十字形、花篮梁等。矩形、锥形截面梁外形简单，制作方便，但空间高度较大，矩形截面梁较T 形截面梁外形简单，十字形或花篮梁可减少楼板所占的高度。梁的经济跨度为5～9m。

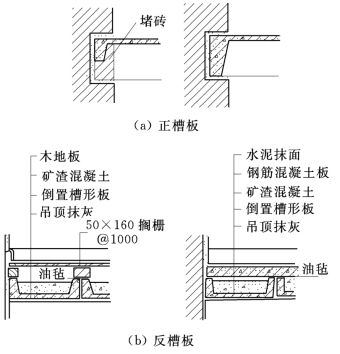

图5.6　槽形板

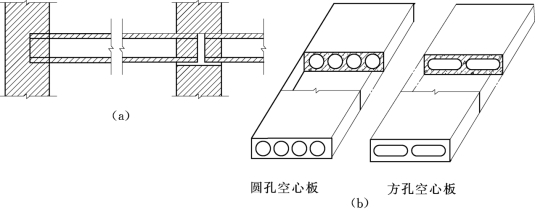

图5.7　空心板

5.板的布置方式

板的布置方式要受到空间大小、布板范围、板的规格、经济合理等因素的制约，板的支撑方式有板式和梁板式两种，如图5.8所示。预制板直接搁置在墙上的布板方式称板式布置；楼板支撑在梁上，梁再搁置在墙上的布板方式称梁板式布置。板的布置大多以房间短边为跨进行，狭长空间最好沿横向铺板，如图5.9所示。

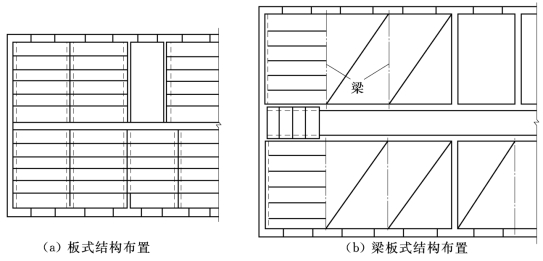

图5.8　预制楼板的结构布置

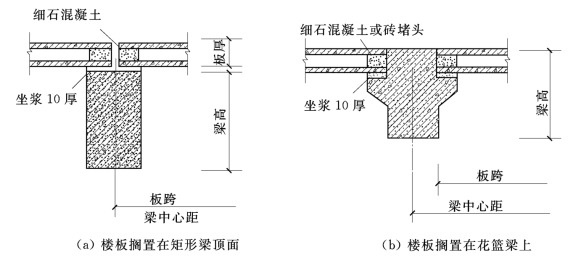

图5.9　板在梁上的搁置

6.楼板的细部构造

（1）梁、板的搁置及锚固。梁、板的搁置一定要注意保证它的搁置长度。构件在墙上的搁置长度不少于100mm；搁置在钢筋混凝土梁上时，不得小于80mm，搁置于钢梁上亦应大于50mm。至于梁支撑在墙上时，必须设梁垫；板搁置在墙或梁上时，板下应铺标号为M5、厚度为10mm 的坐浆。所有梁板边缘（纵向）均不宜搁入墙内，避免板产生破裂。多孔板孔端内必须填实。为了增加楼层的整体性刚度，无论板间、板与纵墙、板与横墙等处需加设钢筋锚固，或利用吊环拉固钢筋。锚固的具体做法如图5.10所示。

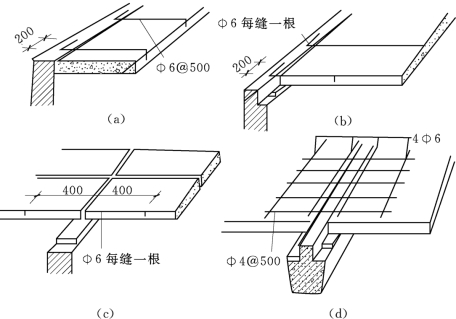

图5.10　板的锚固

（2）板缝的处理。板与板相拼，纵缝容许宽为10～20mm 的缝隙，缝内灌入细石混凝土。板间侧缝的形式有V 形、U 形和槽形。由于板宽规格的限制，在排列过程中，常会出现较大的缝隙，根据排板数和缝隙的大小，可采取调整板缝的方式将板缝控制在30mm 内，用细石混凝土灌实来解决；当板缝大于50mm 时，在缝中加钢筋网片，再用细石混凝土灌密实；当缝宽为120mm 时，可将缝留在靠墙处，采用沿墙挑砖填缝；当板缝宽大于120mm 时，必须另行现浇混凝土，并配置钢筋，形成现浇板带，如楼板为空心板，可将穿越的管道设在现浇板带处，如图5.11所示为板缝的处理。

（3）隔墙及设备等在楼板上的搁置。采用轻质材料制作的隔墙或其他构件、荷载较轻的设备可以直接设置在楼板上，自重较大的隔墙、构件或设备应避免将荷载集中在一块板上。通常设梁支撑着力点，为了板底平整，可使梁的截面与板的厚度相同，或在板缝内配筋。当楼板为槽形板时，可将隔墙搁置于板的纵肋上，隔墙与楼板的关系如图5.12所示。
