砌块墙的构造方法与技巧

4.3.3.1 砌块墙的组砌

砌块的尺寸比较大,砌筑不够灵活。因此,在设计时,应作出砌块的排列,并给出砌块排列组合图,施工时按图进料和安装。砌块排列组合图一般有各层平面、内外墙立面分块图等,通过排列设计把不同规格的砌块在墙体中的安放位置用平面图立面图加以表示,如图4.29所示。

排列要求:错缝搭接、内外墙交接处和转角处应使砌块彼此搭接、优先采用大规格的砌块并尽量减少砌块的规格、当采用空心砌块时上下匹砌块应孔对孔、肋对肋以扩大受压面积。

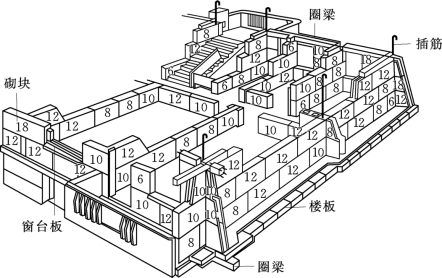

图4.29 砌块墙排列示意图

4.3.3.2 砌块墙的构造

1.砌块的接缝

中型砌块上下皮搭接长度不少于砌块高度的1/3,且不小于150mm,小型空心砌块上下皮搭接长度不小于90mm。当搭接长度不足时,应在水平灰缝内设置不小于24的钢筋网片,网片每端均超过该垂直缝300mm(图4.30)。

砌筑砌块一般采用强度不低于M5的水泥砂浆。竖直灰缝的宽度主要根据砌块材料和规格大小确定,一般情况下,小型砌块为10~15mm,中型砌块为15~20mm。当竖直灰缝宽大于30mm 时,须用C20细石混凝土灌缝密实。

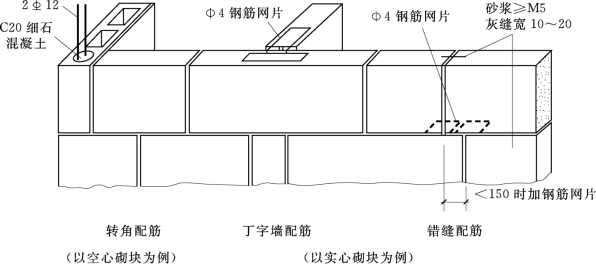

图4.30 砌缝的构造处理

砌块建筑可采用平缝、凹槽缝或高低缝。砂浆强度等级不低于M5。当上下匹砌块出现通缝,或错缝距离不足150mm 时,应在水平缝通缝处加钢筋网片,使之拉结成整体。

2.设置过梁圈梁和构造柱

当出现层高与砌块高的差异时,可通过调节过梁的高度来协调。砌块建筑应在适当的位置设置圈梁,以加强砌块墙的整体性。当圈梁与过梁位置接近时,可以将过梁与圈梁合并考虑设计施工。圈梁分现浇和预制两种。预制圈梁一般采用U 形预制块代替模板,然后在凹槽内配筋,再浇灌混凝土(图4.31)。(www.daowen.com)

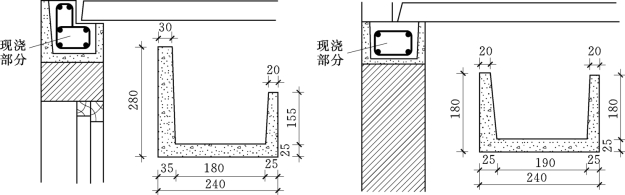

图4.31 砌块预制圈梁

地震设防区,为了加强多层砌块房屋墙体竖向连接,增强房屋的整体刚度和稳定性,空心砌块常常在房屋转角和必要的内、外墙交接处设置构造柱,其做法有以下两种。

(1)构造柱大多利用空心砌块的孔洞做成,施工时将砌块上下孔对齐,孔中配210~212的钢筋,然后用C20细石混凝土分层灌实(图4.32)。

(2)为了增强砌块墙的抗震能力,提高砌块墙体的稳定性,构造柱与砌块墙体应有可靠的连接,其做法同砖墙。此种做法施工方便,目前在施工中广泛采用,砌块墙中的构造柱(图4.33)。

图4.32 转角处构造柱

图4.33 砌块墙中的构造柱

砌块墙宜作外饰面,也可采用带饰面的砌块,以提高墙体的防渗能力,改善墙体的热工性能。

4.3.3.3 门窗框与砌块墙体的连接

由于砌块的块体较大且不宜砍切,或因空心砌块边壁较薄,门窗框与墙体的连接方式除采用在砌块墙中预埋木砖的做法外,还有利用膨胀螺栓、铁件锚固及利用砌块凹槽固定等做法。如图4.34所示为根据砌块种类选用相应的连接方法。

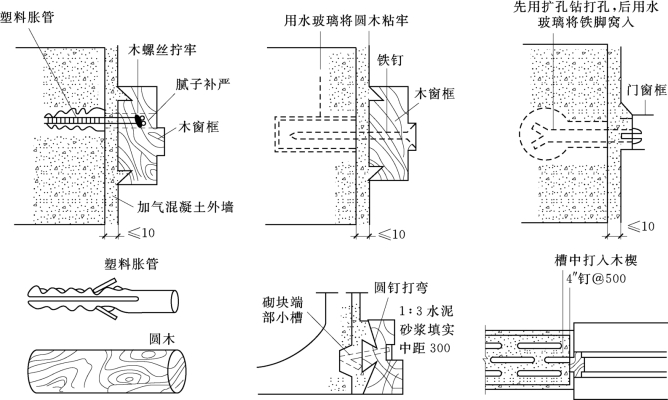

图4.34 门窗框与砌块墙体的连接
