砖墙的优点：保温、隔热及隔声效果较好，具有防火和防冻性能，有一定承载力，取材容易、制造及施工操作简单，不需大型设备。

砖墙的缺点：施工速度慢、劳动强度大、自重大。

为了保证砖墙的耐久性和墙体与其他构件的连接，应在相应的位置进行细部构造处理。砖墙的细部构造包括勒脚、散水、窗台、门窗过梁、墙身加固措施等（图4.8）。

4.2.4.1　勒脚

1.概念

勒脚是外墙身接近室外地面处的表面保护和饰面处理部分。一般指位于室内地坪与室外地面的高差部分，也可根据立面的需要而提高勒脚的高度尺寸。勒脚可以加固墙身，防止外界机械作用力碰撞破坏；保护近地面处的墙体，防止地表水、雨雪、冰冻对墙脚的侵蚀；增强建筑物立面美观。

2.做法

由于砖砌体本身存在很多微孔以及墙脚所处的位置，常有地表水和土壤中的水渗入，影响室内卫生环境。因此，必须做好墙脚防潮，增强勒脚的坚固及耐久性，排除房屋四周地面水。常用做法有防水砂浆抹灰处理，用石块砌筑，用天然石板、人造石板贴面。

（1）抹灰勒脚。对于一般建筑，可采用20mm 厚1∶3水泥砂浆抹面或1∶2水泥白石子水刷石或斩假石抹面，如图4.9（a）所示。

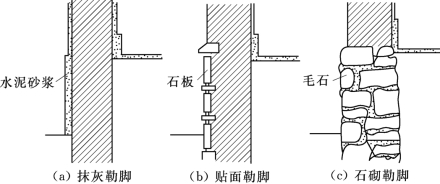

图4.9　勒脚的构造做法

（2）贴面勒脚。可用天然石材或人工石材贴面，如花岗石、水磨石等。贴面勒脚装饰效果好，用于标准较高的建筑，如图4.9（b）所示。

（3）石砌勒脚。采用条石、毛石等坚固耐久的材料砌筑，可取得特殊的艺术效果，如图4.9（c）所示。

4.2.4.2　墙身防潮

1.作用

防止土壤中的水分沿基础上升，使位于勒脚处的地面水渗入墙内而导致墙身受潮。从而提高建筑物的耐久性，保持室内干燥卫生。构造形式上有水平防潮层和垂直防潮层两种形式。

2.位置

水平防潮层一般应在室内地面不透水垫层（如混凝土）范围以内，通常在-0.060m标高处设置，而且至少要高于室外地坪150mm（图4.10）；当地面垫层为透水材料（如碎石、炉渣等）时，水平防潮层的位置应平齐或高于室内地面一皮砖的地方，即在0.060m处（图4.11）；当两相邻房间之间室内地面有高差时，应在墙身内设置高低两道水平防潮层，并在靠土壤一侧设置垂直防潮层，将两道水平防潮层连接起来，以避免回填土中的潮气侵入墙身（图4.12）。

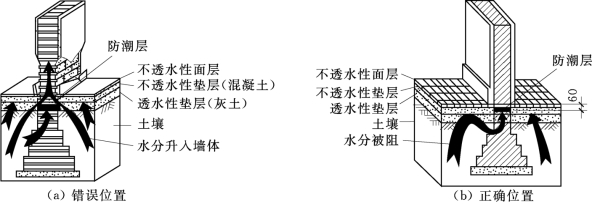

图4.10　不透水地面水平防潮层

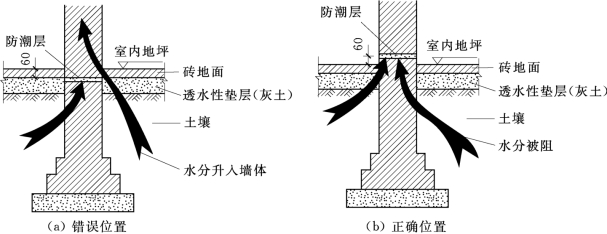

图4.11　透水性地面水平防潮层

3.墙身防潮的要求

（1）砌体墙应在室外地面以上，位于室内地面垫层处设置连续的水平防潮层；室内相邻地面有高差时，应在高差处墙身侧面加设防潮层。

（2）湿度大的房间的外墙或内墙内侧应设防潮层。

（3）室内墙面有防水、防潮、防污、防碰等要求时，应按使用要求设置墙裙。

注：地震区防潮层应满足墙体抗震整体连接的要求。

4.墙身水平防潮层的构造做法

（1）油毡防潮层，抹20mm 厚水泥砂浆找平层，上铺一毡二油。此做法防水效果好，但因油毡隔离削弱了砖墙的整体性，所以不应在刚度要求高或地震区采用。

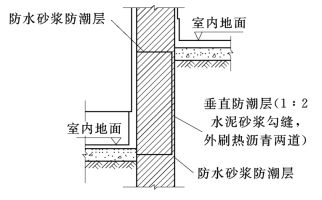

图4.12　室内地面有高差

（2）防水砂浆防潮层，采用1∶2水泥砂浆加3%～5%防水剂，厚度为20～25mm 或用防水砂浆砌三匹砖作防潮层。它适用于抗震地区、独立砖柱和震动较大的砖砌体中，其整体性较好，抗震能力强，但砂浆是脆性易开裂材料，在地基发生不均匀沉降而导致墙体开裂或因砂浆铺贴不饱满时会影响防潮效果。

（3）细石混凝土防潮层，采用60mm 厚的细石混凝土带，内配三根6钢筋，其防潮性能好。如果墙脚采用不透水的材料（如条石或混凝土等），或设有钢筋混凝土地圈梁时，可以不设防潮层，如图4.13所示。

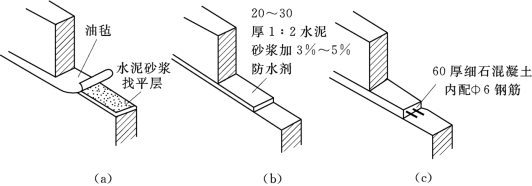

图4.13　水平防潮层的做法

5.垂直防潮层的做法

在需设垂直防潮层的墙面（靠回填土一侧）先用1∶2的水泥砂浆抹面15～20mm 厚，再刷冷底子油一道，刷热沥青两道；也可以直接采用掺有3%～5%防水剂的砂浆抹面15～20mm 厚的做法，如图4.14所示。

4.2.4.3　外墙周围的排水处理

房屋四周可采取散水或明沟排除雨水。当屋面为有组织排水时一般设明沟或暗沟，也可设散水。屋面为无组织排水时一般设散水，但应加滴水砖（石）带。散水的做法通常是在素土夯实上铺三合土、混凝土等材料，厚度60～70mm。散水应设不小于3%的排水坡。散水宽度一般0.6～1.0m。散水与外墙交接处应设分格缝，分格缝用弹性材料嵌缝，防止外墙下沉时将散水拉裂。散水整体面层纵向距离每隔6～12m 做一道伸缩缝（图4.15）。

明沟的构造做法可用砖砌、石砌、混凝土现浇，沟底应做有不小于1%的纵坡，宽度为220～350mm，如图4.16所示。

4.2.4.4　门窗过梁

过梁是承重构件，用来支承门窗洞口上墙体的荷重，承重墙上的过梁还要支承楼板荷载。根据材料和构造方式不同，过梁有以下三种：砖拱过梁、钢筋砖过梁和钢筋混凝土过梁。

1.砖拱过梁

图4.14　墙身垂直防潮层构造

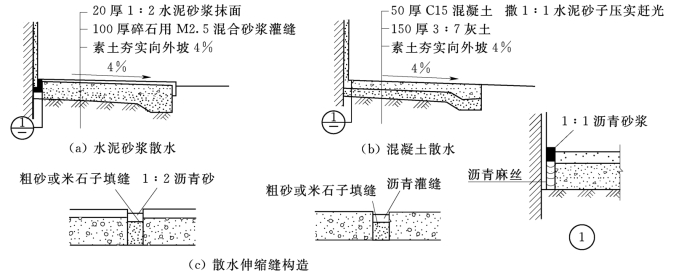

图4.15　散水的做法

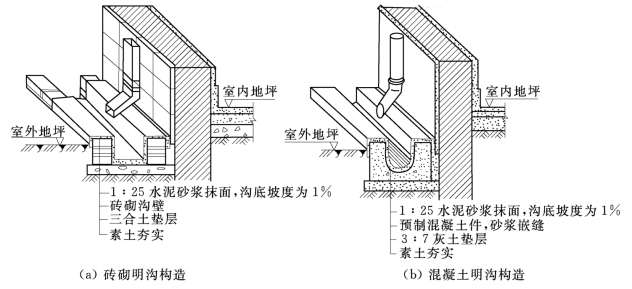

图4.16　明沟的构造

砖砌平拱过梁是我国传统做法，这种过梁采用普通砖侧砌和立砌形成，砖应为单数并对称于中心向两边倾斜。砖拱过梁分为平拱和弧拱。由竖砌的砖作拱圈，一般将砂浆灰缝做成上宽下窄，上宽不大于20mm，下宽不小于5mm。砖不低于MU7.5，砂浆不能低于M2.5，砖砌平拱过梁净跨宜小于1.2m，不应超过1.8m，中部起拱高约为1/50L。这种过梁节约钢材和水泥，但施工麻烦，整体性差，不宜用于上部有集中荷载、有较大振动荷载或可能产生不均匀沉降的建筑（图4.17）。

2.钢筋砖过梁

钢筋砖过梁用砖不低于MU7.5，砌筑砂浆不低于M2.5。一般在洞口上方先支木模，砖平砌，在第一皮砖下设置不小于30mm 厚的砂浆层，并在其中放置钢筋，钢筋的数量为：每120mm 墙厚不少于16。钢筋两端伸入墙内240mm，并在端部做60mm 高的垂直弯钩。这种过梁的跨度最大为2m（图4.18）。

3.钢筋混凝土过梁

钢筋混凝土过梁有现浇和预制两种，梁高及配筋由计算确定。为了施工方便，梁高应与砖的皮数相适应，以方便墙体连续砌筑，故常见梁高为60mm、120mm、180mm、240mm，即60mm 的整倍数。梁宽一般同墙厚，梁两端支承在墙上的长度不少于240mm，以保证足够的承压面积，如图4.19所示。

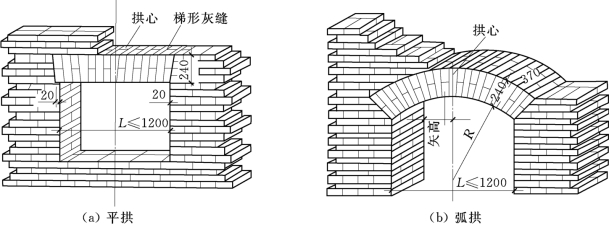

图4.17　砖拱过梁

图4.18　钢筋砖过梁

(www.daowen.com)

图4.19　钢筋混凝土过梁

过梁断面形式有矩形和L形。为简化构造，节约材料，可将过梁与圈梁、悬挑雨篷、窗楣板或遮阳板等结合起来设计。如在南方炎热多雨地区，常从过梁上挑出300～500mm宽的窗楣板，既保护窗户不淋雨，又可遮挡部分直射太阳光。

4.2.4.5　窗台

1.类型

可以用砖砌挑出，根据设计要求可分为60mm 厚平砌挑砖窗台及120mm 厚侧砌挑砖窗台。也可以采用钢筋混凝土窗台。

2.特点

砖砌挑窗台施工简单，应用广泛。预制混凝土挑窗台施工速度快，使用较广。

3.构造要点

外窗台应设置排水构造。外窗台应有不透水的面层，并向外形成不小于20%的坡度，以利于排水。悬挑窗台向外出挑60mm；窗台长度每边应超过窗宽120mm；窗台表面及窗下槛交接处应考虑防、排水处理；挑窗台下应做滴水引导雨水垂直下落不致影响窗下墙面，如图4.20所示。

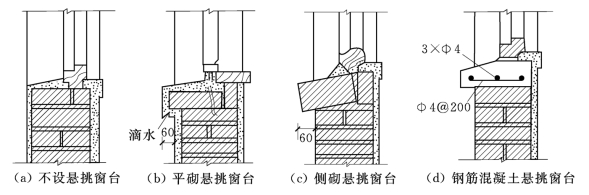

图4.20　悬挑窗台构造

内窗台一般为水平放置，起着排除窗台内侧冷凝水，保护该处墙面以及搁物、装饰等作用。通常结合室内装修要求做成水泥砂浆抹灰、木板或贴面砖等多种饰面形式。使用木窗台板时，一般窗台板两端应伸出窗台线少许，并挑出墙面30～40mm，板厚约30mm。在寒冷地区，采暖房间的内窗台常与暖气罩结合在一起综合考虑，此时应采用预制水磨石板或预制钢筋混凝土窗台板形成内窗台。

4.2.4.6　壁柱和门垛

当墙体的窗间墙上出现集中荷载，而墙厚又不足以承担其荷载；或当墙体的长度和高度超过一定限度并影响到墙体稳定性时，常在墙身局部适当位置增设凸出墙面的壁柱以提高墙体刚度。壁柱突出墙面的尺寸一般为120mm×370mm、240mm×370mm、240mm×490mm 或根据结构计算确定。

当在较薄的墙体上开设门洞时，为便于门框的安置和保证墙体的稳定，须在门靠墙转角处或丁字接头墙体的一边设置门垛，门垛凸出墙面不少于120mm，宽度同墙厚，如图4.21所示。

图4.21　壁柱和门垛

4.2.4.7　圈梁

1.圈梁的设置要求

圈梁是沿外墙四周及部分内墙设置在楼板处的连续闭合的梁，可提高建筑物的空间刚度及整体性，增加墙体的稳定性。减少由于地基不均匀沉降而引起的墙身开裂。对于抗震设防地区，利用圈梁加固墙身更加必要。

2.圈梁的构造

圈梁有钢筋砖圈梁和钢筋混凝土圈梁两种（图4.22）。钢筋砖圈梁是将前述的钢筋砖过梁沿外墙和部分内墙连通砌筑而成，目前已经较少使用。钢筋混凝土圈梁的高度应与砖的皮数相配合，以方便墙体的连续砌筑，一般不小于120mm。圈梁的宽度宜与墙体的厚度相同，且不小于180mm，在寒冷地区可略小于墙厚，但不宜小于墙厚的2/3。圈梁一般是按构造要求配置钢筋，通常纵向钢筋不小于48，而且要对称布置，箍筋间距不大于300mm。

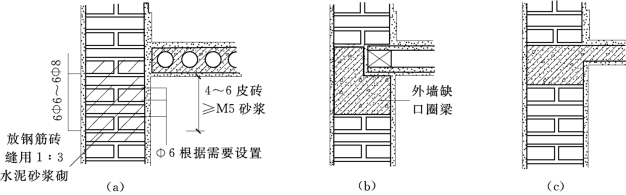

图4.22　圈梁构造

圈梁应该在同一水平面上连续、封闭，当被门窗洞口截断时，应就近在洞口上部或下部设置附加圈梁，其配筋和混凝土强度等级不变。附加圈梁与圈梁搭接长度不应小于二者垂直间距的2倍，且不得小于1.0m（图4.23）。地震设防地区的圈梁应当完全封闭，不宜被洞口截断。

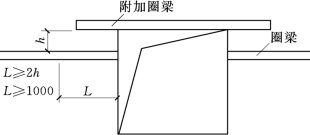

图4.23　附加圈梁

圈梁在建筑中设置的道数应结合建筑物的高度、层数、地基情况和抗震设防要求等情况综合考虑。单层建筑至少设置一道圈梁，多层建筑一般隔层设置一道圈梁。在地震设防地区，往往要层层设置圈梁。圈梁除了在外墙和承重内纵墙中设置之外，还应根据建筑物的结构及防震要求，每隔16～32m 在横墙中设置圈梁，以充分发挥圈梁的腰箍作用。

圈梁通常设置在建筑物的基础墙处、檐口处和楼板处，当屋面板或楼板与窗洞口间距较小，而且抗震设防等级较低时，也可以把圈梁设在窗洞口上皮，兼做过梁使用。

4.2.4.8　构造柱

钢筋混凝土构造柱是从构造角度考虑设置的，是防止房屋倒塌的一种有效措施。构造柱必须与圈梁及墙体紧密相连，从而加强建筑物的整体刚度，提高墙体抗变形的能力。一般设置在建筑物四角、纵横墙相交处、楼梯间与电梯间的转角处等位置，并沿整个建筑高度贯通，与圈梁、地梁现浇成一体（图4.24）。

图4.24　构造柱设置位置（图中黑色方块）

（1）构造柱最小截面为180mm×240mm，纵向钢筋宜用412，箍筋间距不大于250mm，且在柱上下端宜适当加密。当地震烈度为Ⅶ度，层数大于六层时，或地震烈度为Ⅸ度，层数大于五层时，或地震烈度大于Ⅹ度时，纵向钢筋宜用414，箍筋间距不大于200mm。房屋角的构造柱可适当加大截面及配筋，构造柱与砖墙的连接构造如图4.25所示。

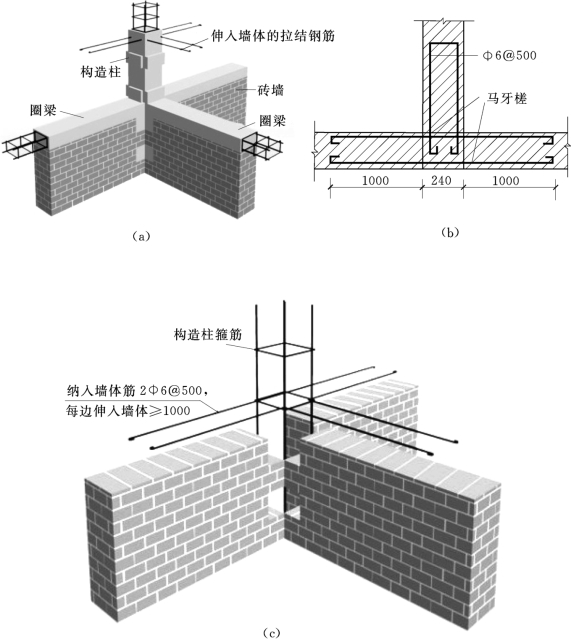

图4.25　构造柱与砖墙的连接构造

（2）构造柱与墙连接处宜砌成马牙槎，并应沿墙高每500mm 设26拉接筋，每边伸入墙内不少于1m，如图4.26所示。

（3）构造柱可不单独设基础，但应伸入室外地坪下500mm，或锚入浅于500mm 的基础梁内。

4.2.4.9　其他

管道井、烟道、通风道和垃圾管道应分别独立设置，不得使用同一管道系统，并应用非燃烧体材料制作。

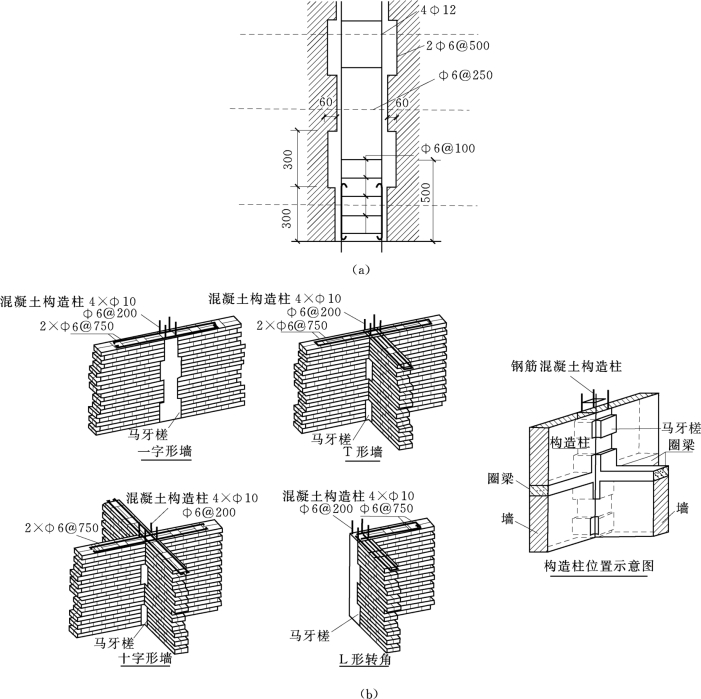

图4.26　马牙槎的构造

1.管道井的设置

（1）管道井的断面尺寸应满足管道安装、检修所需空间的要求。

（2）管道井宜在每层靠公共走道的一侧设检修门或可拆卸的壁板。

（3）在安全、防火和卫生方面互有影响的管道不应敷设在同一竖井内。

（4）管道井壁、检修门及管井开洞部分等应符合防火规范的有关规定。

烟道和通风道的断面、形状、尺寸和内壁应有利于排烟（气）通畅，防止产生阻滞、涡流、窜烟、漏气和倒灌等现象。

2.烟道和通风道的设置

烟道和通风道应伸出屋面，伸出高度应有利烟气扩散，并应根据屋面形式、排出口周围遮挡物的高度、距离和积雪深度确定。平屋面伸出高度不得小于0.60m，且不得低于女儿墙的高度。

（1）烟道和通风道中心线距屋脊小于1.50m 时，应高出屋脊0.60m。

（2）烟道和通风道中心线距屋脊1.50～3.00m 时，应高于屋脊，且伸出屋面高度不得小于0.60m。

（3）烟道和通风道中心线距屋脊大于3.00m 时，其顶部同屋脊的连线同水平线之间的夹角不应大于10°，且伸出屋面高度不得小于0.60m。

3.垃圾管道的设置

民用建筑不宜设置垃圾管道。多层建筑不设垃圾管道时，应根据垃圾收集方式设置相应设施。中高层及高层建筑不设置垃圾管道时，每层应设置封闭的垃圾分类、储存收集空间，并宜有冲洗排污设施。如设置垃圾管道时，应符合下列规定。

（1）垃圾管道宜靠外墙布置，管道主体应伸出屋面，伸出屋面部分加设顶盖和网栅，并采取防倒灌措施。

（2）垃圾出口应有卫生隔离，底部存纳和出运垃圾的方式应与城市垃圾管理方式相适应。

（3）垃圾道内壁应光滑、无突出物。

（4）垃圾斗应采用不燃烧和耐腐蚀的材料制作，并能自行关闭密合；高层建筑、超高层建筑的垃圾斗应设在垃圾道前室内。
