建筑构造与识图:墙体类型解析

墙体的分类多种多样(图4.1),其常见的墙体类型按如下要求分类。

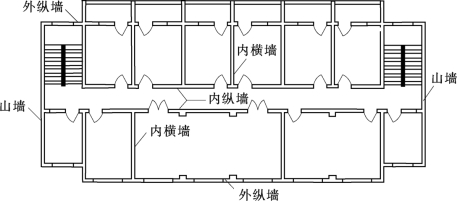

图4.1 墙体的类型

1.墙体按所处位置及布置方向分类

(1)按所处位置可以分为外墙和内墙。外墙位于房屋的四周,也称为外围护墙;内墙位于房屋内部,主要起分隔内部空间的作用。

(2)按布置方向分类可以分为纵墙和横墙。纵墙是沿建筑物长轴方向布置的墙,其中外纵墙又称为檐墙;横墙是沿建筑物短轴方向布置的墙,其中外横墙又称山墙。屋顶上部的房屋四周的墙称女儿墙

2.根据墙体与门窗的位置关系分类

平面上窗洞口之间的墙体可以称为窗间墙,立面上窗洞口之间的墙体可以称为窗下墙。

3.按墙体的材料分类

可分为砖墙、加气混凝土砌块墙、石材墙、板材墙、承重混凝土空心砌块墙。

4.按墙体的受力特点分类

(1)承重墙。直接承受楼板、屋顶等上部结构传来的垂直荷载和风力、地震作用等水平荷载及自重的墙。(www.daowen.com)

(2)非承重墙。不直接承受上述这些外来荷载作用的墙体。可分为以下几种:

1)自承重墙,不承受外来荷载,仅承受自身重量并将其传至基础的墙。

2)隔墙,仅起分隔房间的作用,不承受外来荷载,并把自身重量传给梁或楼板。

3)填充墙,在框架结构中,填充在柱子之间的墙。

4)幕墙,悬挂在建筑物外部的轻质墙称为幕墙,如金属幕墙、玻璃幕墙等。

5.按墙的构造形式分类

按墙的构造形式分类:可分为实体墙、空体墙、组合墙,如图4.2所示。

实体墙是指砌筑材料和砌筑方式为实心无孔洞的墙体,如普通砖墙、灰砂砖墙、毛石墙等;空体墙是指砌筑材料或砌筑方式为空心的墙体,如空心砖墙、空斗墙等;组合墙是指由两种或两种以上的材料组合而成的墙体。

6.按施工方法分类

(1)块材墙。用砂浆等胶结材料将砖、石、砌块等组砌而成。

(2)板筑墙。在施工时,直接在墙体位置现场立模板,在模板内夯筑黏土或浇筑混凝土振捣密实而成。

(3)装配式板材墙。预先在工厂制成墙板,再运至施工现场进行安装、拼接而成。
