2.3.2.1 标高的种类及关系
1.绝对标高
绝对标高又称绝对高程或海拔高度,我国的绝对标高是以青岛港验潮站历年纪录的黄海平均海平面为基准,并在青岛市一个山洞建立了水准原点,其绝对标高为72.260m,于1987年5月正式通告启用,并定名为“1985国家高程基准”。全国各地的绝对标高都以它为基准测算。
2.相对标高
根据工程需要而自行选定的基准面,即为相对标高或假定标高。一般将建筑物底层地面定为相对标高零点,用±0.000表示。相对标高所对应的绝对标高减去室外地面的绝对标高即为建筑物的室内外高差。
3.建筑标高
上下各层楼地面标高之间的竖向距离(也称层高)。
4.结构标高
楼地层结构表面的标高。建筑标高减去楼地面面层厚度即为结构标高。
2.3.2.2 建筑构件的竖向定位 (www.daowen.com)
1.楼地面的竖向定位
楼地面的竖向定位应与楼地面的上表面重合,即用建筑标高标注,如图2.9所示。

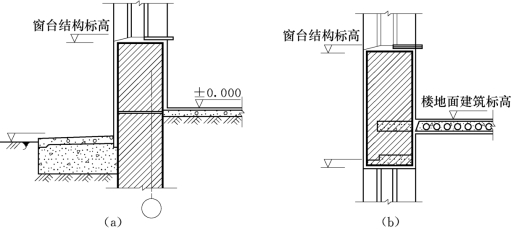

图2.9 楼地面、门窗洞口的竖向定位
2.屋面的竖向定位
屋面的竖向定位应为屋面结构层的上表面与距墙内缘120mm 处或与墙内缘重合处的外墙定位轴线的相交处,即用结构标高标注,如图2.10所示。

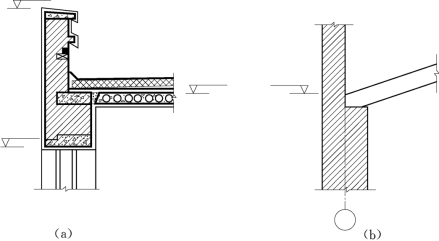

图2.10 屋面、檐口的竖向定位
3.门窗洞口的竖向定位
门窗洞口的竖向定位与洞口结构层表面重合,为结构标高,如图2.9所示。
