2.2.2.1 基本模数

选定的标准尺寸单位,用M 表示,1M=100mm。整个建筑物和建筑物的一部分以及建筑组合件的模数化尺寸,应是基本模数的倍数。

2.2.2.2 导出模数

1.扩大模数

扩大模数指基本模数的整数倍。

(1)水平扩大模数。基数为3M、6M、12M、15M、30M、60M 等六个。相应的尺寸分别为300mm、600mm、1200mm、1500mm、3000mm、6000mm。

(2)竖向扩大模数。基数为3M 和6M。其相应的尺寸为300mm 和600mm。

2.分模数

分模数是基本模数的分数值。其基数为1/10M、1/5M、1/2M,其相应的尺寸为10mm、20mm、50mm。

3.模数数列

模数数列是指由基本模数、扩大模数、分模数为基础扩展成的一系列尺寸。模数数列应按表2.3采用。(www.daowen.com)

模数数列的适用范围如下:

(1)水平基本模数1M 至20M 的数列,应主要用于门窗洞口和构配件截面等处。

(2)竖向基本模数1M 至36M 的数列,应主要用于建筑物的层高、门窗洞口和构配件截面等处。

(3)水平扩大模数3M、6M、12M、15M、30M、60M 的数列,应主要用于建筑物的开间或柱距、进深或跨度、构配件尺寸和门窗洞口等处。

(4)竖向扩大模数3M 数列,应主要用于建筑物的高度、层高和门窗洞口等处。

(5)分模数1/10M、1/5M、1/2M 的数列,应主用于缝隙、构造节点、构配件截面等处。

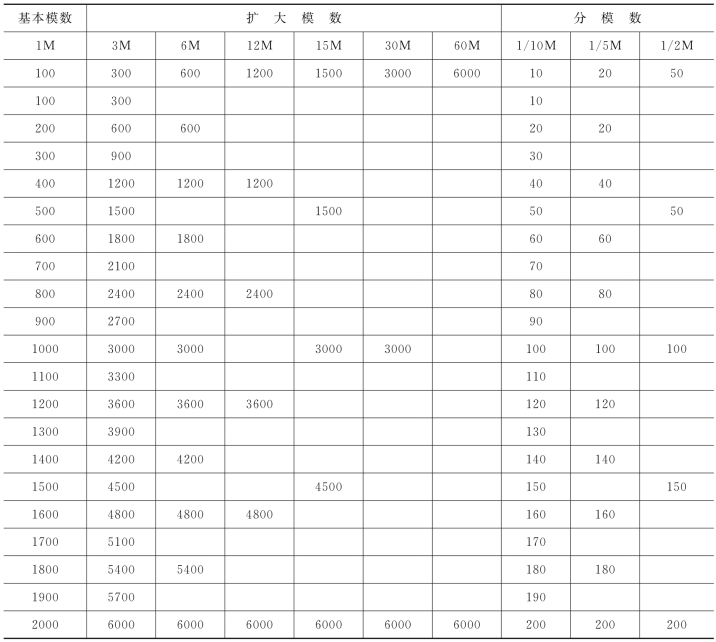

表2.3 模 数 数 列 单位:mm

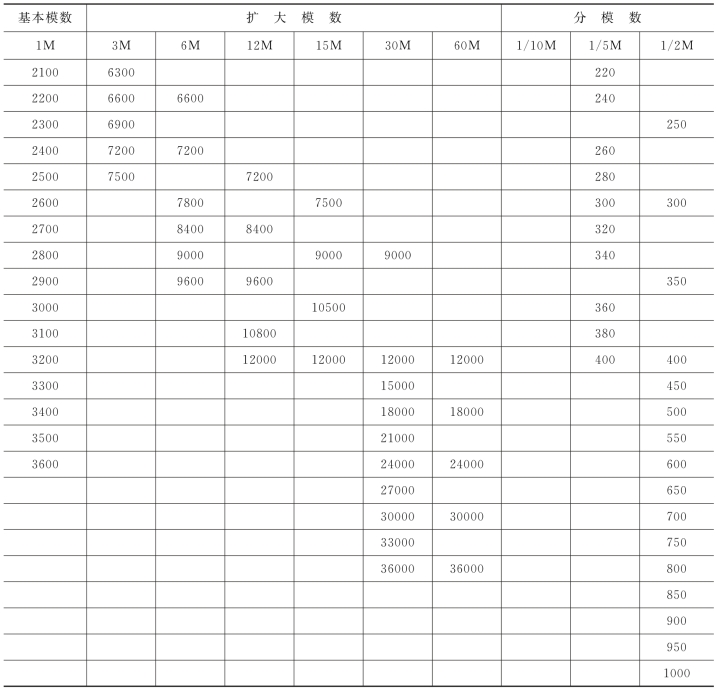

续表
