3.6.3.1 系统功能简述

应根据信息重要级别和安全程度，分别设置供医院内部使用的内网、公用信息传输的外网和医院智能化设备专网。

应采用以太网交换技术和相应的网络结构，配置核心交换机和接入交换机，依据信息点分布和规模，增设汇聚交换机。医院内网应采用网络的冗余配置，确保网络的可靠性和安全性。三层网络结构示意图如图3-6-3所示。

图3-6-3　计算机网络系统三层网络结构示意图

综合布线系统是应急设施智能化的基础设施，是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为医院提供信息化、智能化的物质介质，支持语音、数据、图文、多媒体等综合应用。

综合布线系统设计应符合现行国家标准《综合布线系统工程设计规范》GB 50311的有关规定。图3-6-4给出了综合布线系统示意图。(www.daowen.com)

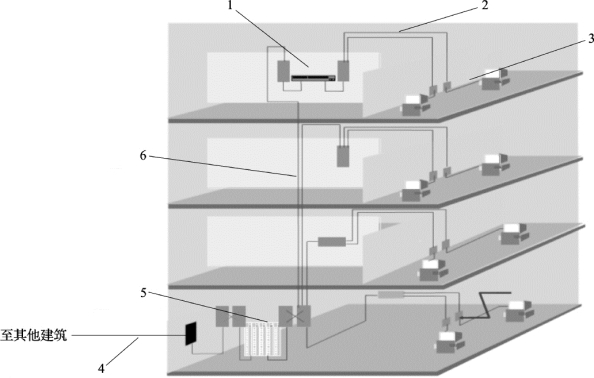

图3-6-4　综合布线系统示意图

1—管理区子系统；2—水平区子系统；3—工作区子系统；4—建筑群子系统；5—设备间子系统；6—垂直干线子系统

3.6.3.2 应急设施特点和基本要求

综合布线系统设计和配置应满足应急设施的需求，应设置有线网络和无线网络。为减少线路穿越污染区，宜采用无线通信，设置无线AP点，实现应急医疗设施全覆盖。医护办公区和病房区应分别设置内网和外网信息插座，满足数据和语音的需求。

信息点布置宜根据应急设施实际需求确定。信息插座的安装标高应满足功能使用要求。建议护士站、医护办公室不少于每个工位1个内网、1个外网、1个语音的信息点位标准；病房每床不少于2个内网信息插座，设置在医疗设备带上；重症监护室每床不少于4个内网信息插座。
