3.5.11.1 工程概况

珠海中大五院凤凰山病区项目位于珠海市中山大学附属第五医院院区内西侧。中大五院凤凰山病区项目包括以下子项：应急病区、辅助用房。总建筑面积15 599m2（含应急病区和辅助用房），应急病区总建筑面积15 509m2。主要功能包括：接诊、医技、病房等。

本项目为2层临建医院，总床位数300床（含ICU 8床），病房数144间，手术室2间，用作收治新冠肺炎已确诊患者使用。结构设计使用年限为5年，结构形式采用钢筋混凝土框架结构，抗震设防烈度7度，为国内首个永久结构形式的应急医院。

建筑功能分区：首层包括接诊区、CT室、手术室、ICU室、检验室、医护更衣室、医护工作区、病房；二层包括医护工作区、病房；屋顶层包括设备机房、出屋面楼梯间。

设计开始时间：2020年2月7日。

设计完成时间：2020年2月10日。

项目竣工时间：2020年3月5日。

3.5.11.2 设计范围

10/0.4kV配变电系统；低压配电系统；照明系统；建筑物防雷、接地系统；设备控制、电气消防系统。

3.5.11.3 应急医院项目用电设备特点

（1）因应急医院为应对突发事件而建，为保障工期，除净化区外，空调系统均采用分体空调。

（2）生活热水系统均采用电热水器。

（3）新风机组均采用直膨式机组，用电量比普通建筑大，本项目通风系统用电设备安装容量约1 000kW。

3.5.11.4 电气设计内容

本节将重点从10/0.4kV配变电系统、低压配电系统、照明系统、建筑物防雷、接地系统、设备控制、电气消防等方面介绍本项目电气设计内容。

（1）10/0.4kV配变电系统。1）负荷分级及容量。

按照《新型冠状病毒肺炎应急救治设施设计导则（试行）》（国卫办规划函〔2020〕111号）、《新型冠状病毒感染的肺炎传染病应急医疗设施设计标准》T/CECS 661-2020的要求，本项目与医疗功能相关的用电负荷均按照一级负荷中特别重要负荷设计（主要包括照明、插座、医疗带、手术室、ICU、检验、CT、通风系统、真空吸引、空压机、生活水泵、电梯、消防设施、弱电系统、污水处理设备、液氧站等），生活热水按照二级负荷设计，分体空调按照三级负荷设计。

本项目电气综合技术指标如表3-5-2所示。

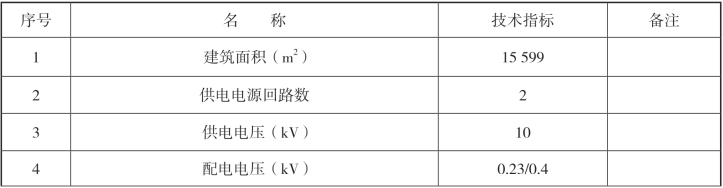

表3-5-2　项目电气综合技术指标表

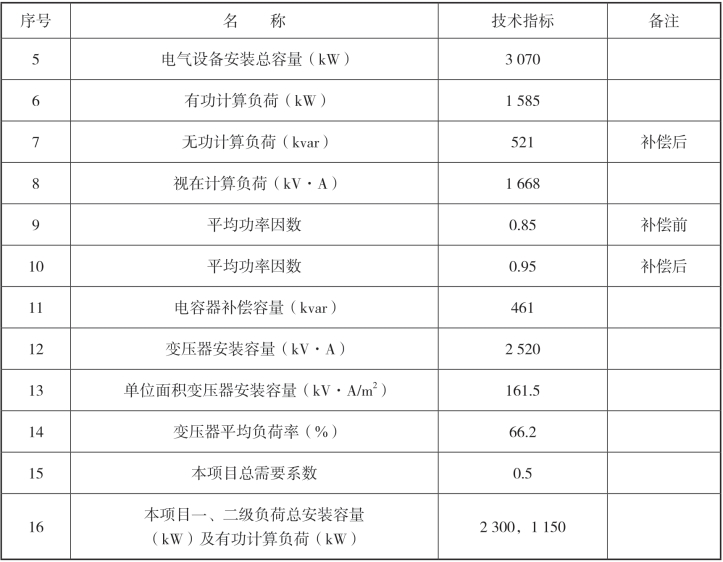

续表3-5-2

2）供电电源。

从院区总变电所不同高压母线段引来两路10kV电源为本项目供电，设置柴油发电机组作为应急电源。

3）变压器及柴油发电机组选择。

根据负荷计算结果，选用4台630kV·A箱式变压器为本项目供电，编号为1TM～4TM。经咨询当地电力施工单位，现有630kV·A 箱式变压器中，每个变压器有4个630A出线开关。为保障两路市电都停电时一级负荷中特别重要负荷的供电，本项目设2台630kW的箱式柴油发电机组作为应急电源，室外箱式柴油发电机组自带1m3油箱，并预留与油罐车的接口。本项目室外箱式变压器及柴油发电机组的布置位置如图3-5-8所示。

4）配变电系统。

本项目从设计完成至竣工验收的工期为19天，并且在竣工验收前要提前送电（最终于2月16日完成4台箱变送电），为保障工期，经与电力施工单位充分沟通，10kV配电系统采用双侧供电环式的接线方式。由院区引来的1#高压电源为1TM、2TM供电，2#高压电源为3TM、4TM供电，在2TM、3TM之间设开环点。配变电系统主接线图如图3-5-9所示。

(www.daowen.com)

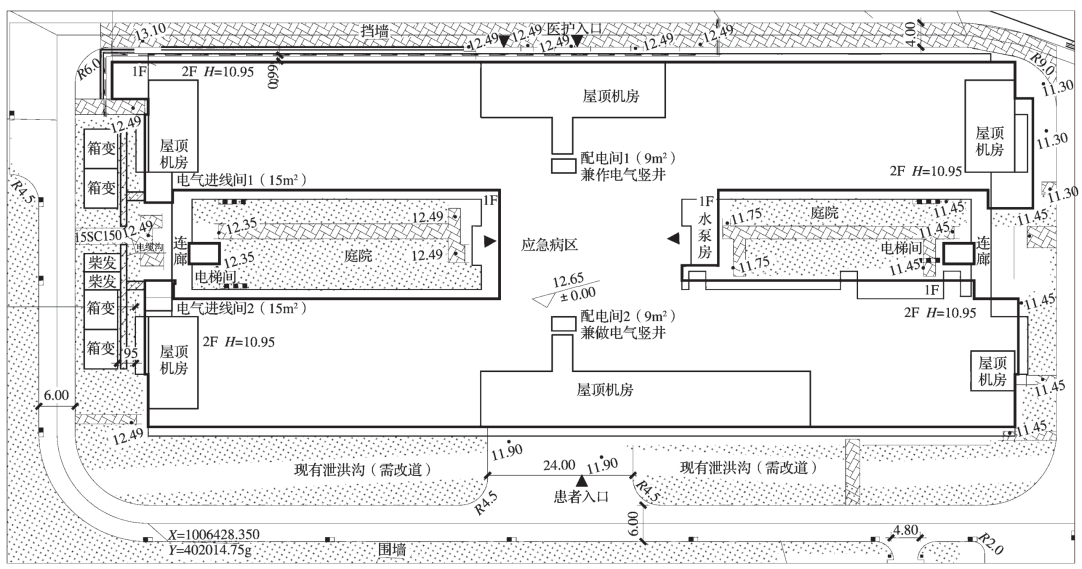

图3-5-8　室外箱式变压器及柴油发电机布置图

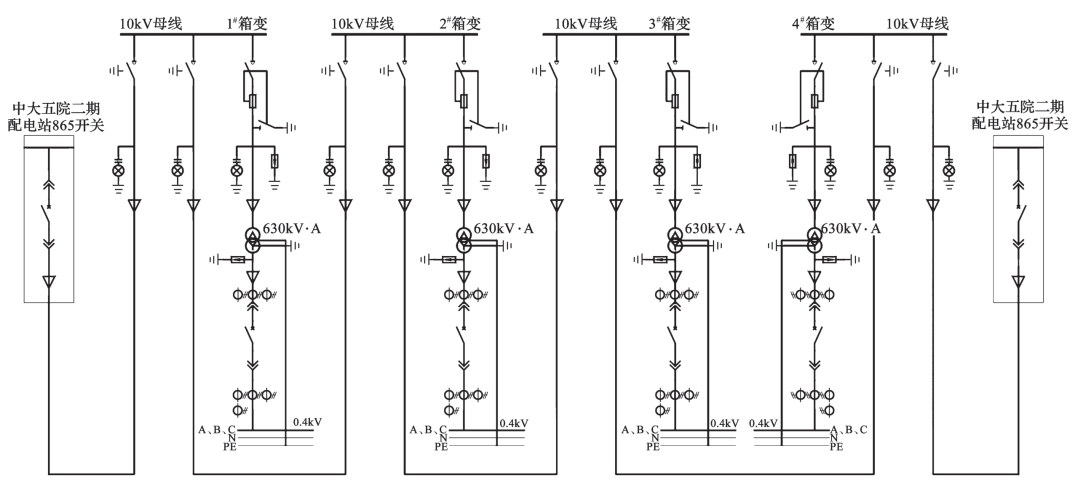

图3-5-9　配变电系统主接线图

（2）低压配电系统。

1）一级负荷中特别重要的负荷及二级负荷（以下统称“重要负荷”）采用双重电源供电，在末端配电箱处设双电源转换开关，三级负荷采用单回路放射供电。所有双电源供电的配电箱，两回线路分别引自不同高压母线段所带的变压器的出线回路。本项目1TM与4TM的出线总配电箱互为备用、2TM与3TM的出线总配电箱互为备用。

2）两台发电机组分别与1TM、3TM设市电与发电机转换开关。平时两路市电分列运行，当一路市电出现故障或检修停电时，重要负荷由另一路市电通过末端双电源转换开关完成供电，当两路市电都停电时，15s内启动柴油发电机组，由柴油发电机组通过1TM、3TM为重要负荷供电。

3）对于停电时间要求小于0.5s的手术室、检验科、弱电汇聚机房等用电设备，采用不间断电源作为后备电源。

4）本项目室外箱式变压器及柴油发电机组设在病房楼西侧空地，在首层西侧靠外墙处设总配电间，兼作进线间。在每个护理单元设配电间，内设照明配电总箱、插座配电总箱、电热水器配电总箱、分体空调配电总箱、应急照明配电总箱。

5）各层的照明均由照明配电总箱供电，应急照明均由应急照明配电总箱供电，插座及医疗带回路均由插座配电总箱供电，卫生间及淋浴间电热水器、电开水器均由电热水器配电总箱供电，各房间内分体空调均由分体空调配电总箱供电，各配电箱出线电缆经桥架引至房间用电设备。因病区均为污染区，为便于检修，本项目不在污染区设配电分箱。

6）为保证一路市电断电时另一路市电能够承担起全部一、二级负荷，本项目在各变压器出线总配电箱的三级负荷出线回路设失压脱扣器，失压脱扣器和与该总配电箱互为备用的变压器总配电箱进线断路器设互锁，当与该变压器总配电箱互为备用的总配电箱断电时，通过失压脱扣器连锁该总配电箱三级负荷出线回路断电，以保证当一路市电断电时，所有三级负荷自动切除。后期可根据实际变压器运行情况调整三级负荷供电情况。

（3）照明系统。

1）本项目除净化区外不再分精装区，照明均一次设计到位。本项目照明按照一级负荷供电，照明配电箱采用双电源末端互投。所有场所均采用LED光源，要求色温为3 300～5 300K，UGR≤19，手术室、ICU光源显色指数Ra≥90，其他场所显色指数Ra≥80。

2）经与医院确认，本项目所有场所均采用移动式消毒设备，不再设紫外线消毒灯（此项设计前应与使用方沟通，不同医院的使用习惯不一样，有的医院要求设紫外线消毒灯，紫外线消毒灯有效杀菌范围为1.5m，灯具吊装，距地2.0m，设固定式消毒设备可减轻医护人员工作量）。

（4）建筑物防雷、接地系统。

1）根据现行国家标准《建筑物防雷设计规范》GB 50057中的分类标准及计算结果（年预计雷击次数为0.103），本项目属于第二类防雷建筑物，按第二类防雷建筑物的防雷要求进行防雷设计。

2）在屋顶四周及屋脊处装设φ12热镀锌圆钢接闪带和10m×10m或 12m×8m接闪网格，构成接闪器。在建筑物外侧明敷防雷引下线，利用本构筑物的筏板基础作为接地极（筏板基础下未作防水层）。将接闪器引下线及接地极采用土建施工的绑扎法、螺丝、对焊或搭焊连接，使构件之间必须连接成电气通路。

3）根据现行国家标准《建筑物防雷设计规范》BG 50057中相关要求，设置电涌保护器。

（5）设备控制。

本项目病房区域为负压区域，通风系统排风机、新风机的启动顺序为：（病房排风→病房新风）→（患者走廊排风→患者走廊新风）→（医护走廊排风→医护走廊新风）。因项目工期紧张，在建筑投入使用时通风系统正常使用，本项目通风系统控制及连锁启动通过强电二次线实现。将每个护理单元的病房排风机在该护理单元护士站设远程启动按钮，并按设置好的启动顺序依次启动该病区的风机，每台风机启动与下一台风机启动之间设时间继电器，延时1min。弱电建筑设备监控系统仅对风机的过滤段设压差报警。

（6）电气消防。

1）本项目属于临时建筑，暖通专业未设防排烟系统。消防用电设备有：消防报警设备、气体灭火设备、应急照明及疏散指示照明。

2）根据现行国家标准《建筑设计防火规范》GB 50016-2014（2018版）中第10.1.1条规定，本项目消防用电按二级负荷供电。为加强消防系统的供电可靠性，本项目采用柴油发电机组、UPS作为消防负荷的应急电源。

3）为防电气火灾，本项目设置电气火灾监控系统。在首层配电室放射回路出线端（不含消防及IT系统）设置剩余电流式电气火灾监控探测器。剩余电流式电气火灾监控探测器漏电流报警设定值应大于回路用电设备正常工作时的漏电流，并不应大于300mA，当发生剩余电流式电气火灾报警时不断电，由专业人员及时排查处理。

3.5.11.5 施工要求

（1）电缆桥架、电气管线穿越有压力梯度的区域以及净化区域后应进行密闭封堵措施。

（2）凡是有压力梯度的地方，电气专业均已预留压差计电源，压差计应安装在压力高的一侧，以方便调试时不用开门即看到压差计读数（调试时由压力低的区域向压力高的区域依次调试）。

（3）卫生间、淋浴间电热水器插座定位时应装在2区以外（卫生淋浴区以外0.6m的区域）。

（4）所有用电设备确定厂家后需核实电量是否有变化，有变化的首先由相关专业负责人审核是否符合设计要求，专业负责人确认没问题后再给电气专业提供资料，所有风机配电箱应在设备确认后再加工生产。

（5）配电箱结构图确定后需先核实配电间是否够用，确认够用后再加工生产。
